Kelompok Katup Kontrol Sirkuit Oli Hidrolik | Hydraulic Oil Circuit Control Valve Group HST-PU-22001-A0-000

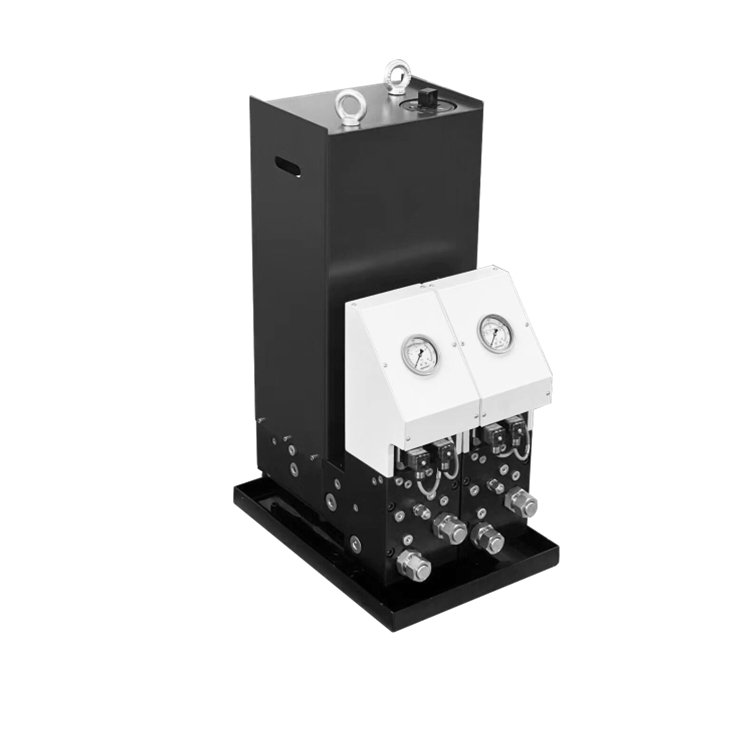

HST-PU-22001-A0-000 Hydraulic Oil Circuit Control Valve Group

Aplikasi

• Mesin uji servo-hidrolik (servo-hydraulic testing machine)
• Mesin uji fatigue (fatigue testing system)
• Pengujian statis dan dinamis material
• Sistem aktuator hidrolik pada peralatan industri
• Mesin uji beban dan struktur teknik

---

Fungsi Utama

• Mengatur arah aliran oli hidrolik secara presisi
• Mengontrol tekanan dalam sistem hidrolik
• Menstabilkan aliran fluida pada sistem pengujian
• Mendukung kerja aktuator hidrolik pada beban tinggi
• Meningkatkan akurasi dan keandalan sistem pengujian

Spesifikasi	Keterangan
Media kerja	Oli hidrolik 46#
Lingkungan kerja (suhu)	4.4℃ – 60℃
Kelembaban	0% – 80%
Channel	Dual channel (dua saluran)



Akurasi Filtrasi

• Saluran oli utama (Main Oil Line): 10 µm
• Sirkuit oli pilot (Pilot Oil Circuit): 3 µm

---

Tekanan & Kapasitas

• Tekanan preset: 21 MPa
• Debit saluran utama: 380 L/min
• Debit sirkuit pilot: 10 L/min
• Aliran per channel tunggal: 160 L/min
• Waktu start boost lambat: 5.0 – 9.0 detik

---

Parameter Katup Solenoid

• Tegangan: 24 VDC
• Arus: 1.5 A

---

Kapasitas Akumulator

• Sirkuit oli utama: 3.8 L
• Jalur oli balik (oil return line): 1.9 L
• Sirkuit oli pilot: 0.45 L

---

Spesifikasi Antarmuka (Interface)

• Port tekanan (Pressure port): Code1 1 1/2″
• Port oli balik (Oil return port): Code1 1 1/2″
• Port tekanan pilot (Pilot pressure port): M14 × 1.5
• Port balik pilot (Pilot return port): M14 × 1.5
• Port kebocoran (Leak port): M14 × 1.5
