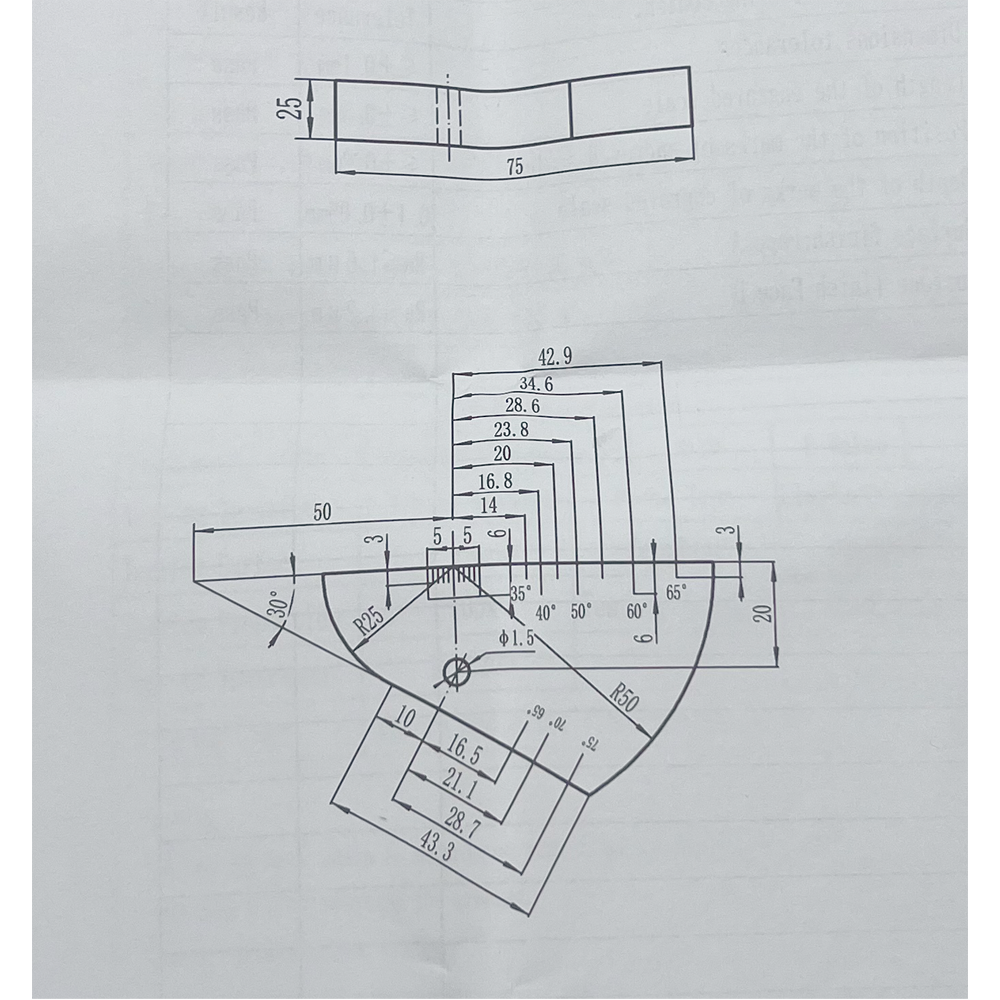

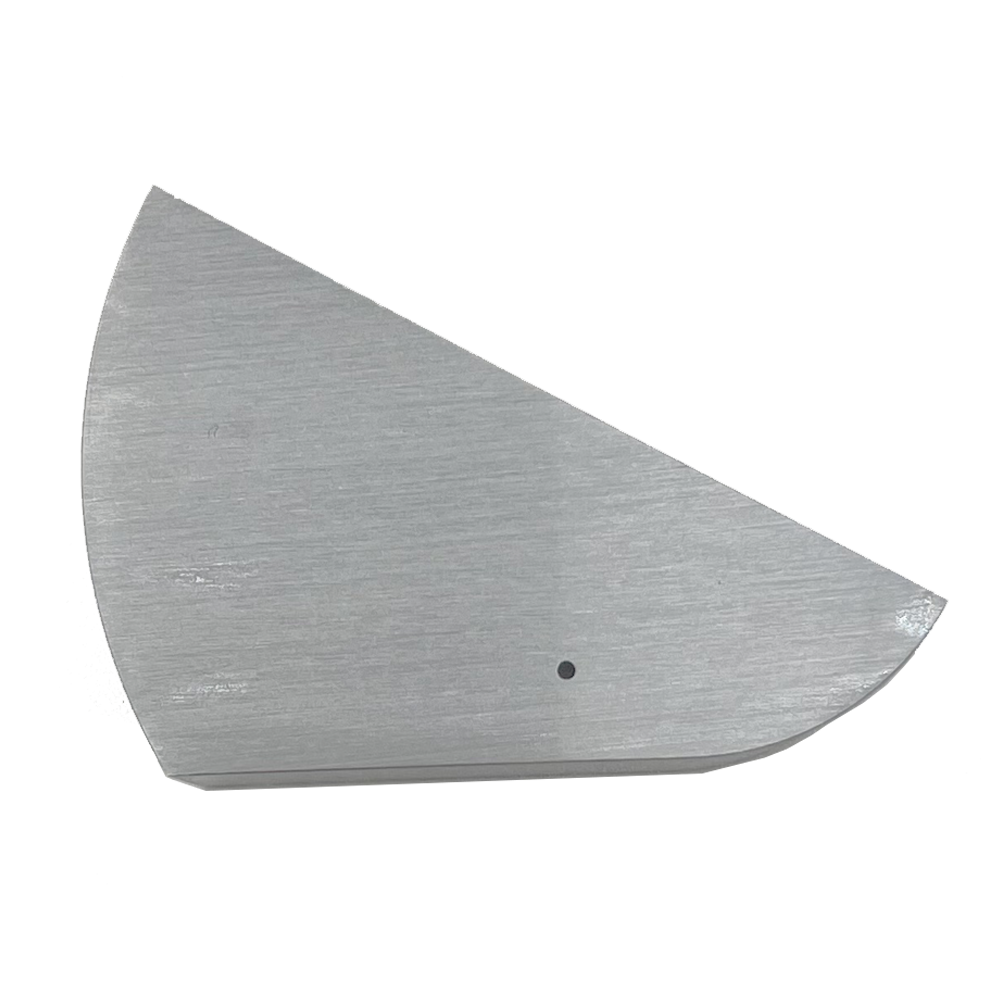

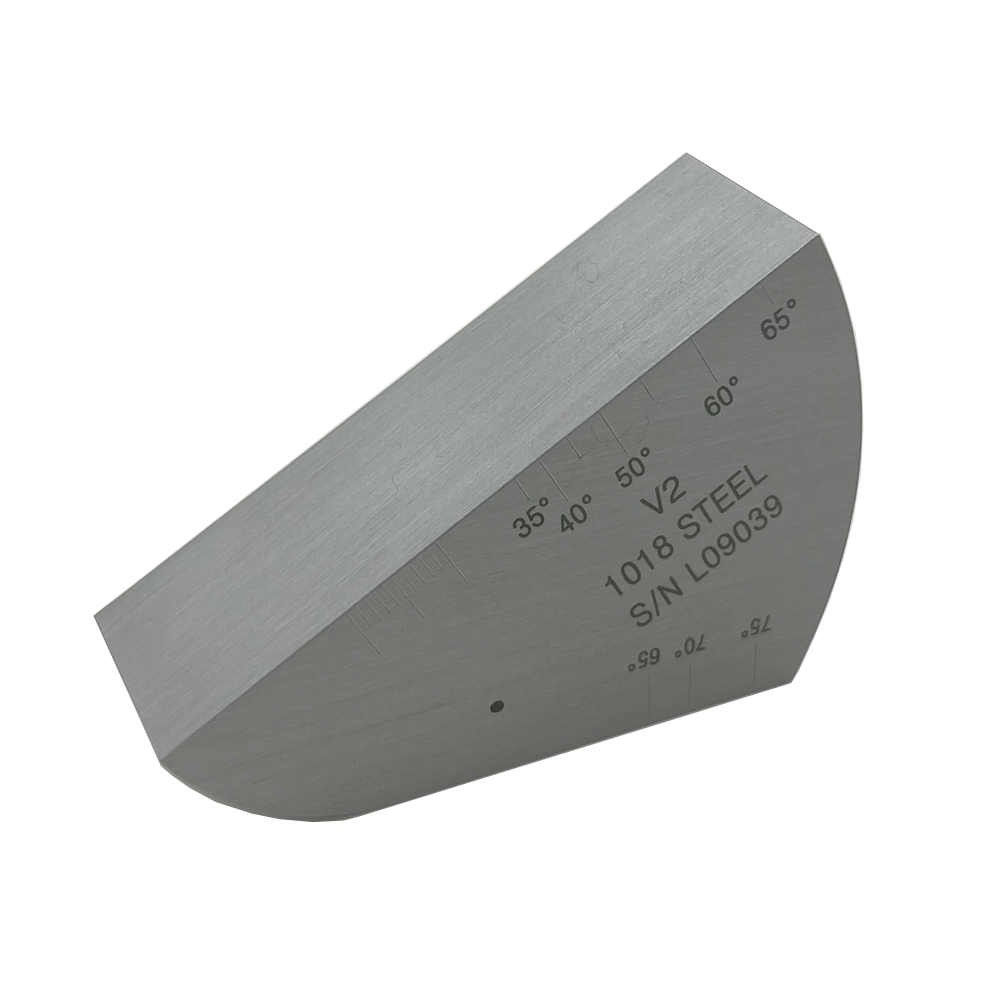

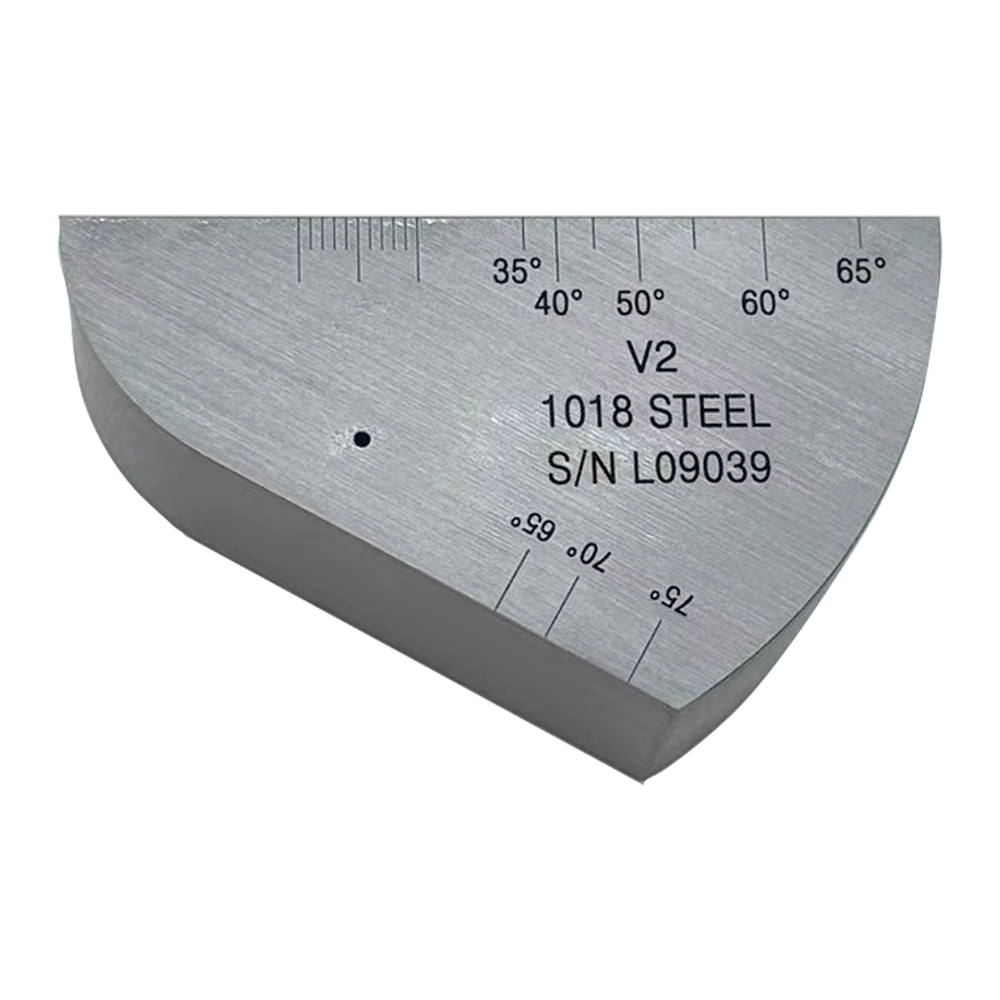

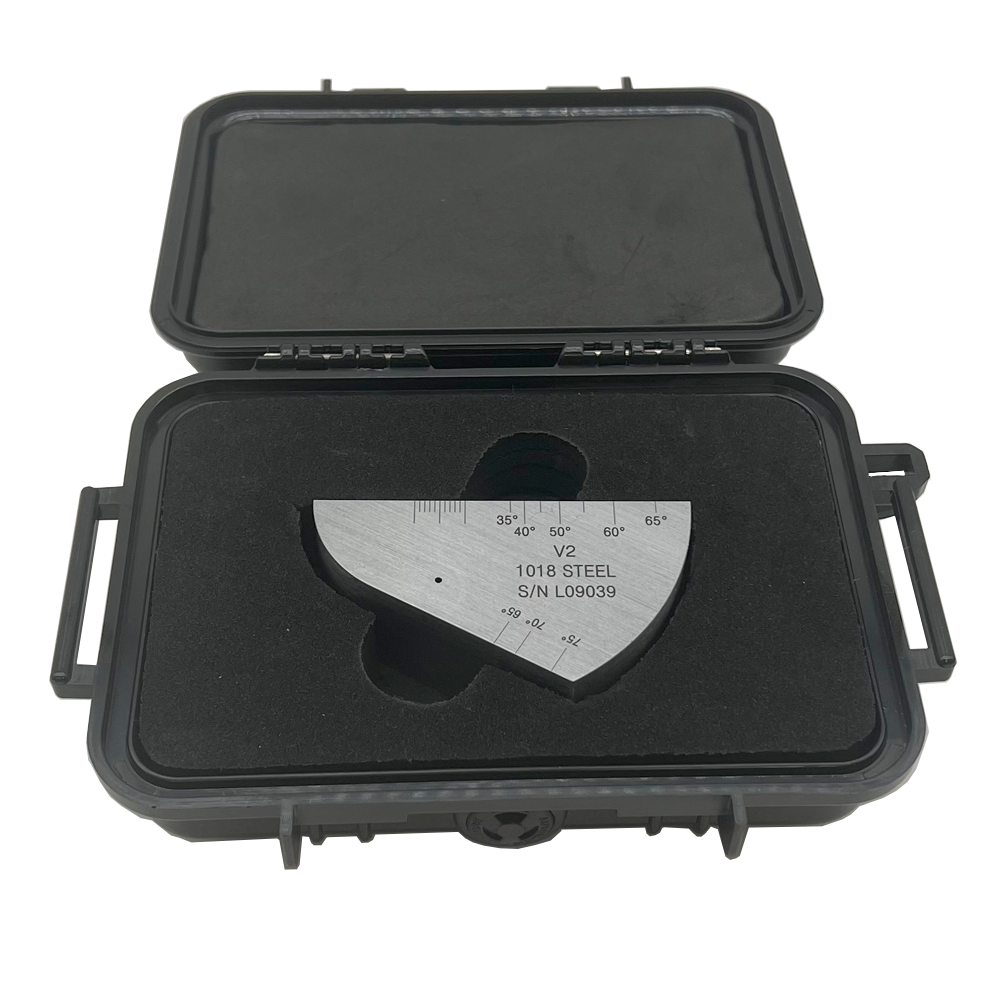

IIW2 (V2) Calibration Block digunakan sebagai referensi dalam proses penyetelan dan verifikasi karakteristik sistem pengujian ultrasonik. Konfigurasi T25 mm memberikan jalur rambat yang lebih panjang dibandingkan varian T12,5 mm, sementara lubang φ1,5 mm menyediakan reflektor referensi berukuran kecil untuk mengevaluasi respons sistem.
Blok dibuat dari Carbon Steel (Baja Karbon) dan mengacu pada ISO 7963:2022(E). Kombinasi material, ketebalan, dan reflektor ini membuatnya sesuai untuk kebutuhan kalibrasi pada berbagai pemeriksaan komponen baja dan sambungan las.
Poin Penggunaan Kunci:
(1) Titik kejadian dan margin sensitivitas dari probe sudut dapat diukur dengan menggunakan permukaan yang memantulkan busur dengan jari -jari R50mm.
(2) Dengan menggunakan permukaan pencerminan φ5 melalui lubang, rentang sudut refraksi dari probe sudut dapat diukur masing-masing, yaitu 45 ° -65 ° dan 65 ° -75 °.
(3) Linearitas horizontal dan linearitas vertikal dari detektor cacat dapat diukur dengan menggunakan beberapa refleksi gelombang longitudinal dari permukaan bawah dengan ketebalan 12,5mm.
(4) Sumbu waktu dan titik nol dapat diperbaiki dengan menggunakan dua permukaan busur R25 dan R50
Fitur Utama
- IIW2 / V2 Calibration Block.
- Tipe IIW Type 2.
- Material Carbon Steel / Baja Karbon.
- Ketebalan 25 mm.
- Lubang referensi φ1,5 mm.
- Mengacu pada ISO 7963:2022(E).
- Menyediakan reflektor referensi berukuran kecil.
- Membantu kalibrasi sensitivitas sistem UT.
- Mendukung pemeriksaan respons sinyal.
- Membantu verifikasi pengaturan sound path.
- Cocok untuk Ultrasonic Flaw Detector dan probe.
- Dapat digunakan untuk laboratorium maupun inspeksi lapangan.
Standar
ISO 7963:2022(E) merupakan standar yang menetapkan persyaratan untuk calibration block No. 2 yang digunakan dalam pengujian ultrasonik.
Produk ini menggunakan konfigurasi IIW2 (V2) dengan ketebalan 25 mm dan lubang referensi φ1,5 mm.
Aplikasi
Blok Uji IIW2 (V2) T25 mm – Lubang φ1,5 mm – Baja Karbon dapat digunakan dalam berbagai aplikasi Non-Destructive Testing (NDT), khususnya untuk kalibrasi dan verifikasi peralatan Ultrasonic Testing pada:
- Sambungan las baja
- Pelat dan struktur baja
- Pressure vessel
- Boiler
- Tangki
- Perpipaan
- Komponen mesin
- Fabrikasi baja
- Industri manufaktur
- Laboratorium NDT
- QC/QA
- Inspeksi lapangan
- Pelatihan Ultrasonic Testing
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW2 (V2) |
| Tipe | IIW Type 2 / V2 |
| Material | Carbon Steel / Baja Karbon |
| Standar | ISO 7963:2022(E) |
| Ketebalan (T) | 25 mm |
| Diameter Lubang | φ1,5 mm |
| Jenis Reflektor | Lubang referensi |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Parameter Pemeriksaan | Sensitivitas, respons sinyal dan sound path |
| Aplikasi | NDT, inspeksi baja dan sambungan las |
