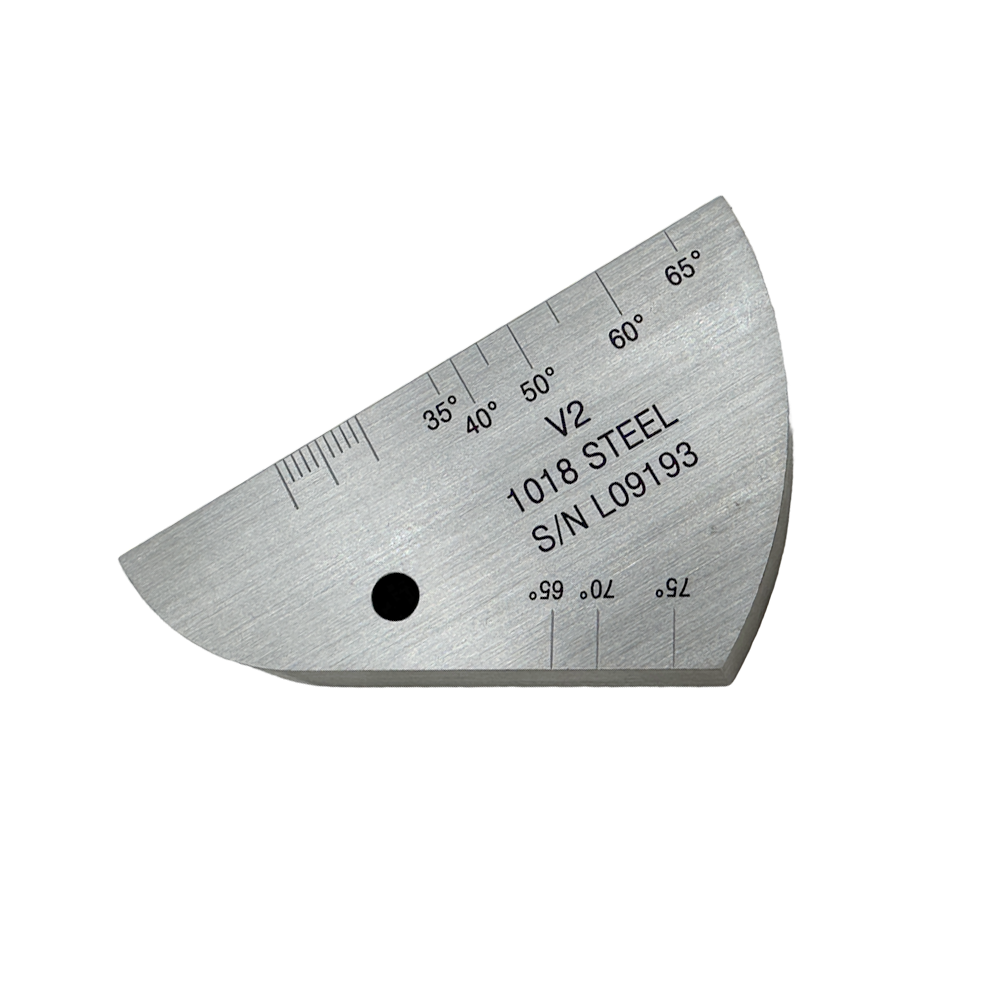

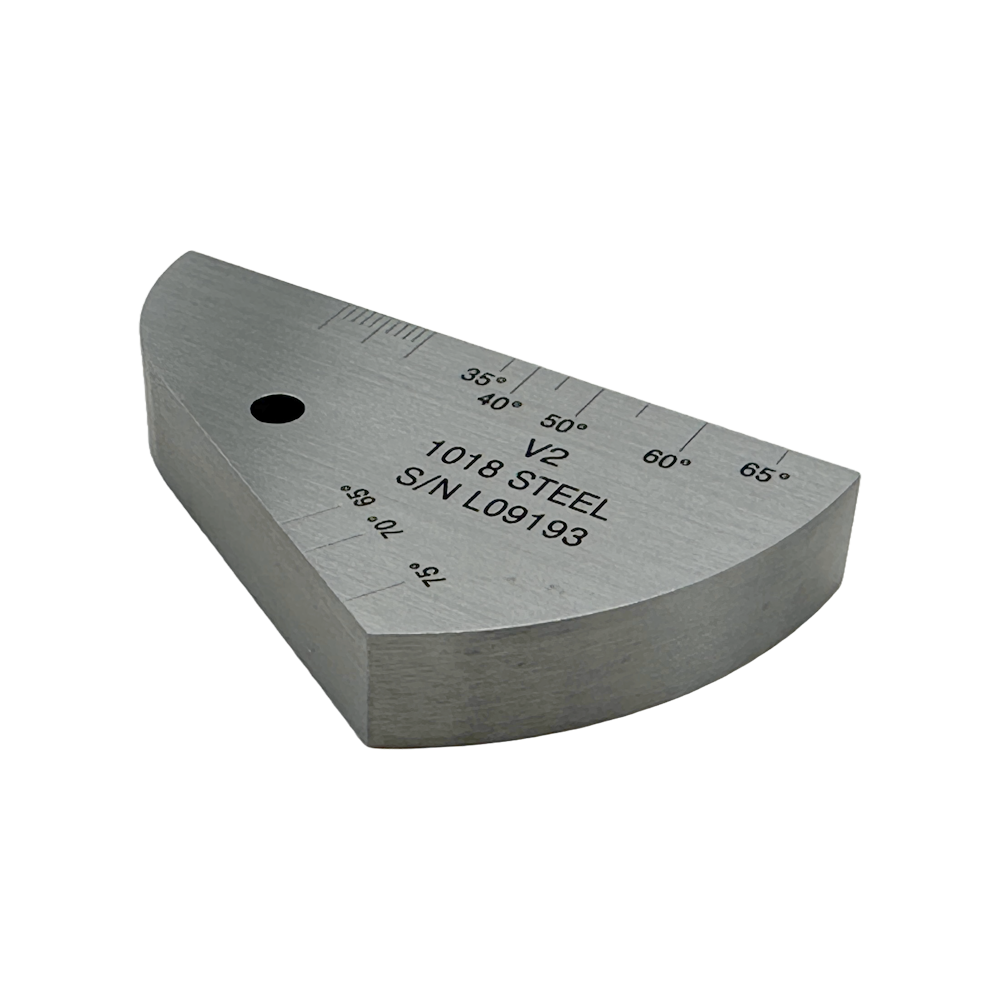

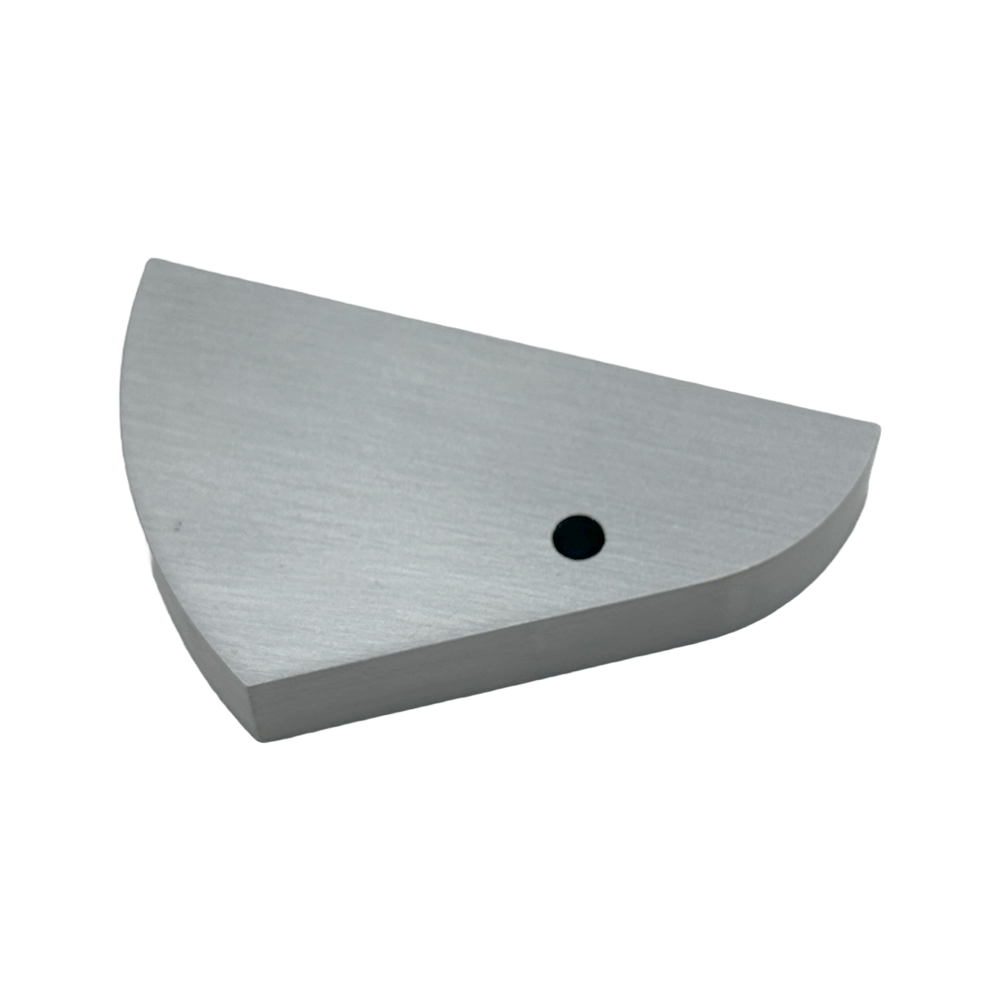

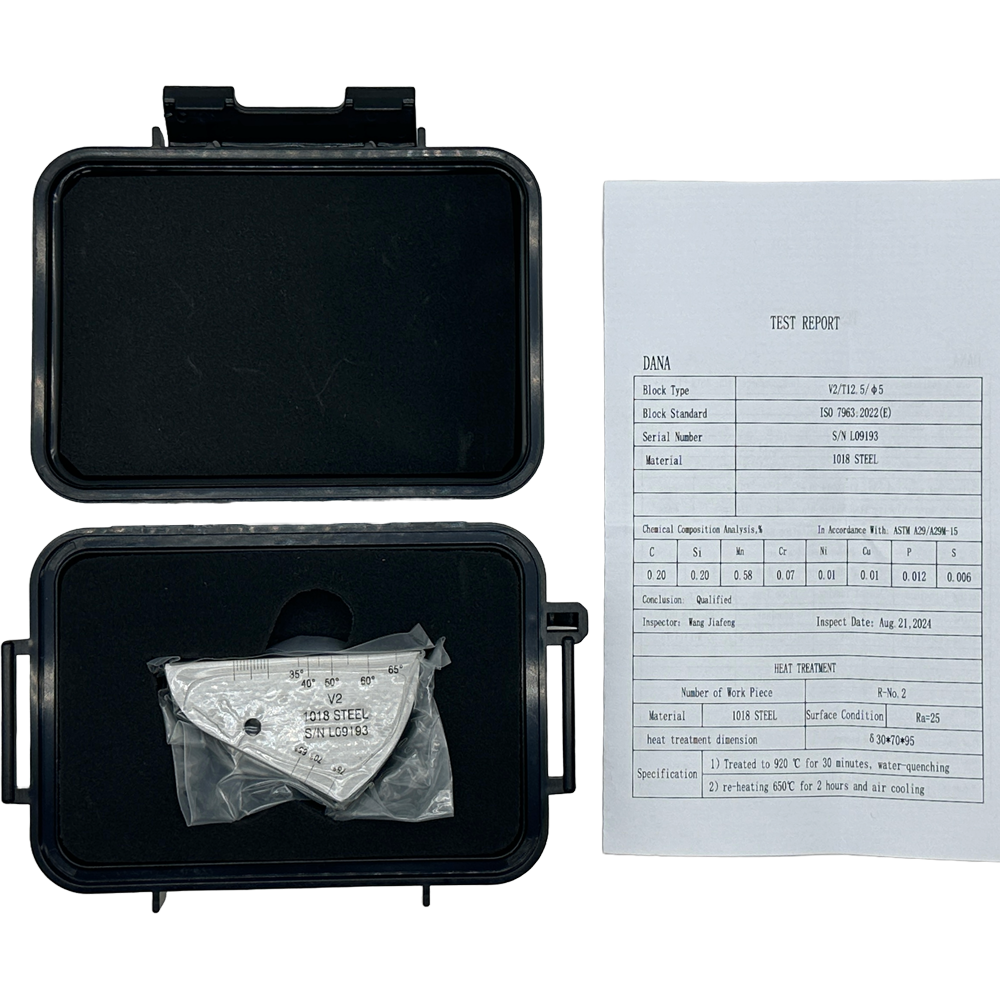

IIW2 (V2) Calibration Block merupakan blok referensi yang digunakan dalam proses kalibrasi dan pemeriksaan karakteristik peralatan Ultrasonic Testing. Lubang referensi φ5 mm menyediakan target dengan diameter yang diketahui untuk membantu operator mengevaluasi respons sistem terhadap reflektor referensi selama proses penyetelan.
Blok ini dibuat dari Carbon Steel (Baja Karbon) dengan ketebalan 12,5 mm dan mengacu pada ISO 7963:2022(E). Material baja karbon membuatnya sesuai untuk berbagai aplikasi pemeriksaan ultrasonik pada komponen dan sambungan las berbahan baja.
Poin Penggunaan Kunci:

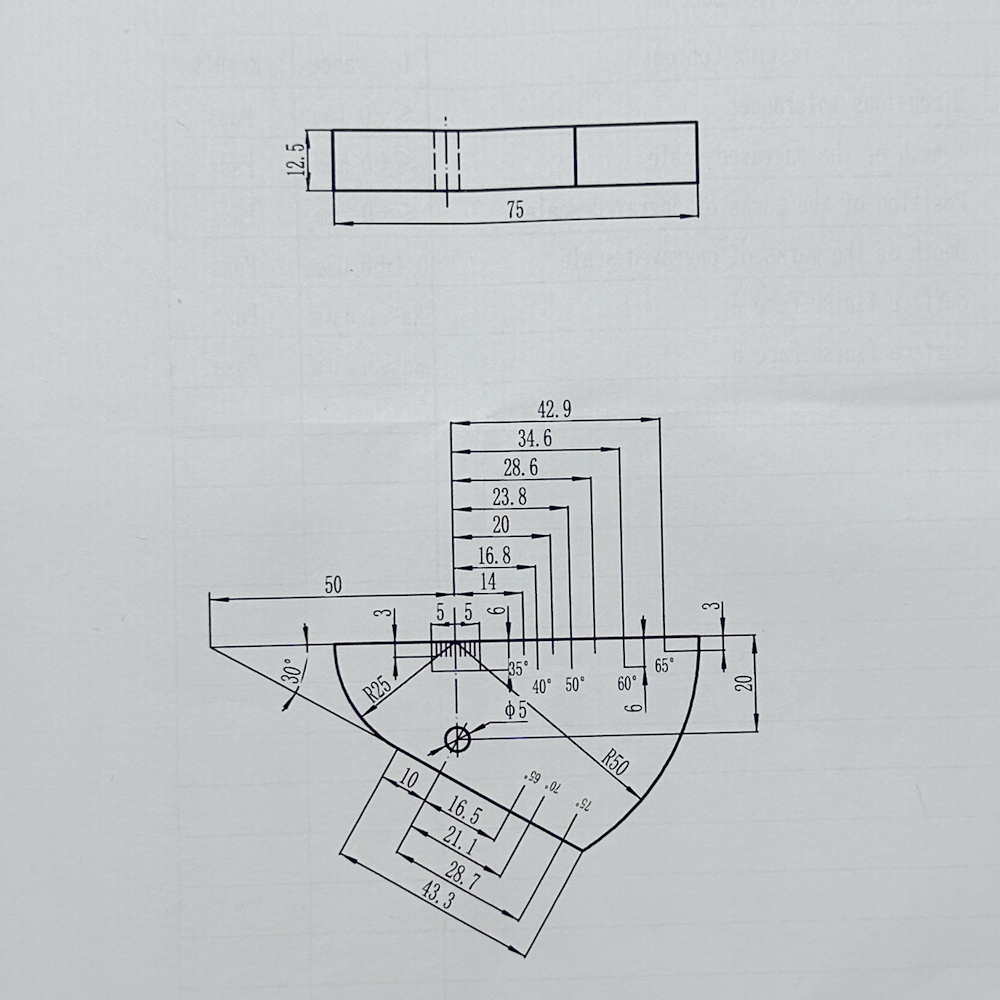

(1) Titik kejadian dan margin sensitivitas dari probe sudut dapat diukur dengan menggunakan permukaan yang memantulkan busur dengan jari -jari R50mm.
(2) Dengan menggunakan permukaan pencerminan φ5 melalui lubang, rentang sudut refraksi dari probe sudut dapat diukur masing-masing, yaitu 45 ° -65 ° dan 65 ° -75 °.
(3) Linearitas horizontal dan linearitas vertikal dari detektor cacat dapat diukur dengan menggunakan beberapa refleksi gelombang longitudinal dari permukaan bawah dengan ketebalan 12,5mm.
(4) Sumbu waktu dan titik nol dapat diperbaiki dengan menggunakan dua permukaan busur R25 dan R50.
Fitur Utama
- IIW2 / V2 Calibration Block.
- Tipe IIW Type 2.
- Material Carbon Steel / Baja Karbon.
- Ketebalan blok 12,5 mm.
- Lubang referensi φ5 mm.
- Mengacu pada ISO 7963:2022(E).
- Menyediakan reflektor referensi berdiameter tertentu.
- Membantu pengaturan sensitivitas sistem UT.
- Mendukung verifikasi respons sinyal.
- Membantu pemeriksaan pengaturan jarak ultrasonik.
- Cocok untuk kalibrasi Ultrasonic Flaw Detector dan probe.
- Dapat digunakan di laboratorium maupun lokasi inspeksi.
Standar
ISO 7963:2022(E) merupakan standar untuk calibration block No. 2 yang digunakan dalam pengujian ultrasonik.
Produk ini menggunakan konfigurasi IIW2 (V2) dengan ketebalan 12,5 mm dan lubang referensi φ5 mm.
Aplikasi
Blok Uji IIW2 (V2) T12,5 mm – Lubang φ5 mm – Baja Karbon dapat digunakan dalam berbagai aplikasi Non-Destructive Testing (NDT), terutama untuk kalibrasi dan verifikasi sistem Ultrasonic Testing pada:
- Sambungan las baja
- Pelat baja
- Struktur baja
- Pressure vessel
- Boiler dan tangki
- Perpipaan
- Komponen mesin
- Fabrikasi baja
- Industri manufaktur
- Laboratorium NDT
- QC/QA
- Inspeksi lapangan
- Pelatihan Ultrasonic Testing

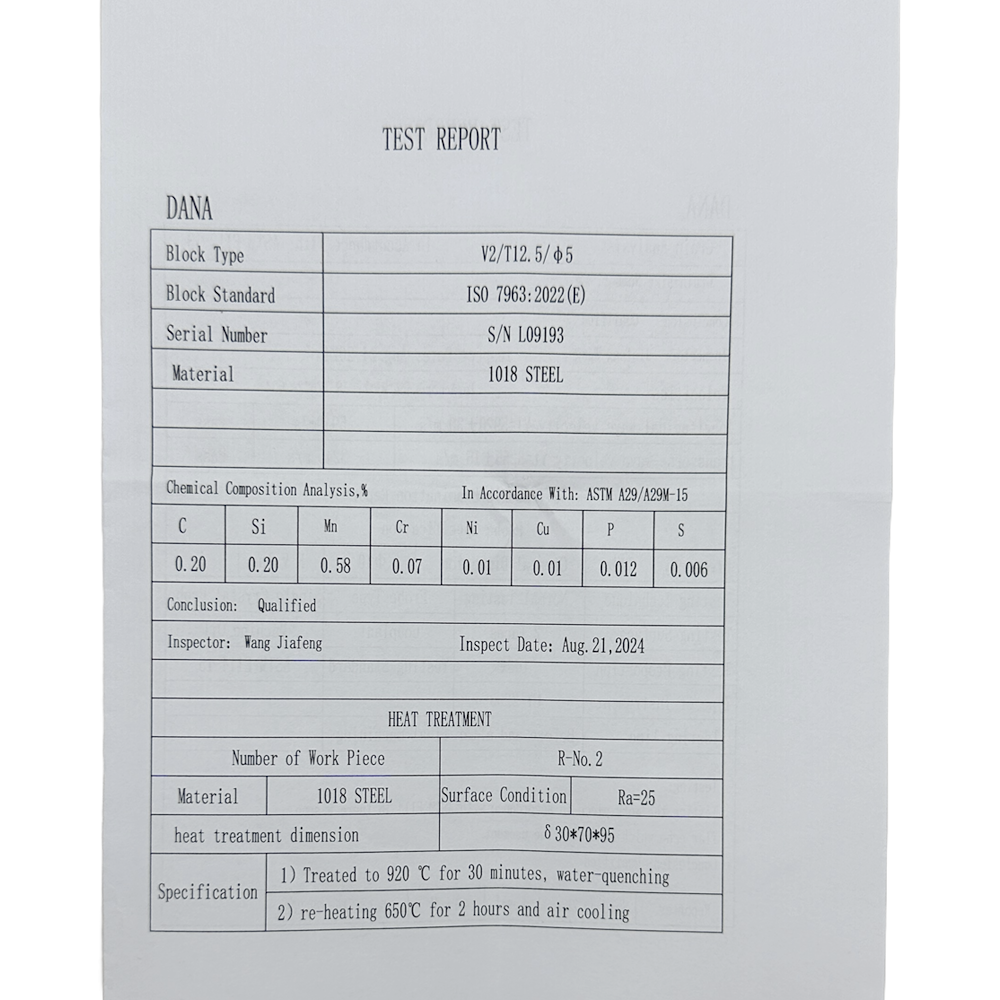

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW2 (V2) |
| Tipe | IIW Type 2 / V2 |
| Material | Carbon Steel / Baja Karbon |
| Standar | ISO 7963:2022(E) |
| Ketebalan (T) | 12,5 mm |
| Diameter Lubang | φ5 mm |
| Jenis Reflektor | Lubang referensi |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Parameter Pemeriksaan | Sensitivitas, respons sinyal dan pengaturan jarak |
| Aplikasi | NDT, inspeksi baja dan sambungan las |
