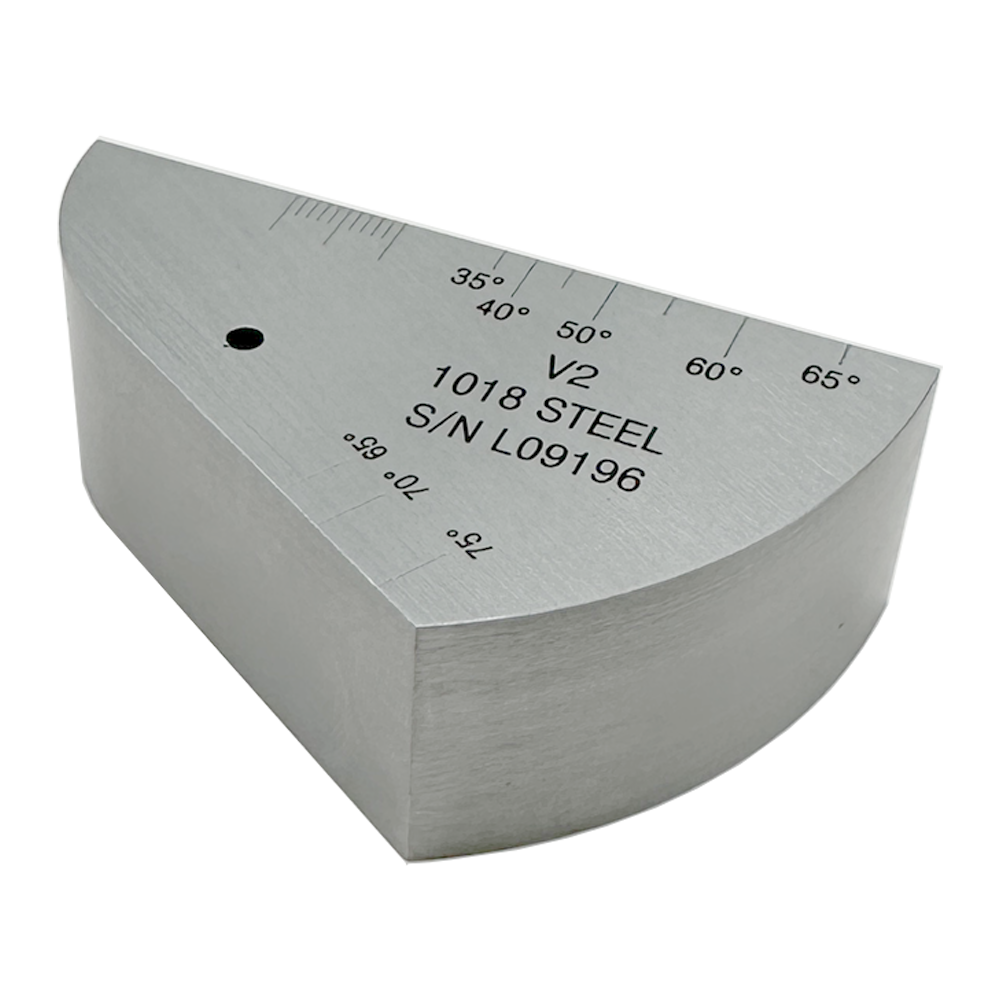

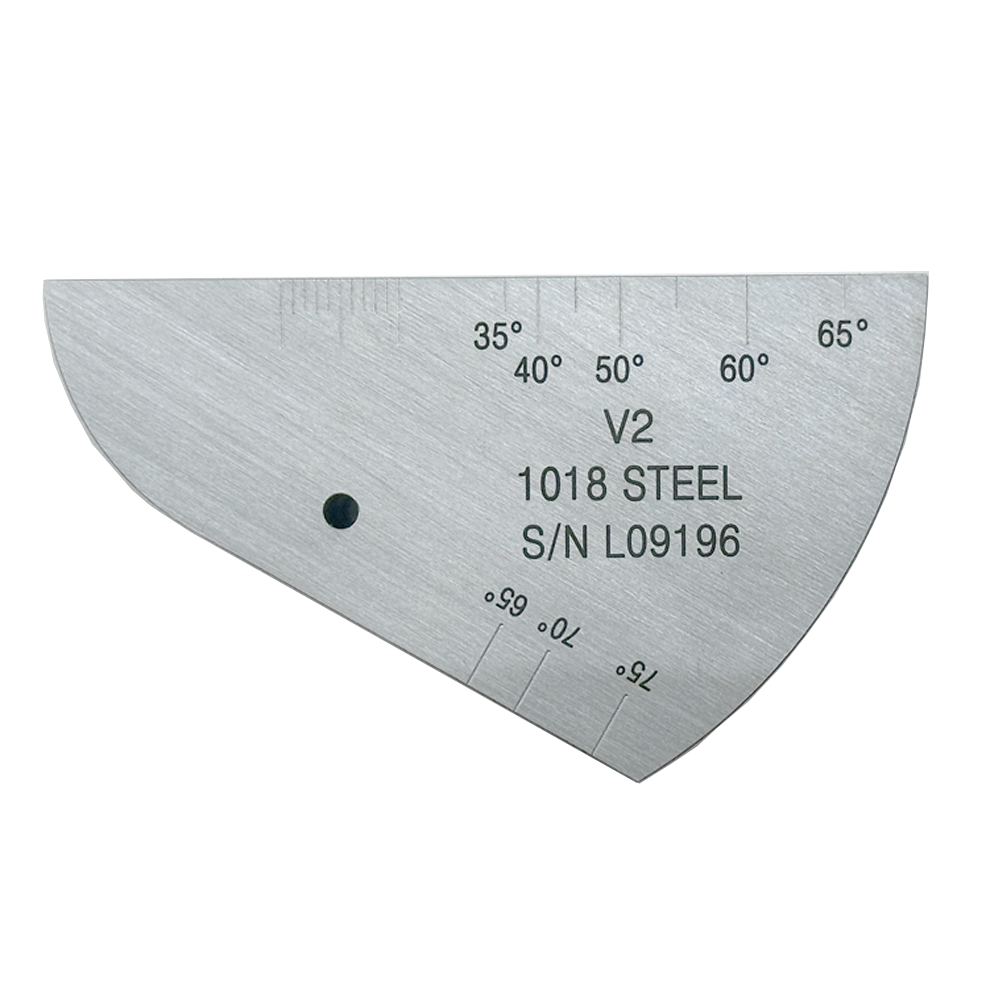

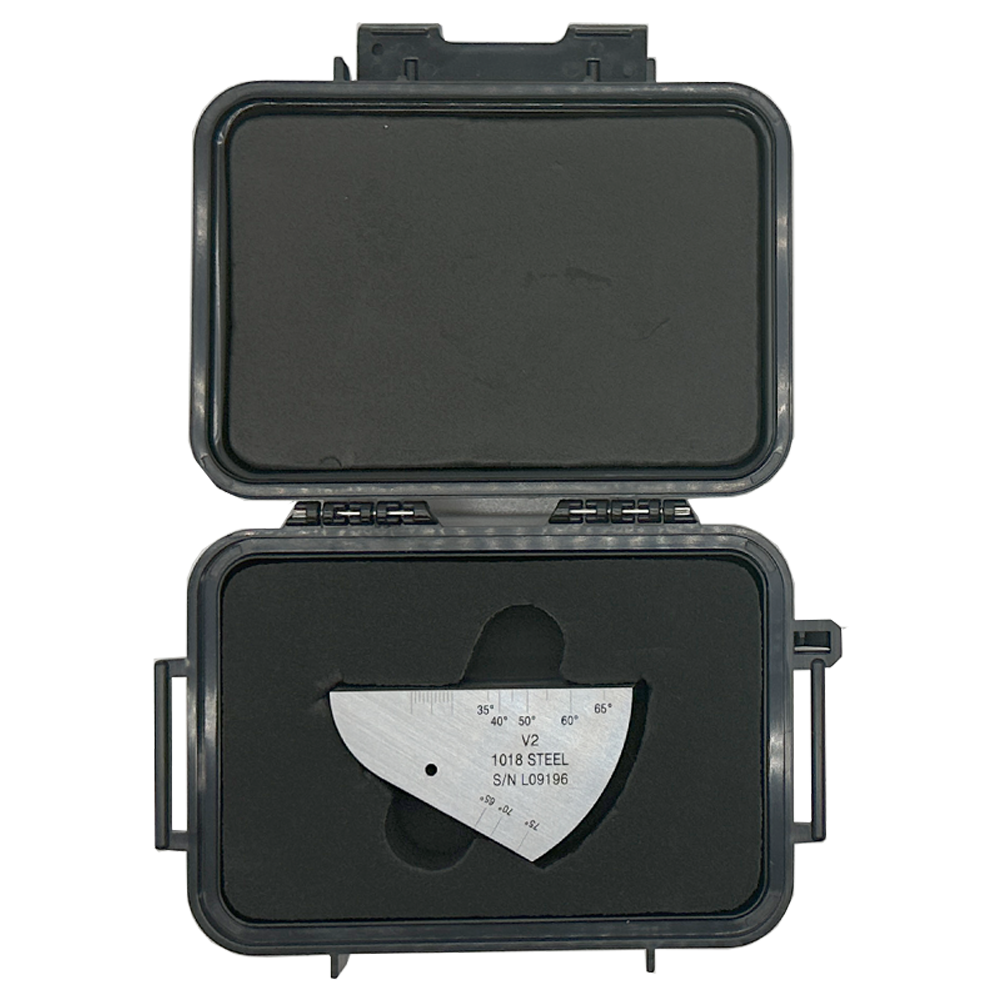

Blok Uji IIW2 (V2) T25 mm – Lubang φ3 mm – Baja Karbon merupakan blok kalibrasi yang digunakan untuk kalibrasi dan verifikasi peralatan Ultrasonic Testing (UT). Blok ini memiliki ketebalan 25 mm, lubang referensi φ3 mm, serta permukaan reflektif dengan radius tertentu untuk membantu pemeriksaan karakteristik probe dan Ultrasonic Flaw Detector.
Blok IIW2 (V2) dirancang sebagai blok referensi untuk membantu mengukur titik keluar probe sudut, sensitivitas, sudut refraksi, linearitas instrumen, serta koreksi sumbu waktu dan titik nol. Produk ini dibuat dari baja karbon dan mengacu pada ISO 7963:2022(E).
Poin Penggunaan Kunci:
(1) Titik kejadian dan margin sensitivitas dari probe sudut dapat diukur dengan menggunakan permukaan yang memantulkan busur dengan jari -jari R50mm.
(2) Dengan menggunakan permukaan pencerminan φ5 melalui lubang, rentang sudut refraksi dari probe sudut dapat diukur masing-masing, yaitu 45 ° -65 ° dan 65 ° -75 °.
(3) Linearitas horizontal dan linearitas vertikal dari detektor cacat dapat diukur dengan menggunakan beberapa refleksi gelombang longitudinal dari permukaan bawah dengan ketebalan 12,5mm.
(4) Sumbu waktu dan titik nol dapat diperbaiki dengan menggunakan dua permukaan busur R25 dan R50.
Fitur Utama
- IIW2 / V2 Calibration Block.
- Material Carbon Steel / Baja Karbon.
- Ketebalan blok 25 mm.
- Lubang referensi φ3 mm.
- Mengacu pada ISO 7963:2022(E).
- Permukaan busur referensi R25 mm dan R50 mm.
- Membantu menentukan titik keluar probe sudut.
- Membantu verifikasi sensitivitas probe.
- Mendukung pemeriksaan sudut refraksi probe.
- Membantu pemeriksaan linearitas horizontal dan vertikal.
- Mendukung koreksi sumbu waktu dan titik nol.
- Cocok untuk kalibrasi dan verifikasi Ultrasonic Flaw Detector.
Standar
ISO 7963:2022(E) merupakan standar yang berkaitan dengan calibration block No. 2 untuk aplikasi pengujian ultrasonik.
Konfigurasi produk:
- Tipe: IIW2 (V2)
- Ketebalan: 25 mm
- Lubang referensi: φ3 mm
- Material: Baja Karbon
- Standar: ISO 7963:2022(E)
Aplikasi
Blok Uji IIW2 (V2) T25 mm – Hole φ3 mm – Baja Karbon dapat digunakan untuk berbagai kebutuhan Non-Destructive Testing (NDT), antara lain:
- Kalibrasi Ultrasonic Flaw Detector
- Verifikasi probe sudut
- Pemeriksaan sambungan las
- Pemeriksaan pelat baja
- Pemeriksaan struktur baja
- Inspeksi pressure vessel
- Inspeksi boiler dan tangki
- Pemeriksaan perpipaan
- Inspeksi komponen mesin
- Quality Control (QC)
- Quality Assurance (QA)
- Laboratorium NDT
- Pelatihan Ultrasonic Testing

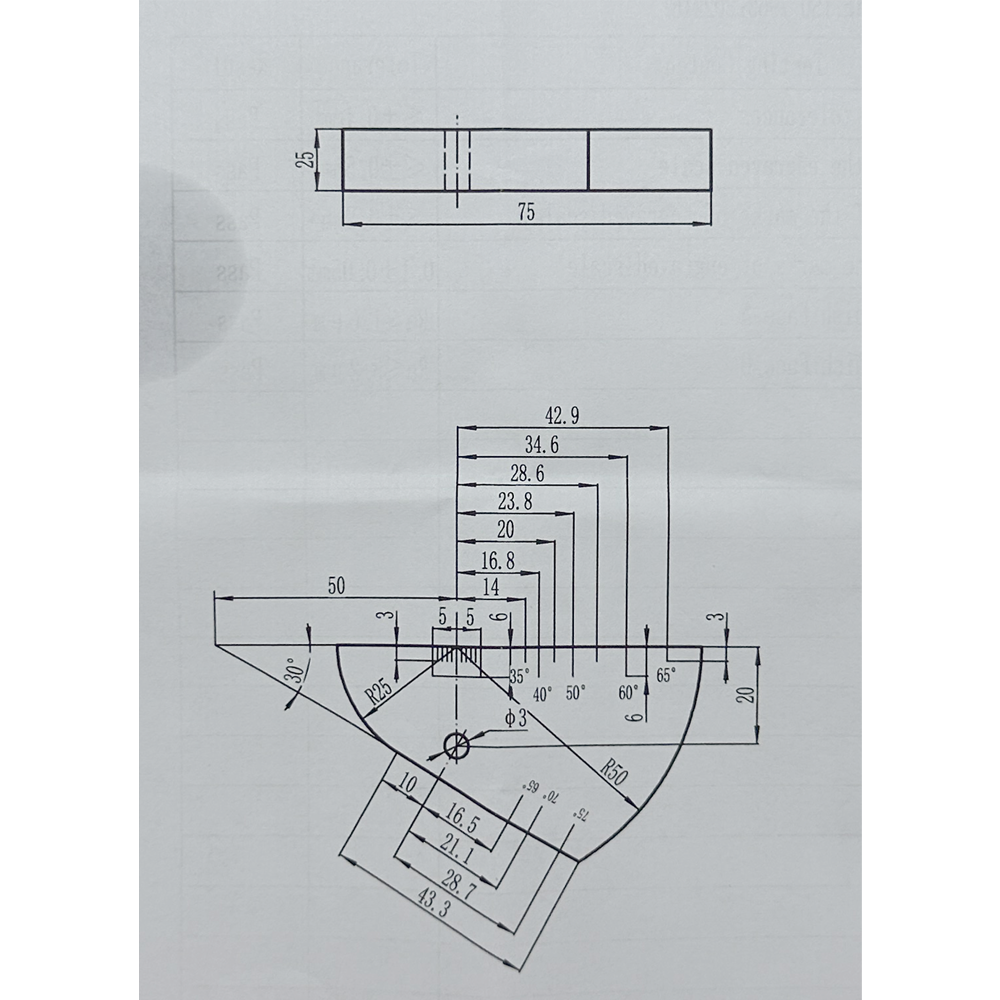

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW2 (V2) |
| Tipe | IIW Type 2 / V2 |
| Material | Carbon Steel / Baja Karbon |
| Standar | ISO 7963:2022(E) |
| Ketebalan (T) | 25 mm |
| Diameter Lubang | φ3 mm |
| Permukaan Busur | R25 mm dan R50 mm |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Parameter yang Diverifikasi | Titik keluar, sensitivitas, sudut refraksi, linearitas, sumbu waktu dan titik nol |
