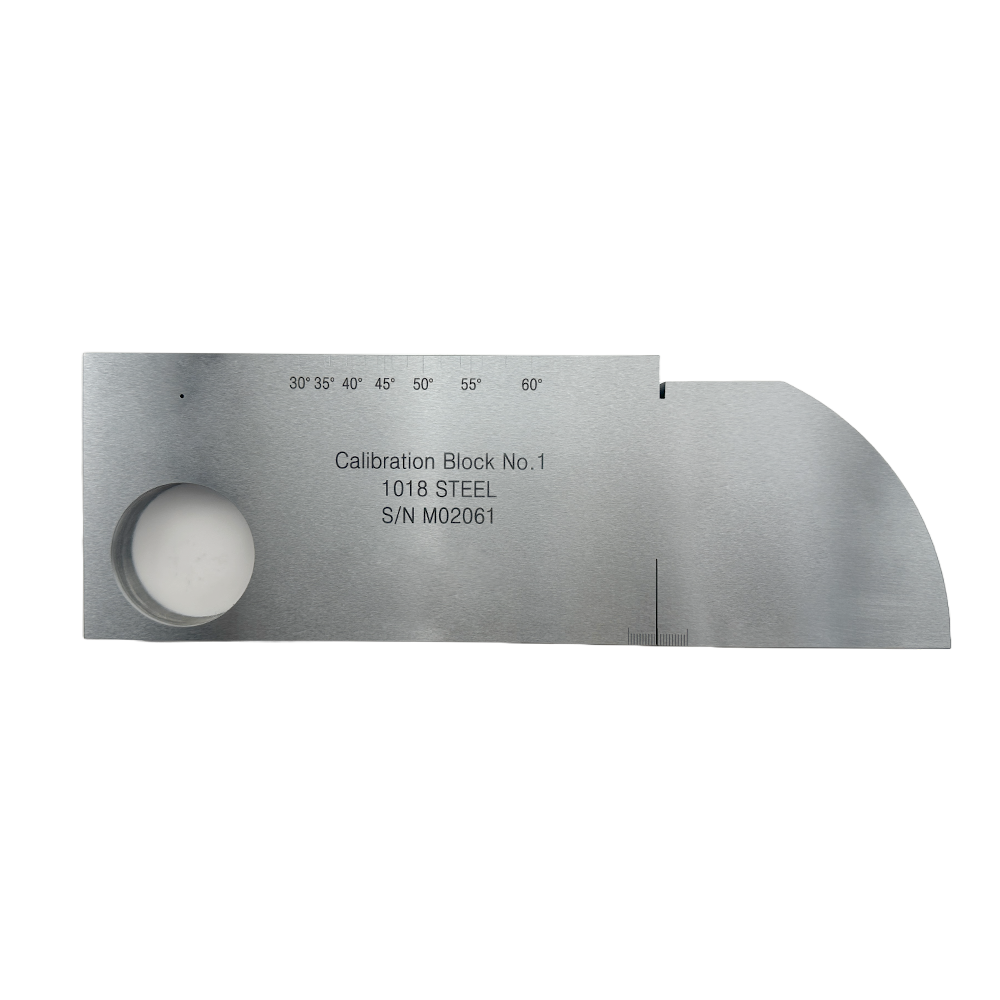

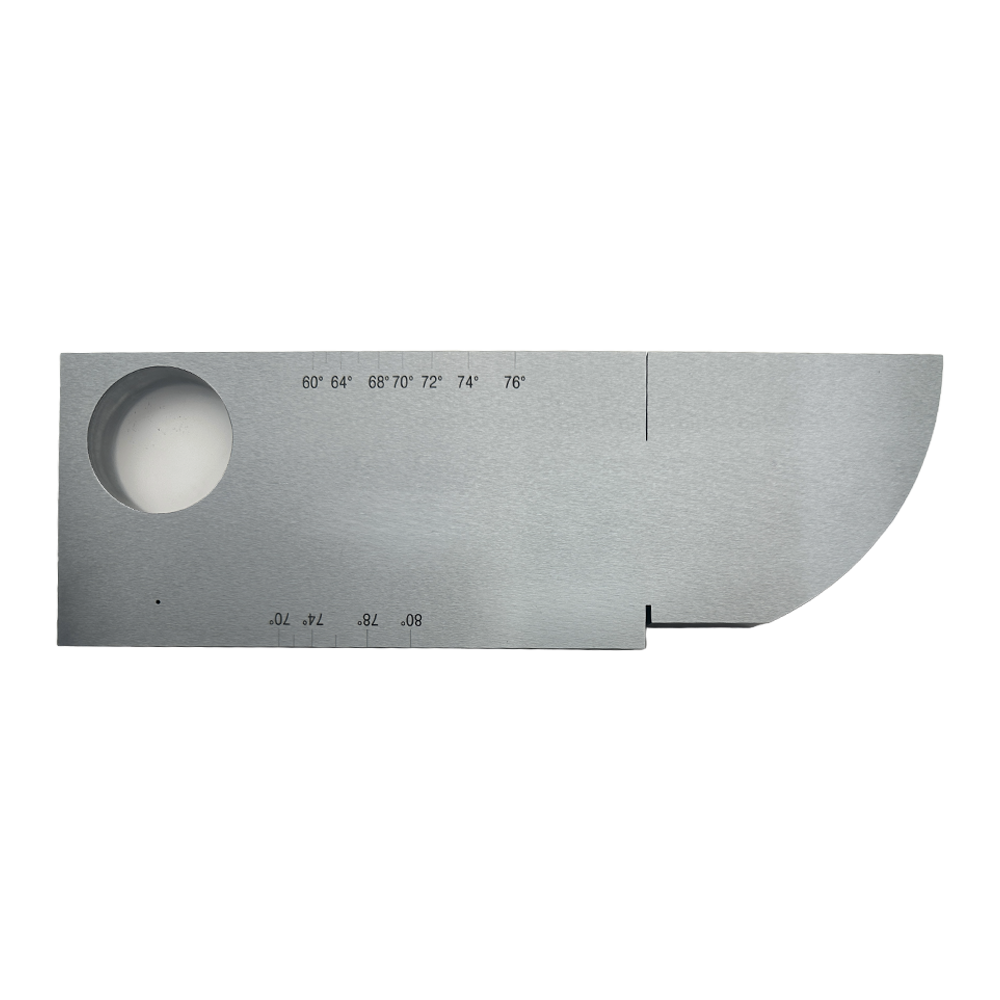

IIW V1 Block atau Dutch Test Block dirancang sebagai standar referensi dalam proses penyetelan dan verifikasi Ultrasonic Flaw Detector serta probe. Varian ini menggunakan Straight Groove φ1,5 mm sebagai fitur referensi dengan ukuran yang diketahui untuk membantu operator mengevaluasi respons sistem terhadap reflektor ultrasonik.
Poin Penggunaan Kunci:
(1) Dengan menggunakan ketebalan 25mm dari blok uji, rentang dinamis dan linearitas horizontal dari detektor cacat dapat diukur, dan rentang deteksi gelombang longitudinal dapat disesuaikan.
(2) Sudut refraksi probe sudut dan margin sensitivitas dari gelombang longitudinal probe lurus dapat diukur dengan menggunakan busur φ50 dan φ1.5 melalui lubang. Ini juga dapat secara kasar memperkirakan ukuran area buta dari probe lurus dan mengukur kemampuan penetrasi setelah kombinasi instrumen dan probe.
(3) Titik kejadian dan luas buta dari probe sudut dapat diukur dengan menggunakan permukaan busur R100mm, dan rasio sumbu waktu dan titik nol dapat diperbaiki.
(4) Resolusi longitudinal dari probe lurus dapat diukur dengan menggunakan tiga bidang takik dengan pengukuran jarak 85mm, 91mm, dan 100mm.
(5) Sudut miring balok suara dari probe sudut dapat diukur dengan menggunakan tepi sudut kanan blok uji.
Deskripsi blok kalibrasi V-1

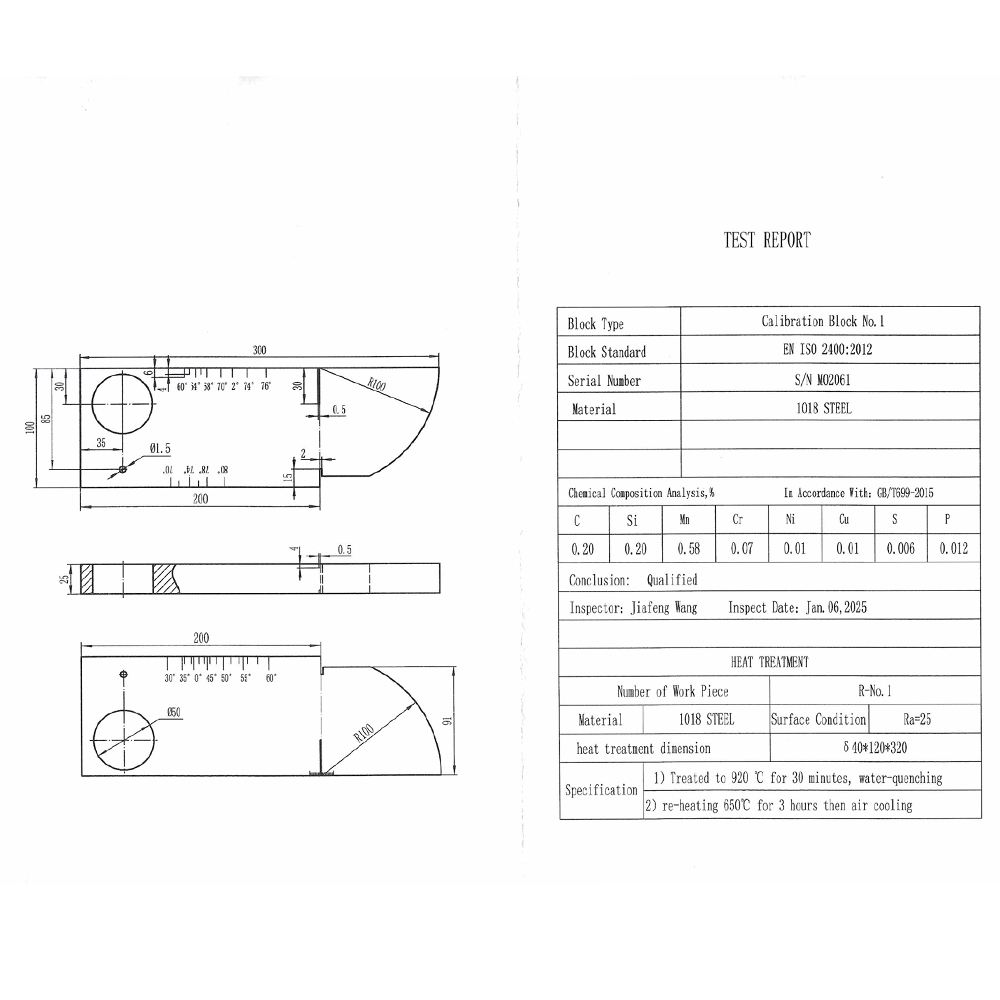

Blok kalibrasi V-1 digunakan untuk mengkalibrasi peralatan deteksi cacat ultrasonik di kedua kondisi laboratorium dan di tempat. Ini termasuk jari -jari 100mm, lubang 1.5mm dan 50.0mm, skala tanda referensi terukir, dan slot pada titik nol yang memberikan sinyal kalibrasi pada interval kisaran 100mm. Sesuai dengan British Standard BS 2704 Block A2 Mod. 1, DIN 54-120, dan ISO 2400.
Dimensi: 300mm*100mm*25mm

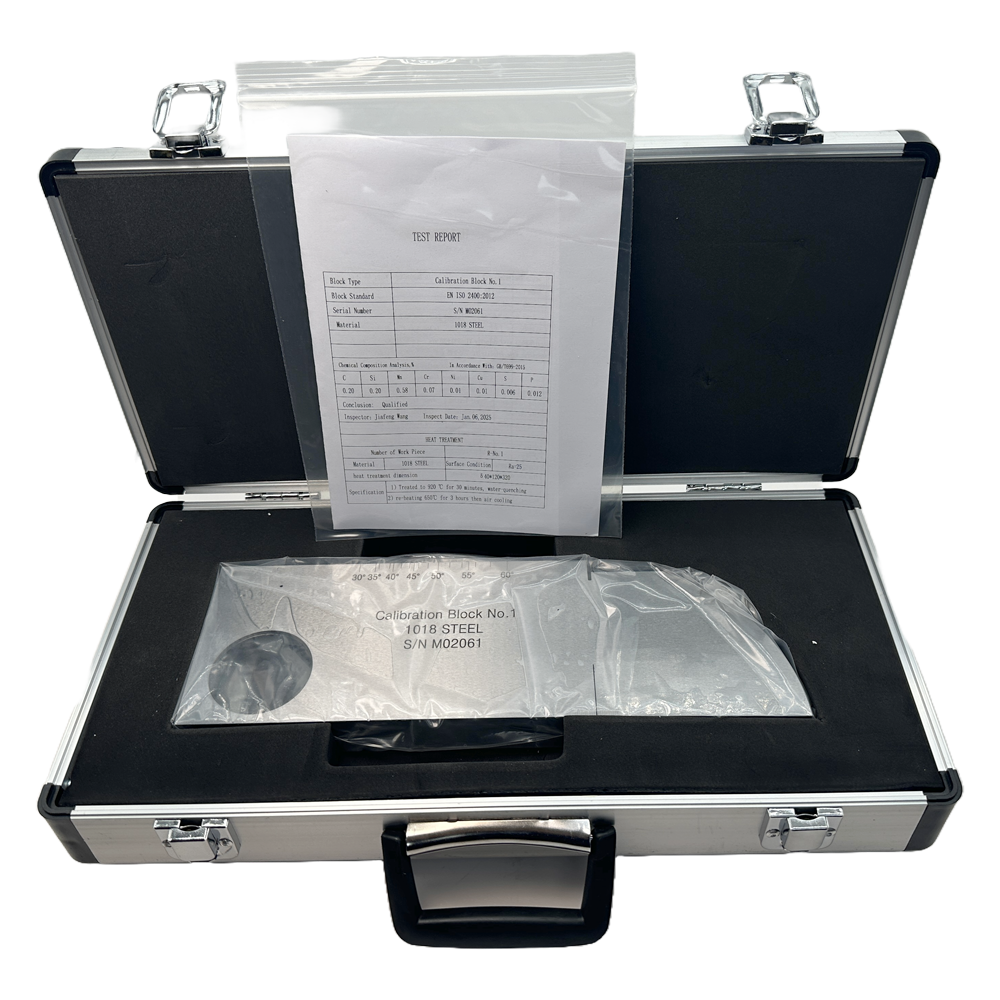

Kotak penyimpanan plastik rekayasa
Berat bersih: 5,0kg
Berat kotor: sekitar 6,5kg
Kami dapat menyesuaikan blok kalibrasi berdasarkan persyaratan pelanggan.
Apa itu Blok Kalibrasi?
Saat menguji objek menggunakan tes ultrasonik, blok kalibrasi adalah standar yang diterima dengan baik untuk melakukan tes ini. Namun, bentuk, ukuran, dan bentuk item yang menjalani pengujian akan menentukan jenis blok kalibrasi yang digunakan karena blok kalibrasi dalam bentuk dan ukuran yang berbeda.
Saat memilih blok kalibrasi untuk pengujian ultrasonik, fitur -fitur tertentu harus terlintas dalam pikiran. Misalnya, objek yang menjalani pengujian dan blok kalibrasi harus memiliki bahan yang serupa.
Juga, kesalahan yang disebabkan oleh blok kalibrasi harus secara memadai menggambarkan kesalahan berdasarkan pertimbangan pengujian.
Beberapa contoh blok kalibrasi standar berdasarkan standar yang berbeda dan apa yang mereka ukur dapat mencakup unit blok kalibrasi universal (CBU) untuk menguji transduser dan titik gelombang geser emisi.
Blok kalibrasi lainnya dapat berupa blok kecepatan, blok kalibrasi IOW, blok kalibrasi frekuensi FB, dan blok uji kalibrasi ASME.
Semua blok kalibrasi ini dan banyak lainnya yang tidak disebutkan adalah standar pengujian yang digunakan untuk penggunaan tertentu. Kriteria ini diperlukan untuk mendapatkan hasil tes yang tepat dan akurat.
Apa itu Blok IIW?
Berbagai kelas standar tertimbang ada di masa lalu. Pihak berwenang internasional tampaknya melakukan pekerjaan dengan baik dengan kalibrasi standar tertimbang untuk pengujian las.
Kalibrasi dengan salah satu akurasi tertinggi adalah Institut Internasional Blok kalibrasi pengelasan, juga dikenal sebagai blok IIW.
Blok IIW ini membentuk karakteristik operasional unit pencarian, termasuk balok sudut dan balok lurus kontak.
Bahan untuk pembuatan blok IIW seringkali merupakan baja karbon rendah. Oleh karena itu, berbagai bahan telah digunakan untuk menghasilkan blok IIW. Produksi ini telah menghasilkan karakteristik ultrasonik yang luas meskipun menggunakan toleransi mekanik yang ketat.
Juga, karena berbagai jenis bahan yang digunakan dalam memproduksi blok IIW, redaman yang berbeda dan kecepatan akustik akan ada.
Faktor -faktor lain seperti perlakuan panas, tekstur, arah bergulir, dan bahan cor (baik pelat atau billet) selanjutnya dapat mempengaruhi parameter akustik blok IIW.
Ada berbagai hasil tes ultrasonik yang dihasilkan oleh berbagai pengguna blok IIW. Namun, memastikan tingkat variabilitas hasil ini dan efeknya masih dalam pengerjaan. Menetapkan batas toleransi untuk parameter akustik, oleh karena itu, merupakan langkah hak yang penting.
Apa itu Blok Kalibrasi dalam Pengujian Ultrasonik?
Pengujian ultrasonik adalah bentuk pemeriksaan non-destruktif untuk menilai kesalahan dan kekurangan yang mungkin ada dalam suatu objek, termasuk kesalahan pengelasan.
Selama proses ini, blok kalibrasi adalah standar untuk mengevaluasi ketidakakuratan ini.
Blok kalibrasi dapat memastikan titik indeks osilasi ultrasonik dan nilai X ultrasonik dalam batas kesalahan yang dapat diterima +0,5mm. Juga, dapat menetapkan fasilitas resolusi probe menggunakan balok lurus ultrasonik.
Kapasitas lain dari blok kalibrasi dalam pengujian ultrasonik termasuk konfirmasi sudut probe dalam batas + 1 derajat untuk osilasi ultrasonik dan memastikan linearitas sapuan horizontal.
Terakhir, blok kalibrasi dapat mengkonfirmasi zona non-pengujian, juga dikenal sebagai zona mati, selama probe menggunakan balok lurus.
Namun, karakteristik blok kalibrasi yang membuatnya berguna untuk pengujian ultrasonik termasuk koefisien atenuasi rendah baja karbon rendah, berat, dimensi geometris, dan kecepatan gelombang suara longitudinal.
Fitur Utama
- IIW V1 / IIW Type 1 Calibration Block.
- Dikenal sebagai Dutch Test Block.
- Mengacu pada ISO 2400:2012(E).
- Material Carbon Steel / Baja Karbon.
- Menggunakan Straight Groove φ1,5 mm.
- Menyediakan reflektor referensi berukuran kecil.
- Membantu pengaturan sensitivitas Ultrasonic Flaw Detector.
- Mendukung evaluasi respons dan kestabilan sinyal.
- Sesuai untuk probe dan sistem UT pada pemeriksaan material baja.
- Dapat digunakan untuk kebutuhan laboratorium maupun inspeksi lapangan.

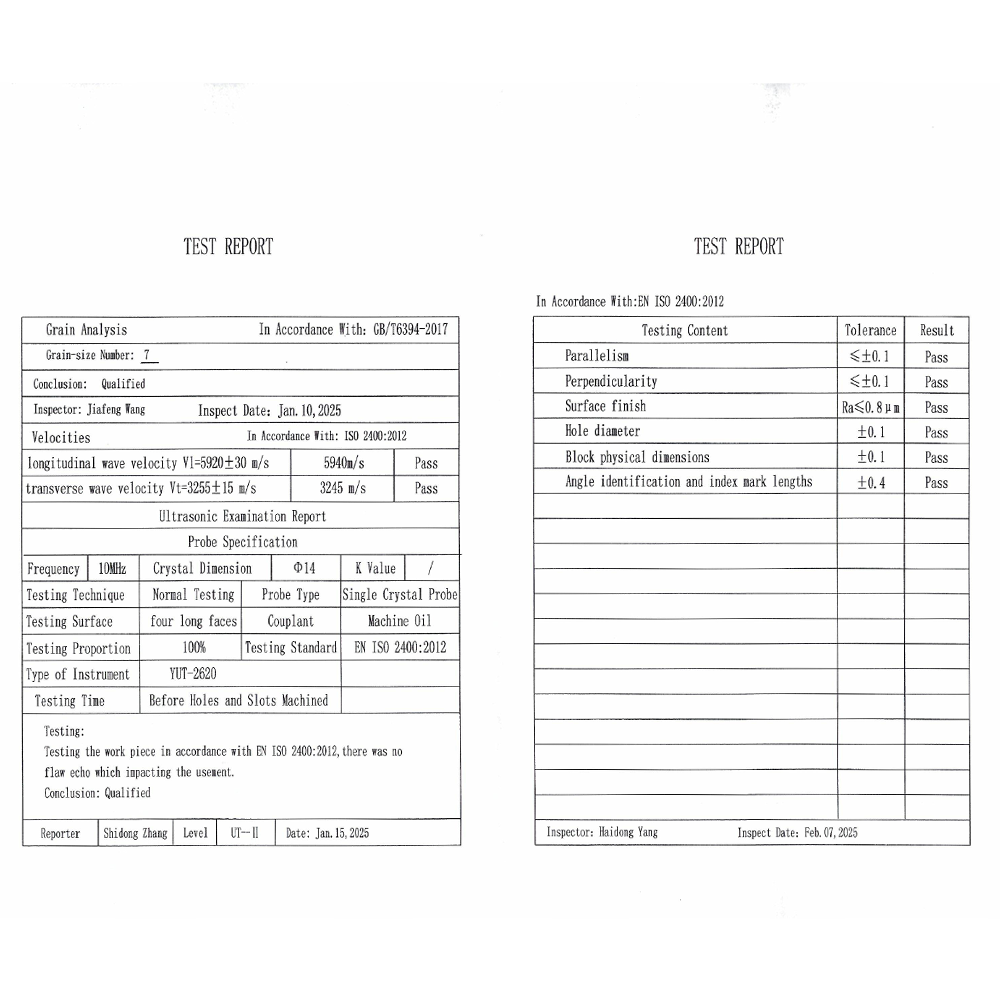

Standar
ISO 2400:2012(E) – Non-destructive testing of welds — Ultrasonic testing — Specification for calibration block No. 1.
Blok ini merupakan konfigurasi IIW V1 / IIW Type 1 Calibration Block dengan fitur Straight Groove φ1,5 mm.
Aplikasi
Blok Uji IIW V1 Straight Groove φ1,5 mm dapat digunakan dalam berbagai kegiatan NDT, terutama untuk kalibrasi dan verifikasi sistem Ultrasonic Testing pada sambungan las, pelat baja, struktur baja, pressure vessel, perpipaan, tangki, komponen mesin, dan fabrikasi logam.
Ukuran groove φ1,5 mm juga membuatnya relevan untuk kebutuhan evaluasi sensitivitas dan kemampuan respons sistem terhadap reflektor referensi berukuran kecil.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW (V1) |
| Tipe | IIW Type 1 / V1 |
| Nama Lain | Dutch Test Block |
| Material | Carbon Steel / Baja Karbon |
| Standar | ISO 2400:2012(E) |
| Jenis Groove | Straight Groove |
| Diameter Groove | φ1,5 mm |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi Utama | Kalibrasi dan verifikasi sistem UT |
| Fitur Referensi | Straight Groove φ1,5 mm |
| Parameter | Sensitivitas, respons sinyal dan kestabilan sistem |
| Aplikasi | NDT, inspeksi las, QC/QA dan kalibrasi UT |
| Material Aplikasi | Baja dan sambungan las |
