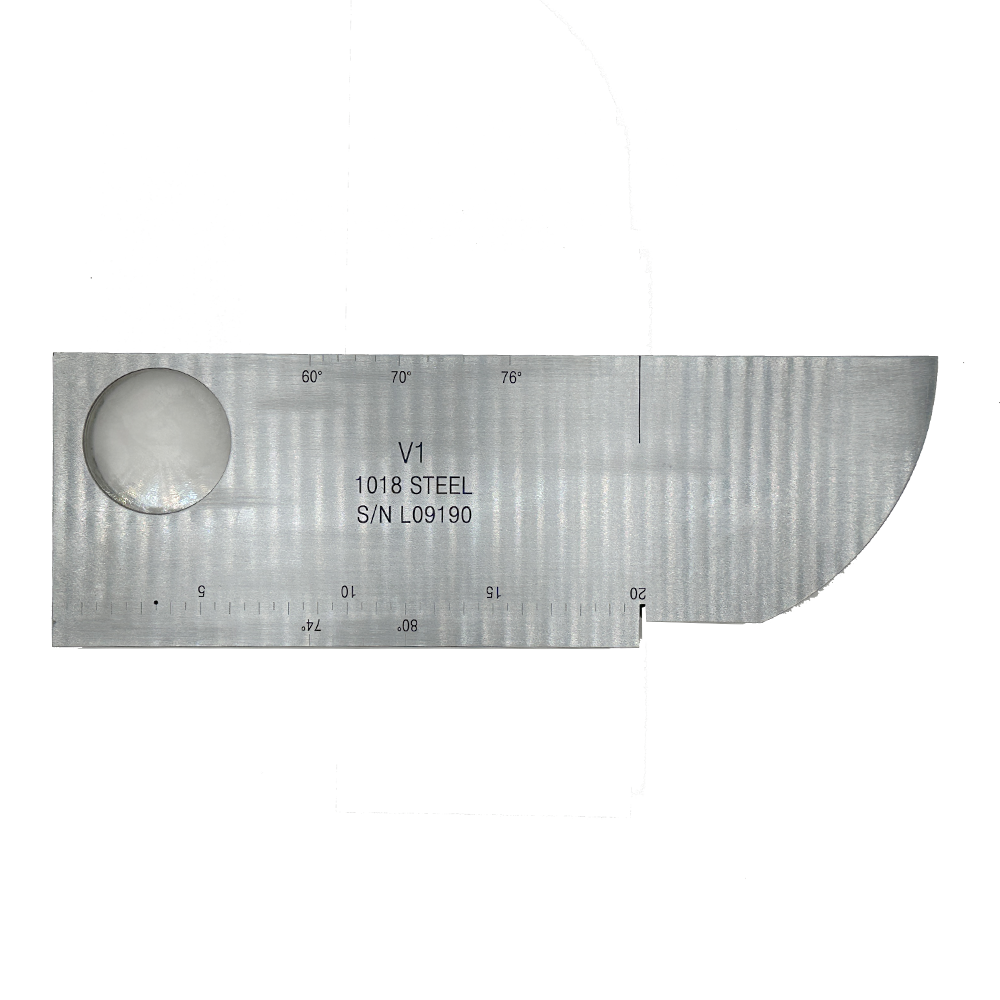

IIW V1 Test Block, yang juga dikenal sebagai Dutch Test Block, merupakan salah satu blok referensi yang digunakan dalam pengujian ultrasonik untuk melakukan kalibrasi dan pemeriksaan karakteristik sistem UT. Desain blok menyediakan berbagai permukaan dan fitur referensi yang dapat digunakan bersama probe lurus maupun probe sudut.
Varian ini menggunakan Carbon Steel (Baja Karbon) sebagai material dasar dan mengacu pada ISO 2400:1972(E). Material baja karbon banyak digunakan sebagai referensi untuk pemeriksaan komponen baja dan sambungan las, terutama pada aplikasi fabrikasi, konstruksi, pressure vessel, dan struktur baja.
Poin Penggunaan Kunci:
(1) Dengan menggunakan ketebalan 25mm dari blok uji, rentang dinamis dan linearitas horizontal dari detektor cacat dapat diukur, dan rentang deteksi gelombang longitudinal dapat disesuaikan.
(2) Sudut refraksi probe sudut dan margin sensitivitas dari gelombang longitudinal probe lurus dapat diukur dengan menggunakan busur φ50 dan φ1.5 melalui lubang. Ini juga dapat secara kasar memperkirakan ukuran area buta dari probe lurus dan mengukur kemampuan penetrasi setelah kombinasi instrumen dan probe.
(3) Titik kejadian dan luas buta dari probe sudut dapat diukur dengan menggunakan permukaan busur R100mm, dan rasio sumbu waktu dan titik nol dapat diperbaiki.
(4) Resolusi longitudinal dari probe lurus dapat diukur dengan menggunakan tiga bidang takik dengan pengukuran jarak 85mm, 91mm, dan 100mm.
(5) Sudut miring balok suara dari probe sudut dapat diukur dengan menggunakan tepi sudut kanan blok uji.

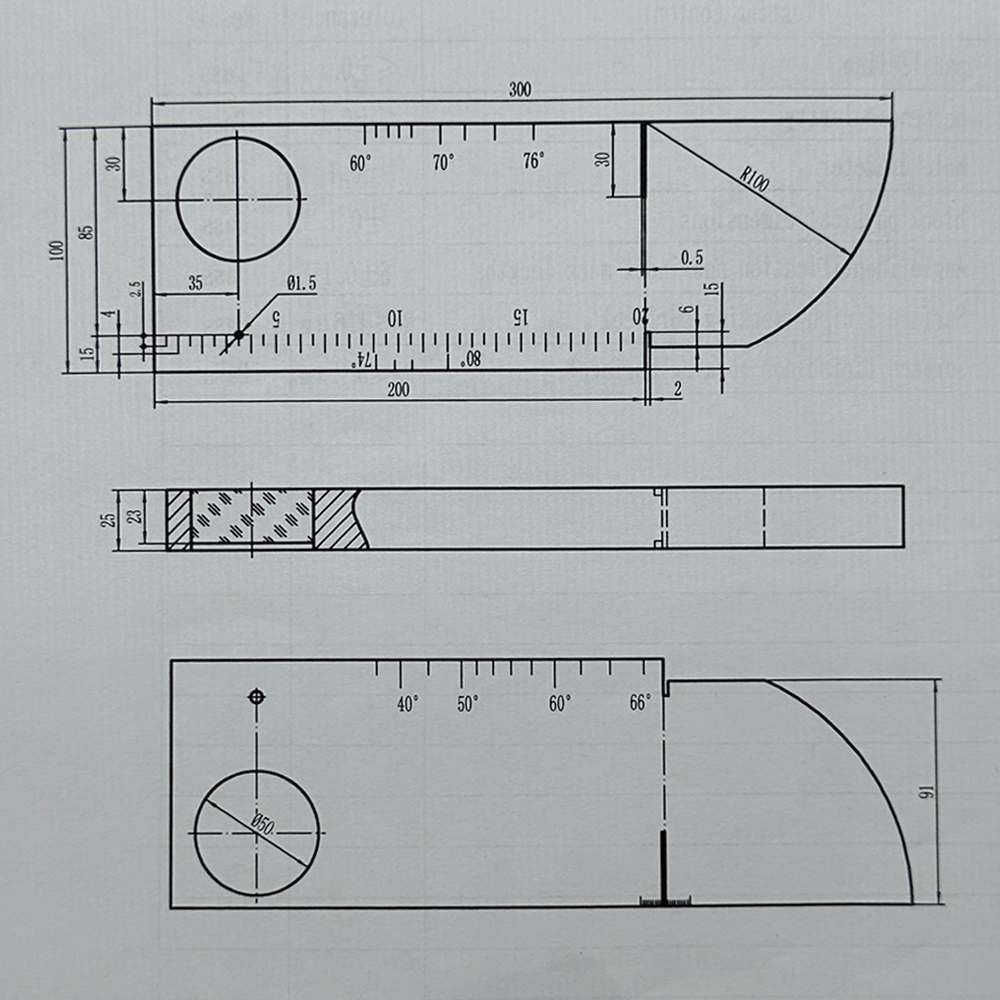

V-1 Blok Kalibrasi digunakan untuk mengkalibrasi peralatan deteksi cacat ultrasonik baik di laboratorium dan kondisi di tempat. Ini termasuk jari -jari 100mm, lubang 1.5mm dan 50.0mm, skala tanda referensi terukir, dan slot pada titik nol yang memberikan sinyal kalibrasi pada interval kisaran 100mm. Sesuai dengan British Standard BS 2704 Block A2 Mod. 1, DIN 54-120, dan ISO 2400.
Dimensi: 300mm*100mm*25mm

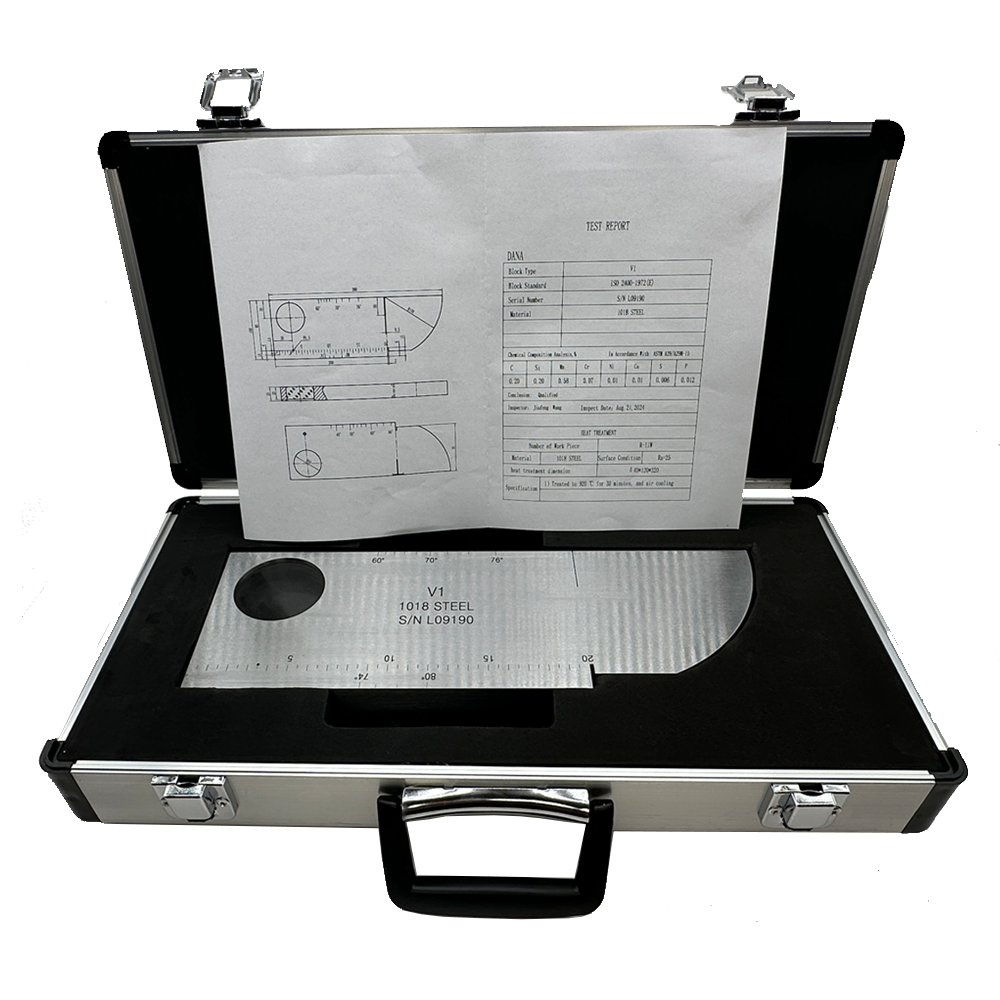

Kotak penyimpanan plastik rekayasa
Berat bersih: 5,0kg
Berat kotor: sekitar 6,5kg
Kami dapat menyesuaikan blok kalibrasi berdasarkan persyaratan pelanggan.
Apa itu Blok Kalibrasi?
Saat menguji objek menggunakan tes ultrasonik, blok kalibrasi adalah standar yang diterima dengan baik untuk melakukan tes ini. Namun, bentuk, ukuran, dan bentuk item yang menjalani pengujian akan menentukan jenis blok kalibrasi yang digunakan karena blok kalibrasi dalam bentuk dan ukuran yang berbeda.
Saat memilih blok kalibrasi untuk pengujian ultrasonik, fitur -fitur tertentu harus terlintas dalam pikiran. Misalnya, objek yang menjalani pengujian dan blok kalibrasi harus memiliki bahan yang serupa.
Juga, kesalahan yang disebabkan oleh blok kalibrasi harus secara memadai menggambarkan kesalahan berdasarkan pertimbangan pengujian.
Beberapa contoh blok kalibrasi standar berdasarkan standar yang berbeda dan apa yang mereka ukur dapat mencakup unit blok kalibrasi universal (CBU) untuk menguji transduser dan titik gelombang geser emisi.
Blok kalibrasi lainnya dapat berupa blok kecepatan, blok kalibrasi IOW, blok kalibrasi frekuensi FB, dan blok uji kalibrasi ASME.
Semua blok kalibrasi ini dan banyak lainnya yang tidak disebutkan adalah standar pengujian yang digunakan untuk penggunaan tertentu. Kriteria ini diperlukan untuk mendapatkan hasil tes yang tepat dan akurat.
Apa itu Blok IIW?
Berbagai kelas standar tertimbang ada di masa lalu. Pihak berwenang internasional tampaknya melakukan pekerjaan dengan baik dengan kalibrasi standar tertimbang untuk pengujian las.
Kalibrasi dengan salah satu akurasi tertinggi adalah Institut Internasional Blok kalibrasi pengelasan, juga dikenal sebagai blok IIW.
Blok IIW ini membentuk karakteristik operasional unit pencarian, termasuk balok sudut dan balok lurus kontak.
Bahan untuk pembuatan blok IIW seringkali merupakan baja karbon rendah. Oleh karena itu, berbagai bahan telah digunakan untuk menghasilkan blok IIW. Produksi ini telah menghasilkan karakteristik ultrasonik yang luas meskipun menggunakan toleransi mekanik yang ketat.
Juga, karena berbagai jenis bahan yang digunakan dalam memproduksi blok IIW, redaman yang berbeda dan kecepatan akustik akan ada.
Faktor -faktor lain seperti perlakuan panas, tekstur, arah bergulir, dan bahan cor (baik pelat atau billet) selanjutnya dapat mempengaruhi parameter akustik blok IIW.
Ada berbagai hasil tes ultrasonik yang dihasilkan oleh berbagai pengguna blok IIW. Namun, memastikan tingkat variabilitas hasil ini dan efeknya masih dalam pengerjaan. Menetapkan batas toleransi untuk parameter akustik, oleh karena itu, merupakan langkah hak yang penting.
Apa itu Blok Kalibrasi dalam Pengujian Ultrasonik?
Pengujian ultrasonik adalah bentuk pemeriksaan non-destruktif untuk menilai kesalahan dan kekurangan yang mungkin ada dalam suatu objek, termasuk kesalahan pengelasan.
Selama proses ini, blok kalibrasi adalah standar untuk mengevaluasi ketidakakuratan ini.
Blok kalibrasi dapat memastikan titik indeks osilasi ultrasonik dan nilai X ultrasonik dalam batas kesalahan yang dapat diterima +0,5mm. Juga, dapat menetapkan fasilitas resolusi probe menggunakan balok lurus ultrasonik.
Kapasitas lain dari blok kalibrasi dalam pengujian ultrasonik termasuk konfirmasi sudut probe dalam batas + 1 derajat untuk osilasi ultrasonik dan memastikan linearitas sapuan horizontal.
Terakhir, blok kalibrasi dapat mengkonfirmasi zona non-pengujian, juga dikenal sebagai zona mati, selama probe menggunakan balok lurus.
Namun, karakteristik blok kalibrasi yang membuatnya berguna untuk pengujian ultrasonik termasuk koefisien atenuasi rendah baja karbon rendah, berat, dimensi geometris, dan kecepatan gelombang suara longitudinal.
Fitur Utama
- IIW V1 / IIW Type 1 Calibration Block.
- Dikenal sebagai Dutch Test Block.
- Material Carbon Steel / Baja Karbon.
- Mengacu pada ISO 2400:1972(E).
- Digunakan untuk kalibrasi Ultrasonic Flaw Detector.
- Mendukung probe lurus dan probe sudut.
- Membantu verifikasi index point.
- Membantu pemeriksaan refracted beam angle.
- Mendukung pemeriksaan sound path dan sensitivitas.
- Cocok untuk aplikasi inspeksi baja dan sambungan las.
- Dapat digunakan di laboratorium maupun lapangan.
Standar
ISO 2400:1972(E) – Welded joints in steel — Reference block for the calibration of ultrasonic equipment for testing welds.
Blok ini menggunakan konfigurasi IIW V1 / IIW Type 1 sebagai referensi kalibrasi peralatan Ultrasonic Testing.
Aplikasi
Blok Uji IIW V1 Baja Karbon banyak digunakan untuk kebutuhan Non-Destructive Testing (NDT), khususnya dalam kalibrasi dan verifikasi sistem Ultrasonic Testing pada:
- Sambungan las baja
- Pelat baja
- Struktur baja
- Pressure vessel
- Boiler dan tangki
- Perpipaan
- Komponen mesin
- Fabrikasi baja
- Industri manufaktur
- Laboratorium NDT
- QC/QA dan inspeksi lapangan
- Pelatihan Ultrasonic Testing

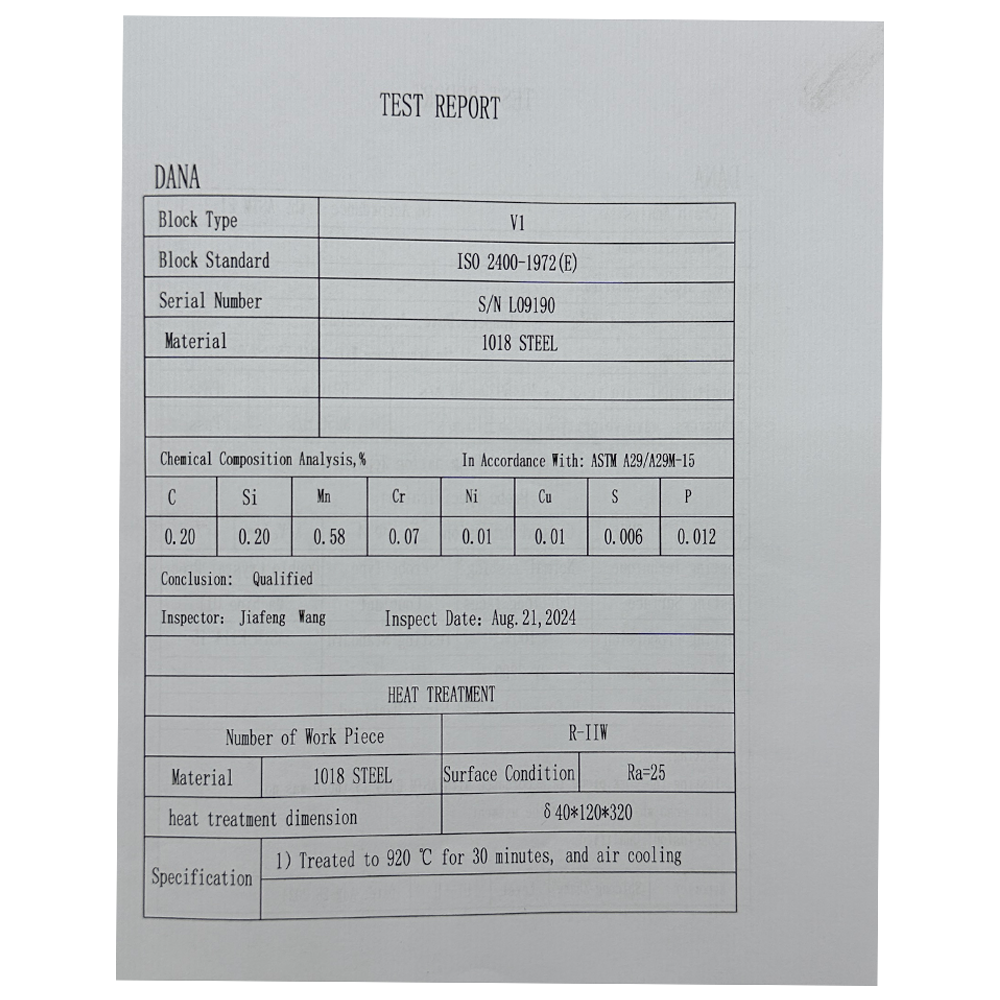

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW (V1) |
| Tipe | IIW Type 1 / V1 |
| Nama Lain | Dutch Test Block |
| Material | Carbon Steel / Baja Karbon |
| Standar | ISO 2400:1972(E) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Jenis Probe | Probe lurus dan probe sudut |
| Parameter Pemeriksaan | Sensitivitas, index point, refracted angle dan sound path |
| Aplikasi | Inspeksi baja, sambungan las dan NDT |
| Penggunaan | Laboratorium, QC/QA dan inspeksi lapangan |
