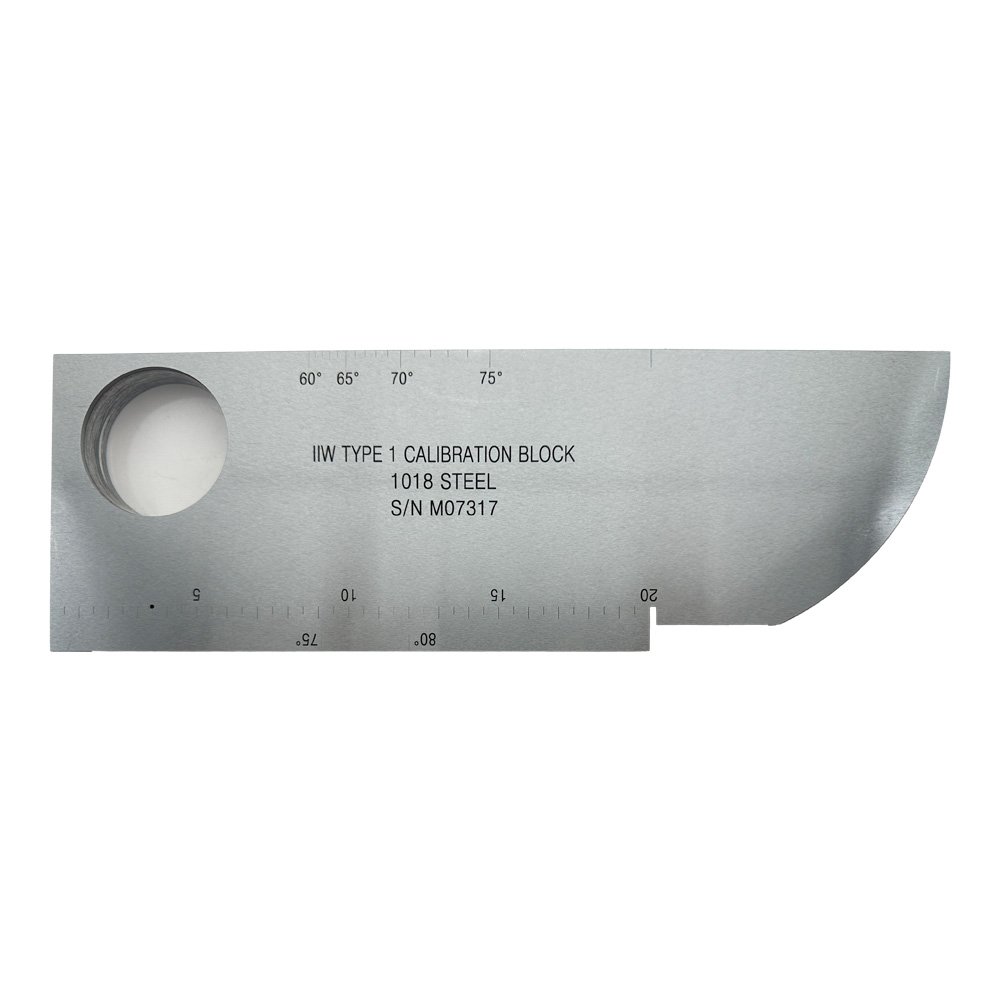

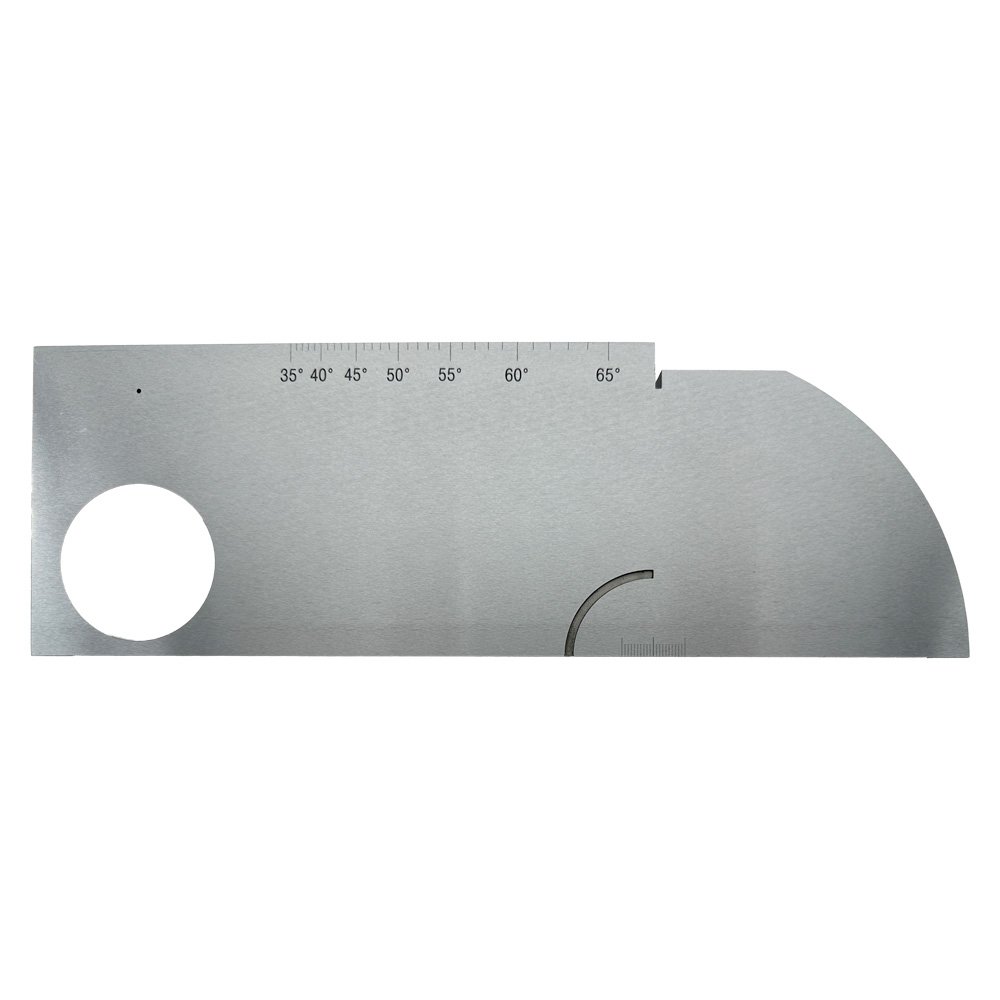

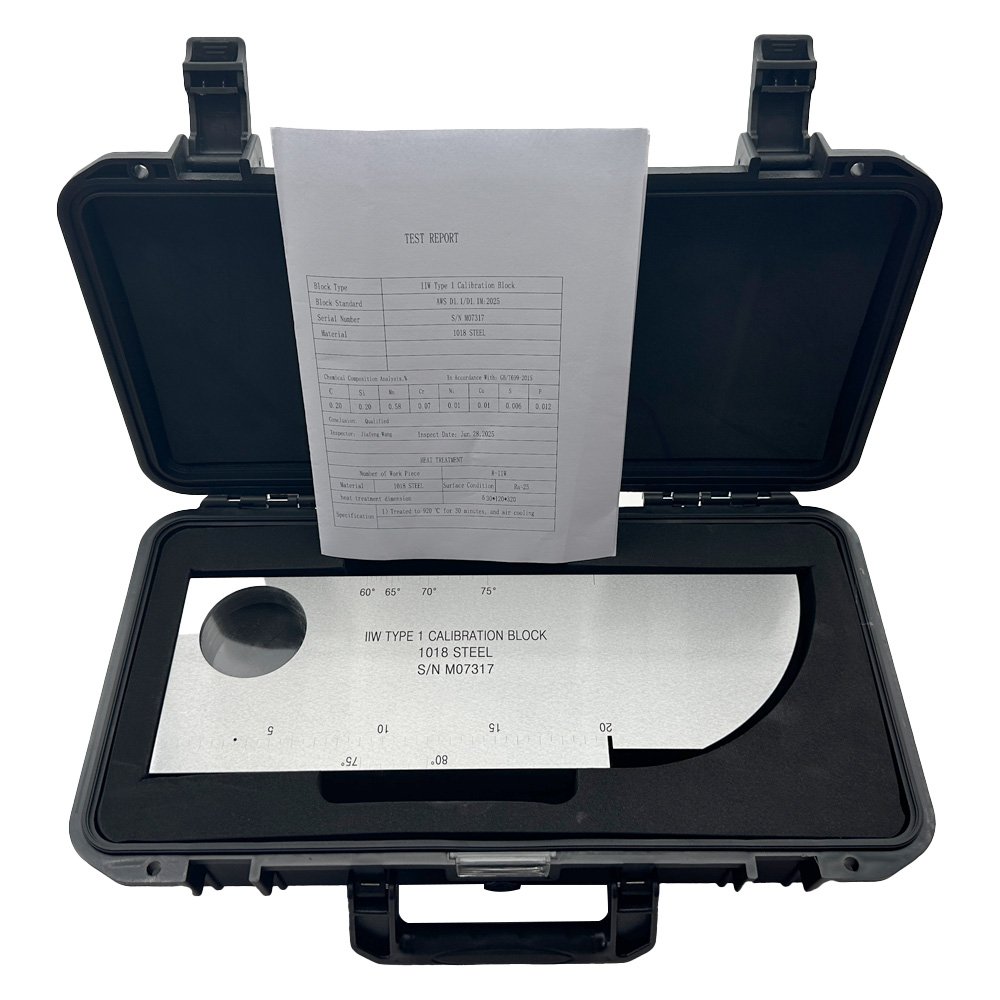

IIW V1 Block merupakan blok referensi yang digunakan untuk melakukan kalibrasi peralatan ultrasonik sebelum inspeksi. Geometri blok menyediakan beberapa permukaan dan fitur referensi yang memungkinkan operator melakukan penyetelan rentang, pemeriksaan linearitas, penentuan titik indeks probe, serta evaluasi karakteristik berkas suara.
Versi ini menggunakan baja karbon dan sistem ukuran metrik, sehingga sesuai untuk berbagai pekerjaan inspeksi konstruksi baja dan sambungan las yang menggunakan satuan milimeter. Material baja karbon juga menjadikannya pilihan praktis sebagai referensi untuk pemeriksaan komponen berbahan baja.
Fitur Utama
- IIW V1 / IIW Type 1 Calibration Block.
- Dikenal sebagai Dutch Test Block.
- Material Baja Karbon.
- Sistem ukuran metrik.
- Mengacu pada AWS D1.1/D1.1M:2025.
- Mendukung kalibrasi probe lurus dan probe sudut.
- Memiliki referensi R100 mm dan φ50 mm.
- Dilengkapi lubang referensi φ1,5 mm.
- Mendukung pemeriksaan sound path dan beam angle.
- Membantu menentukan index point probe.
- Dapat digunakan untuk evaluasi sensitivitas dan resolusi.
- Membantu pemeriksaan linearitas dan zona mati.
- Cocok untuk laboratorium maupun inspeksi lapangan.
- Dapat dibuat sesuai kebutuhan khusus pelanggan.

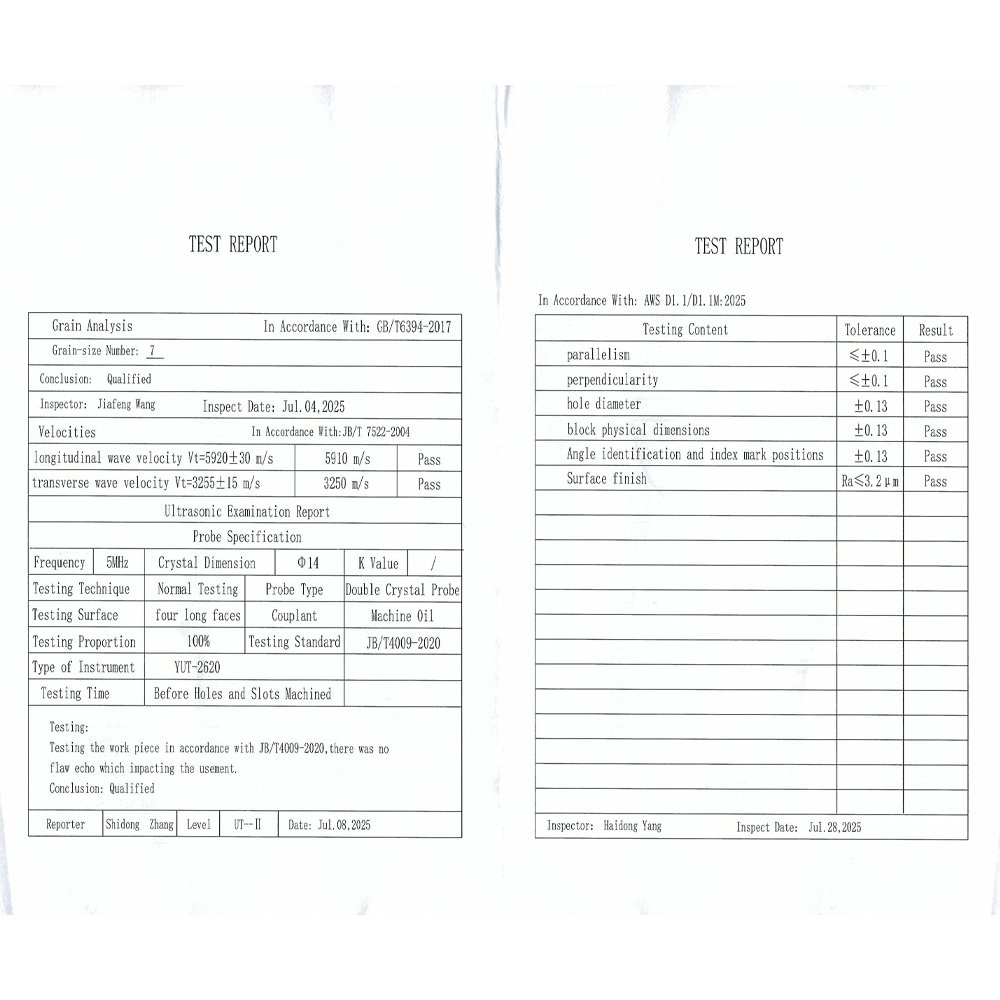

Standar
- AWS D1.1/D1.1M:2025 – Structural Welding Code – Steel
- IIW Type 1 / V1
- International Institute of Welding (IIW)
Untuk pekerjaan inspeksi formal, penggunaan blok harus mengikuti prosedur UT dan persyaratan standar, kode, atau spesifikasi proyek yang berlaku.
Aplikasi
Blok Uji IIW V1 Baja Karbon dapat digunakan untuk kalibrasi sistem UT dalam pemeriksaan sambungan las, struktur baja, pelat baja, pressure vessel, tangki, perpipaan, forging, dan komponen mesin.
Produk ini sesuai untuk kebutuhan NDT, inspeksi fabrikasi, QC/QA, laboratorium pengujian, perusahaan inspeksi, workshop, serta pelatihan teknisi Ultrasonic Testing. Penggunaan material baja karbon juga menjadikannya relevan sebagai referensi untuk berbagai pekerjaan inspeksi pada komponen berbasis baja.

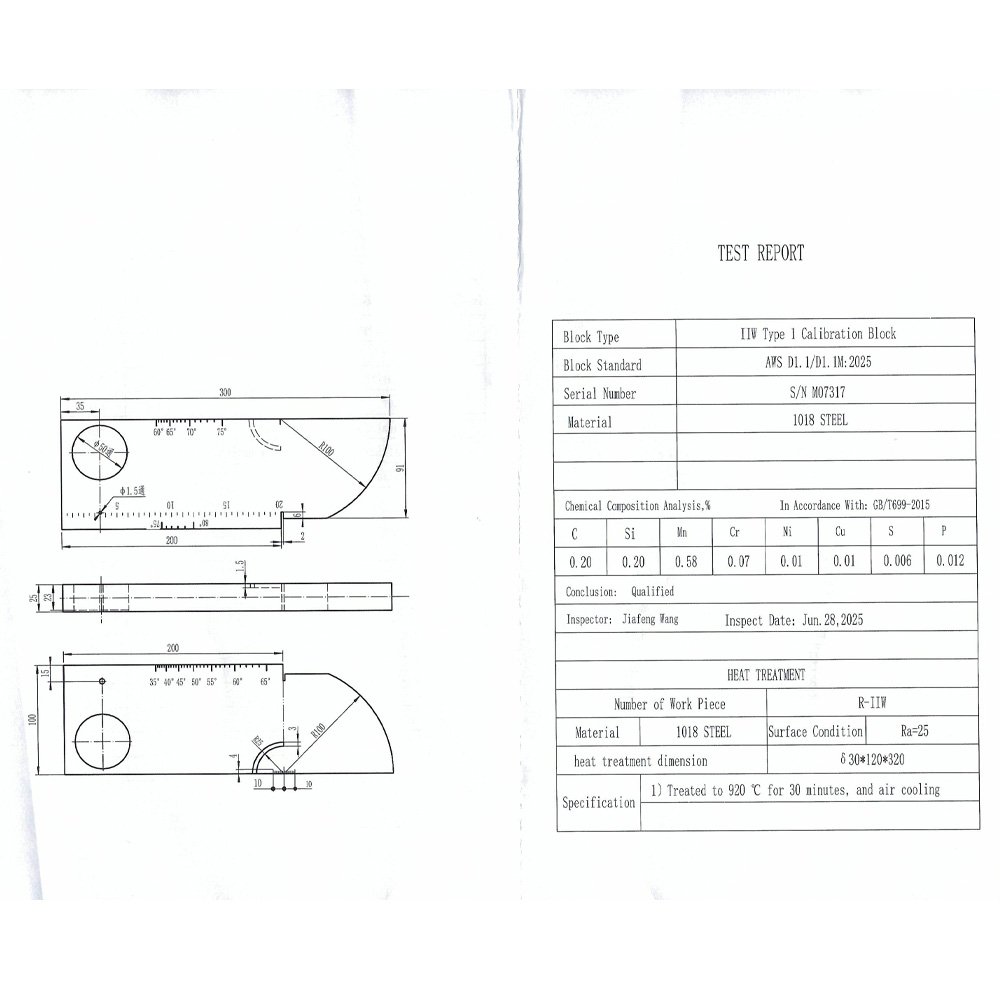

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW (V1) |
| Tipe | IIW Type 1 / V1 |
| Nama Lain | Dutch Test Block |
| Material | Baja Karbon |
| Sistem Ukuran | Metrik |
| Standar | AWS D1.1/D1.1M:2025 |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Ketebalan Referensi | 25 mm |
| Radius Referensi | R100 mm |
| Busur Referensi | φ50 mm |
| Lubang Referensi | φ1,5 mm |
| Bidang Resolusi | 85 mm, 91 mm, 100 mm |
| Interval Referensi | 100 mm |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Parameter Pemeriksaan | Range, linearity, sound path, beam angle, sensitivity, resolution, index point, dead zone |
| Aplikasi | Material baja dan sambungan las |
| Penggunaan | NDT, QC/QA, laboratorium dan inspeksi lapangan |
| Kustomisasi | Tersedia |
