Poin Penggunaan Kunci
1. Kalibrasi Rentang dan Linearitas Horizontal
Bagian blok dengan ketebalan 25 mm dapat digunakan untuk mengukur rentang dinamis dan linearitas horizontal Ultrasonic Flaw Detector. Fitur ini juga membantu operator melakukan penyetelan rentang deteksi gelombang longitudinal.
2. Pemeriksaan Sudut Refraksi dan Sensitivitas
Busur φ50 mm dan lubang referensi φ1,5 mm dapat digunakan untuk menentukan sudut refraksi probe sudut dan mengevaluasi margin sensitivitas probe gelombang longitudinal. Pengukuran juga dapat membantu memperkirakan zona mati probe lurus serta mengevaluasi kemampuan penetrasi kombinasi instrumen dan probe.
3. Pemeriksaan Titik Indeks dan Zona Mati Probe Sudut
Permukaan busur R100 mm dapat digunakan untuk menentukan titik indeks probe sudut dan area zona mati. Hasil pemeriksaan dapat digunakan untuk membantu melakukan koreksi titik nol serta parameter sumbu waktu.
4. Pengukuran Resolusi Longitudinal
Tiga bidang takik dengan jarak referensi 85 mm, 91 mm, dan 100 mm dapat digunakan untuk mengevaluasi resolusi longitudinal probe lurus.
5. Pemeriksaan Sudut Berkas Suara
Tepi sudut kanan pada blok dapat digunakan sebagai referensi untuk memeriksa sudut kemiringan atau arah berkas suara probe sudut.
Fitur Utama

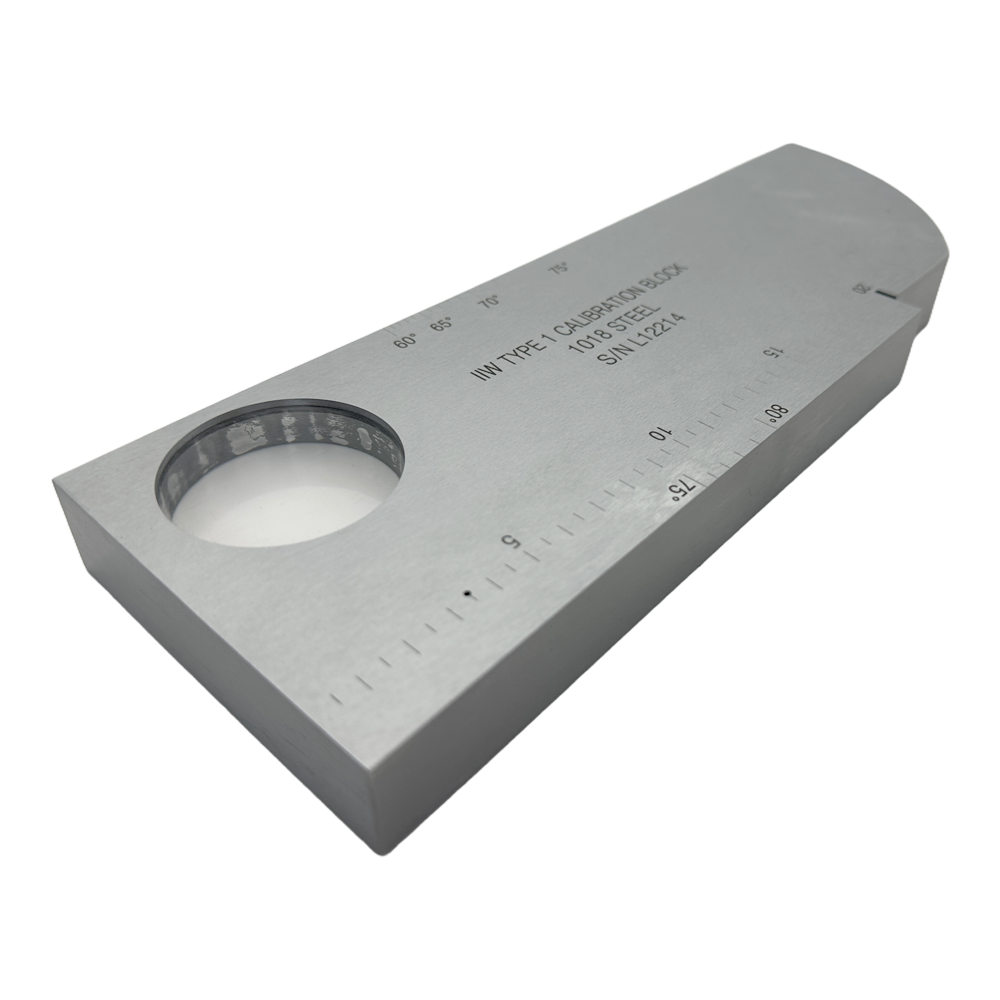

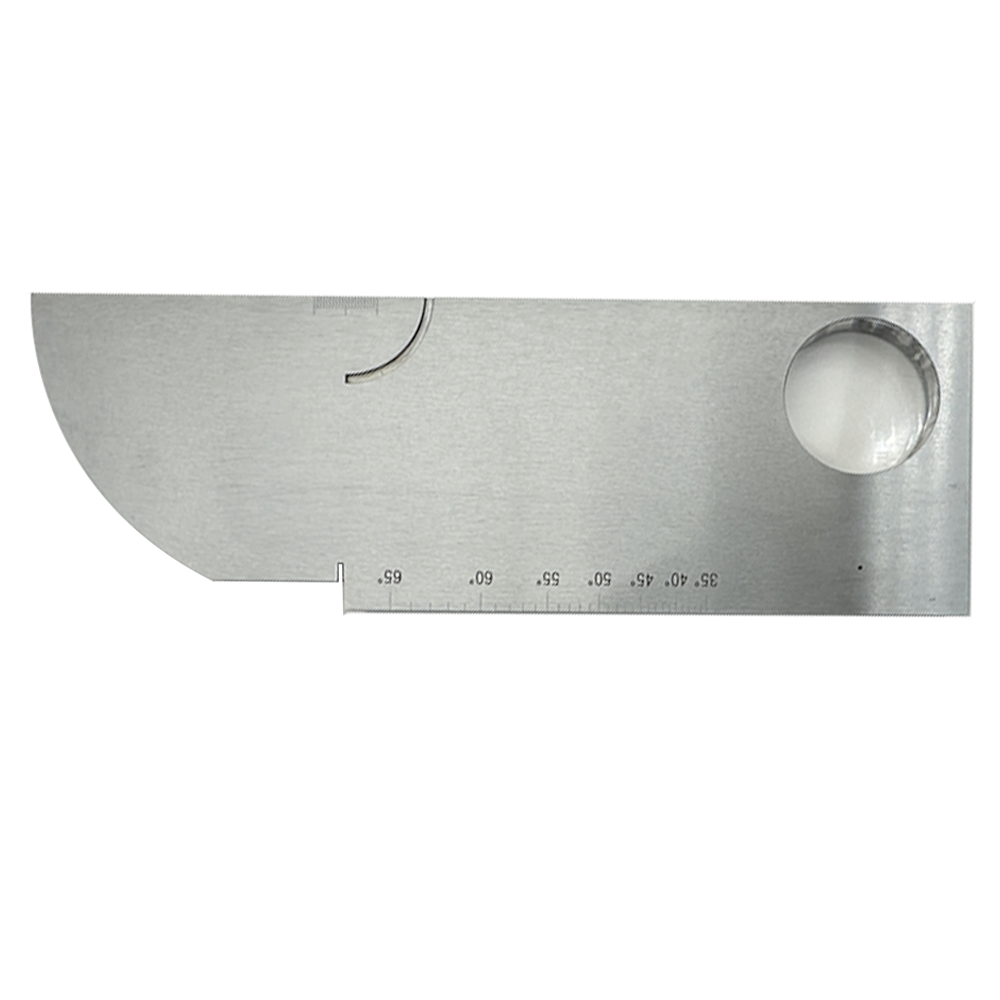

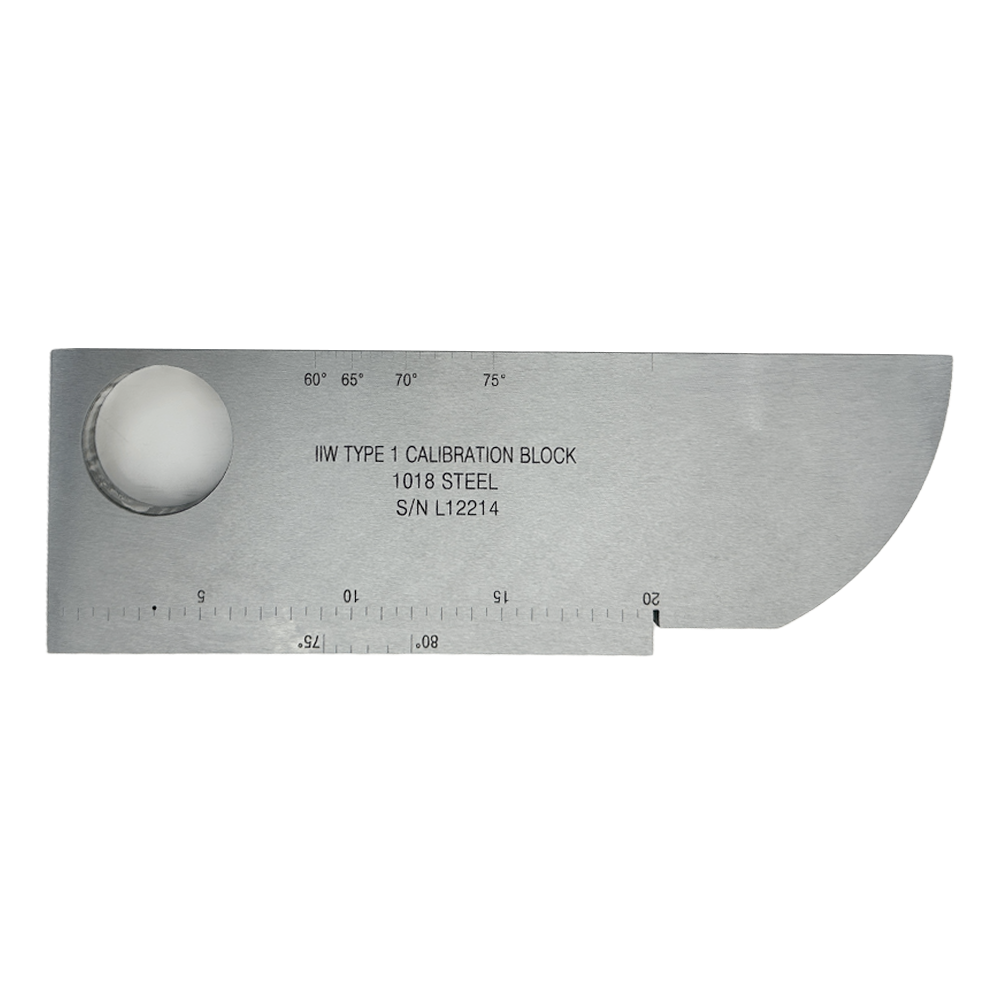

- IIW V-1 / IIW Type 1 Calibration Block.
- Dikenal sebagai Dutch Test Block.
- Digunakan untuk kalibrasi Ultrasonic Flaw Detector.
- Cocok untuk probe lurus dan probe sudut.
- Memiliki radius R100 mm.
- Memiliki busur referensi φ50 mm.
- Dilengkapi lubang φ1,5 mm.
- Memiliki skala tanda referensi terukir.
- Dilengkapi slot pada titik nol.
- Menyediakan sinyal referensi pada interval rentang 100 mm.
- Mendukung pemeriksaan range, linearity, sensitivity, resolution, beam angle, index point, dan dead zone.
- Dapat digunakan di laboratorium maupun lokasi inspeksi.
- Dapat dikustomisasi berdasarkan kebutuhan pelanggan.
Standar
Blok kalibrasi V-1 ini mengacu pada beberapa standar dan referensi internasional, antara lain:
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination of Weldments.
- BS 2704 Block A2 Mod. 1
- DIN 54-120
- ISO 2400
- IIW Type 1 / V-1
Aplikasi
Blok Kalibrasi IIW V-1 digunakan dalam berbagai aplikasi Non-Destructive Testing (NDT) untuk memastikan peralatan dan transduser Ultrasonic Testing telah dikalibrasi dengan benar sebelum inspeksi.
Penggunaannya mencakup pemeriksaan sambungan las, pelat baja, struktur baja, pressure vessel, tangki, perpipaan, forging, komponen mesin, dan berbagai komponen logam.
Blok ini juga cocok digunakan oleh perusahaan inspeksi, laboratorium NDT, fabrikator, departemen QC/QA, institusi pendidikan dan pelatihan, serta teknisi Ultrasonic Testing.

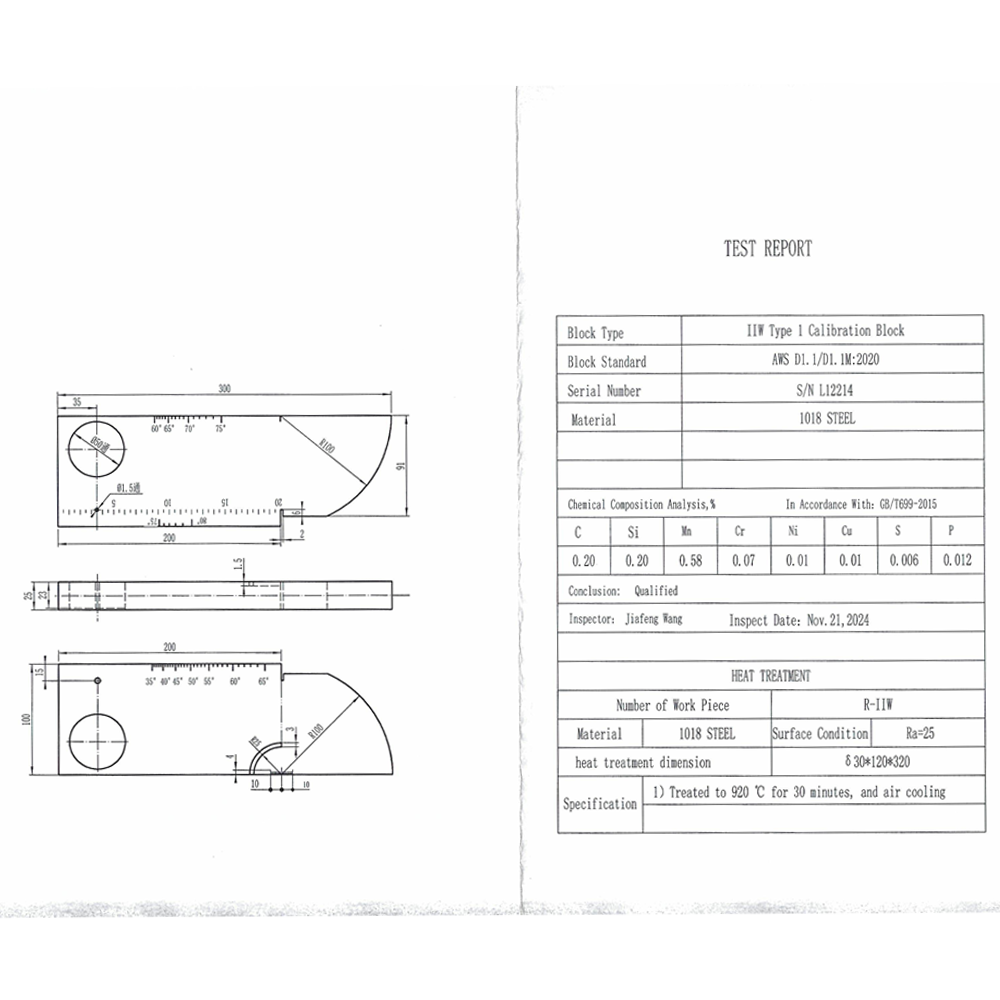

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi IIW V-1 |
| Tipe | IIW Type 1 / V-1 |
| Nama Lain | Dutch Test Block |
| Material | Baja Karbon |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Ketebalan Referensi | 25 mm |
| Radius Utama | R100 mm |
| Busur Referensi | φ50 mm |
| Lubang Referensi | φ1,5 mm |
| Bidang Resolusi | 85 mm, 91 mm, 100 mm |
| Interval Kalibrasi | 100 mm |
| Dimensi | 300 × 100 × 25 mm |
| Berat Bersih | ±5,0 kg |
| Berat Kotor | ±6,5 kg |

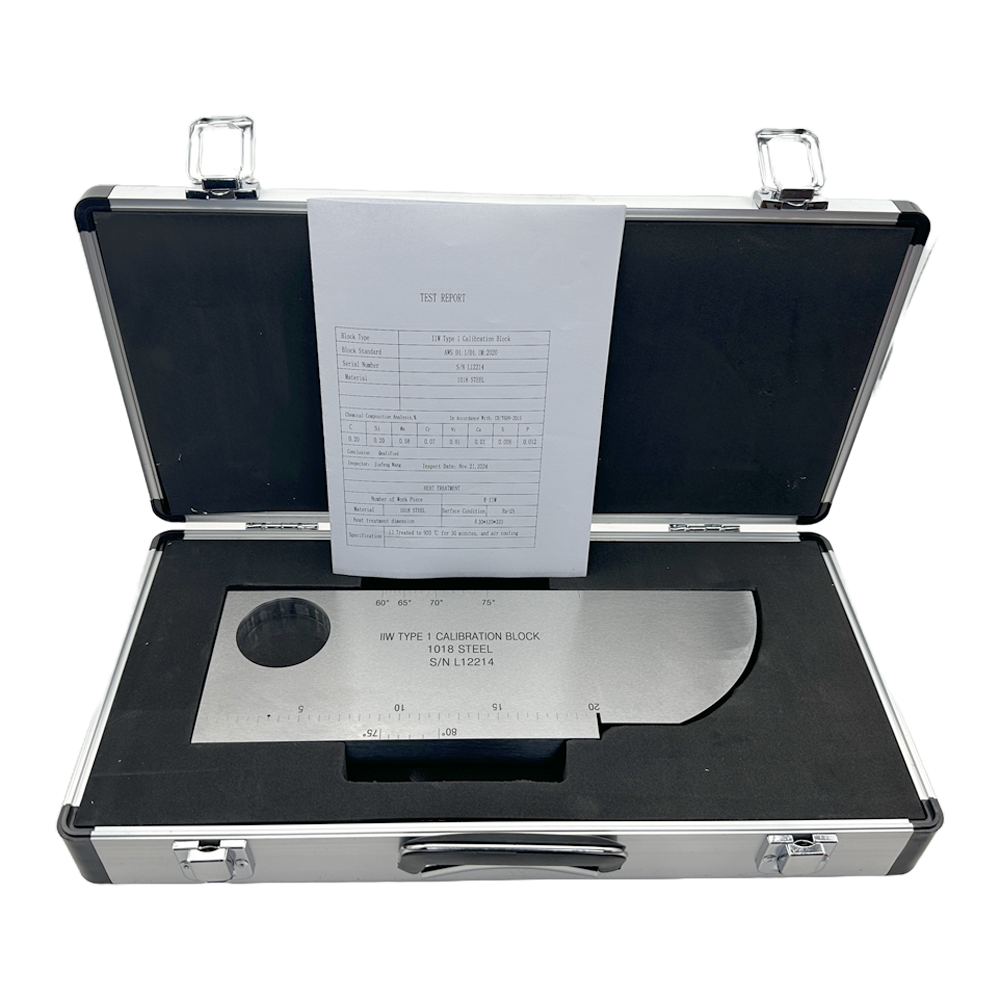

| Kotak Penyimpanan | Engineering Plastic Case |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Parameter Pemeriksaan | Range, linearity, sound path, beam angle, sensitivity, resolution, index point, dead zone |
| Standar | ASTM E164, BS 2704 A2 Mod. 1, DIN 54-120, ISO 2400 |
| Kustomisasi | Tersedia berdasarkan kebutuhan pelanggan |
