Pada versi Stainless Steel 304, material blok dapat menjadi referensi untuk aplikasi yang berkaitan dengan material stainless steel. Perbedaan material, perlakuan panas, tekstur, arah pengerolan, serta kondisi manufaktur dapat memengaruhi kecepatan suara dan redaman ultrasonik, sehingga perlu diperhatikan dalam prosedur kalibrasi.
Poin Penggunaan Kunci
1. Kalibrasi rentang dan linearitas horizontal
Bagian blok dengan ketebalan 25 mm dapat digunakan untuk memeriksa rentang dinamis dan linearitas horizontal Ultrasonic Flaw Detector serta membantu menyesuaikan rentang deteksi gelombang longitudinal.
2. Pemeriksaan sudut refraksi dan sensitivitas
Busur φ50 mm dan lubang φ1,5 mm dapat digunakan untuk mengukur sudut refraksi probe sudut serta mengevaluasi margin sensitivitas probe gelombang longitudinal. Fitur ini juga dapat membantu memperkirakan zona mati probe lurus dan mengevaluasi kemampuan penetrasi kombinasi instrumen dan probe.
3. Pemeriksaan titik indeks dan zona mati probe sudut
Permukaan busur R100 mm digunakan untuk menentukan titik indeks probe sudut dan zona mati. Hasilnya dapat membantu memperbaiki rasio sumbu waktu dan posisi titik nol.
4. Pengukuran resolusi longitudinal
Tiga bidang takik dengan jarak referensi 85 mm, 91 mm, dan 100 mm digunakan untuk mengevaluasi resolusi longitudinal probe lurus.
5. Pemeriksaan arah berkas suara
Tepi sudut kanan pada blok dapat digunakan untuk memeriksa sudut kemiringan atau arah berkas suara probe sudut.
Apa Itu Blok Kalibrasi Ultrasonik?
Blok kalibrasi ultrasonik adalah standar referensi dengan bentuk dan fitur geometris tertentu yang digunakan untuk melakukan kalibrasi, penyetelan, dan verifikasi sistem Ultrasonic Testing. Bentuk dan ukuran blok dipilih berdasarkan karakteristik benda kerja serta metode pemeriksaan yang digunakan.
Blok kalibrasi membantu memastikan parameter seperti jarak, sensitivitas, resolusi, linearitas, sudut probe, titik indeks, dan zona mati dapat diverifikasi sebelum inspeksi. Untuk mendapatkan hasil yang akurat, material blok dan benda kerja sebaiknya dipertimbangkan agar karakteristik akustiknya sesuai dengan kebutuhan pemeriksaan.
Apa Itu Blok IIW?
Blok IIW merupakan blok kalibrasi yang dikembangkan untuk membantu menentukan karakteristik operasional sistem pengujian ultrasonik, termasuk penggunaan probe sudut dan probe lurus. Blok IIW memiliki fitur geometris yang memungkinkan beberapa parameter UT diperiksa menggunakan satu blok referensi.
Karakteristik ultrasonik blok dapat dipengaruhi oleh material, perlakuan panas, tekstur, arah pengerolan, kondisi pengecoran atau pembentukan, redaman, serta kecepatan akustik. Oleh karena itu, pemilihan material blok menjadi faktor penting dalam prosedur kalibrasi.

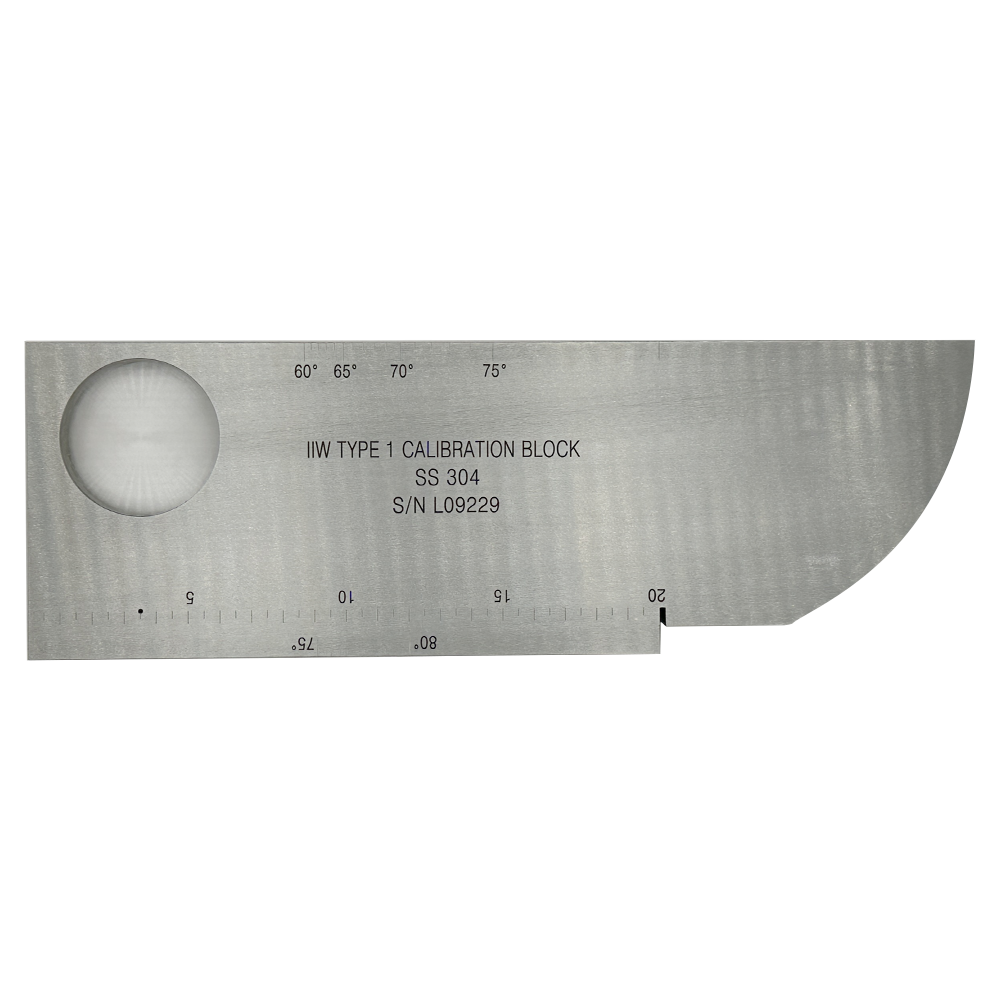

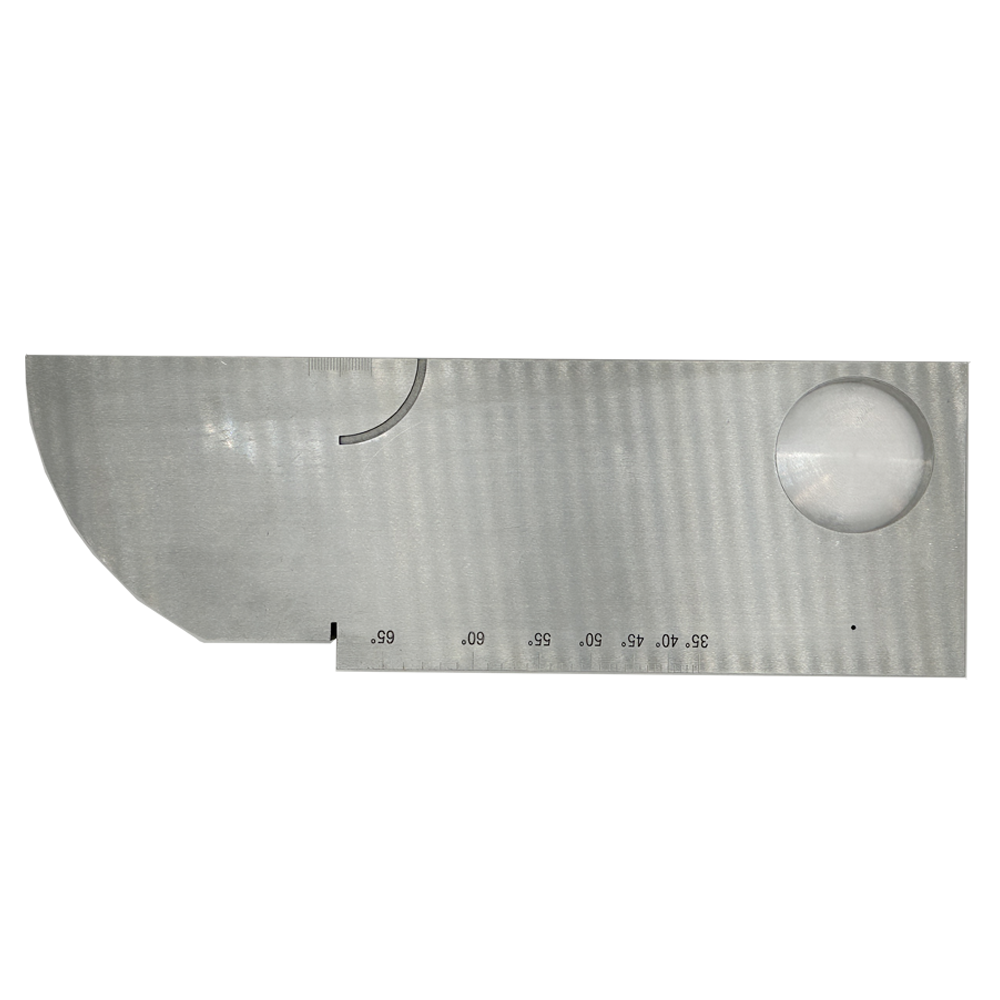

Fitur Utama
- IIW V-1 / IIW Type 1 Calibration Block.
- Digunakan untuk kalibrasi peralatan Ultrasonic Testing.
- Material Stainless Steel 304.
- Sistem ukuran metrik.
- Memiliki radius R100 mm.
- Memiliki busur referensi φ50 mm.
- Dilengkapi lubang referensi φ1,5 mm.
- Memiliki skala referensi yang terukir.
- Dilengkapi slot pada titik nol.
- Mendukung kalibrasi pada interval rentang 100 mm.
- Dapat digunakan untuk probe lurus dan probe sudut.
- Membantu pemeriksaan sound path, beam angle, sensitivity, resolution, index point, dan dead zone.
- Cocok untuk laboratorium maupun inspeksi lapangan.
- Tersedia opsi kustomisasi berdasarkan kebutuhan pelanggan.
Standar
Blok kalibrasi V-1 mengacu pada beberapa standar dan referensi pengujian ultrasonik, antara lain:
- AWS D1.1/D1.1M:2020 – Structural Welding Code – Steel
- BS 2704 Block A2 Mod. 1
- DIN 54-120
- ISO 2400
Aplikasi
Blok Kalibrasi IIW V-1 Stainless Steel 304 digunakan untuk berbagai aplikasi Non-Destructive Testing (NDT), khususnya pemeriksaan ultrasonik pada sambungan las dan material stainless steel. Blok ini membantu operator melakukan kalibrasi dan verifikasi peralatan sebelum pemeriksaan benda kerja.
Aplikasinya meliputi fabrikasi stainless steel, pressure vessel, perpipaan, struktur logam, industri minyak dan gas, pembangkit listrik, manufaktur, galangan kapal, laboratorium NDT, perusahaan inspeksi, QC/QA, serta pelatihan teknisi Ultrasonic Testing.

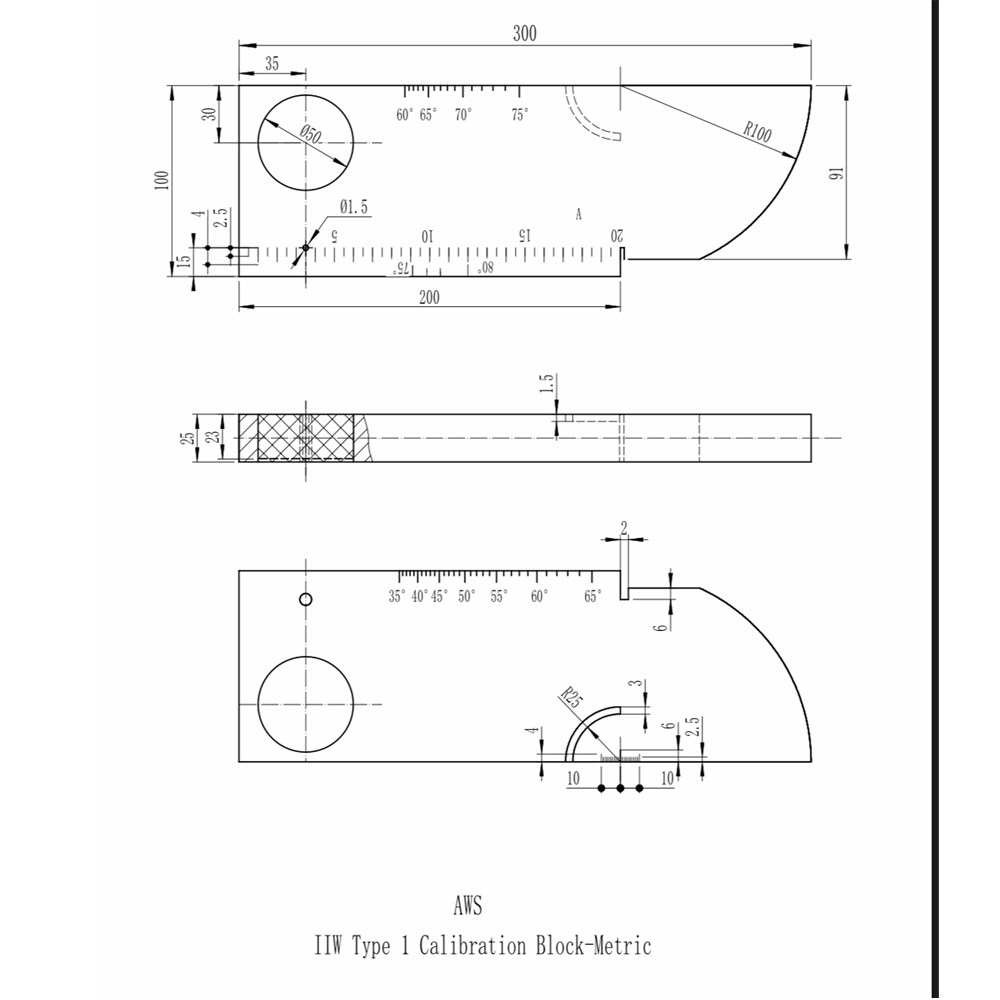

Spesifikasi Produk

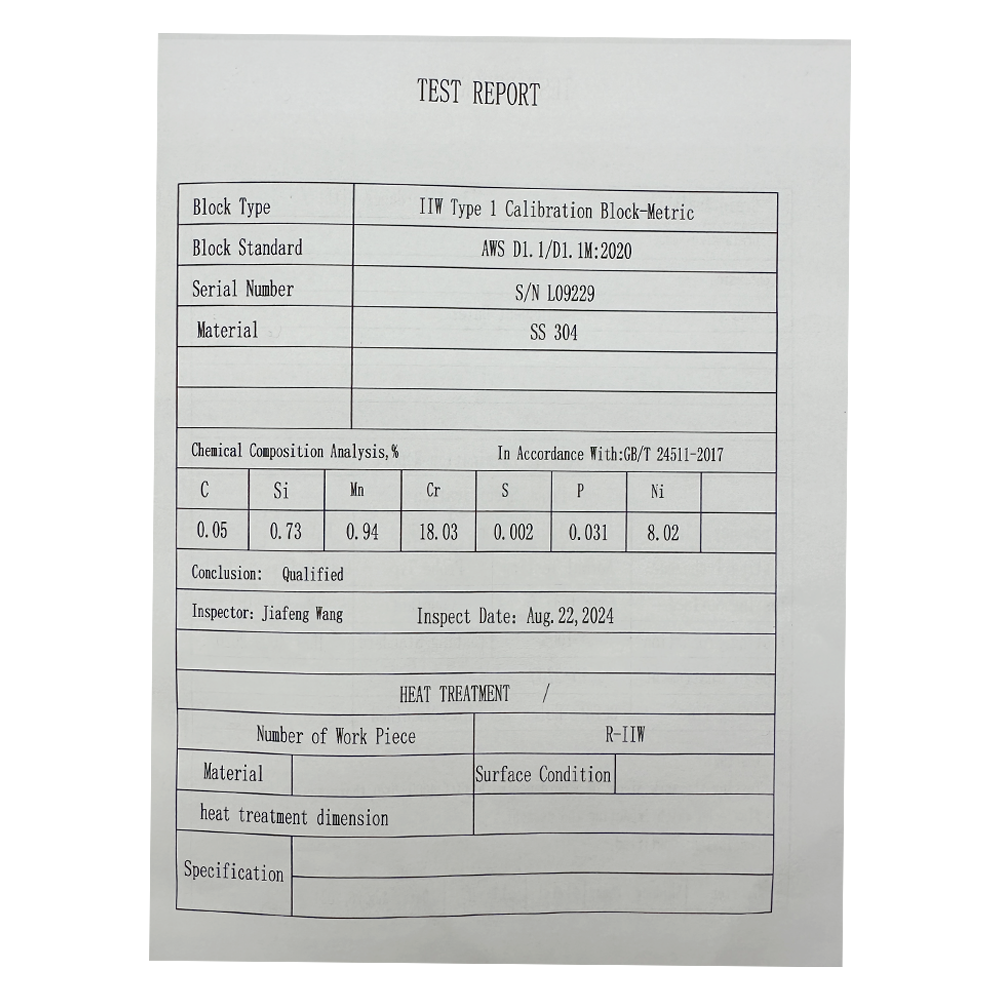

| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi IIW V-1 |
| Tipe | IIW Type 1 / V-1 |
| Material | Stainless Steel 304 |
| Sistem Ukuran | Metrik |
| Ketebalan | 25 mm |
| Radius Utama | R100 mm |
| Busur Referensi | φ50 mm |
| Lubang Referensi | φ1,5 mm |
| Bidang Resolusi | 85 mm, 91 mm, 100 mm |
| Interval Kalibrasi | 100 mm |
| Dimensi | 300 × 100 × 25 mm |
| Berat Bersih | ±5,0 kg |
| Berat Kotor | ±6,5 kg |

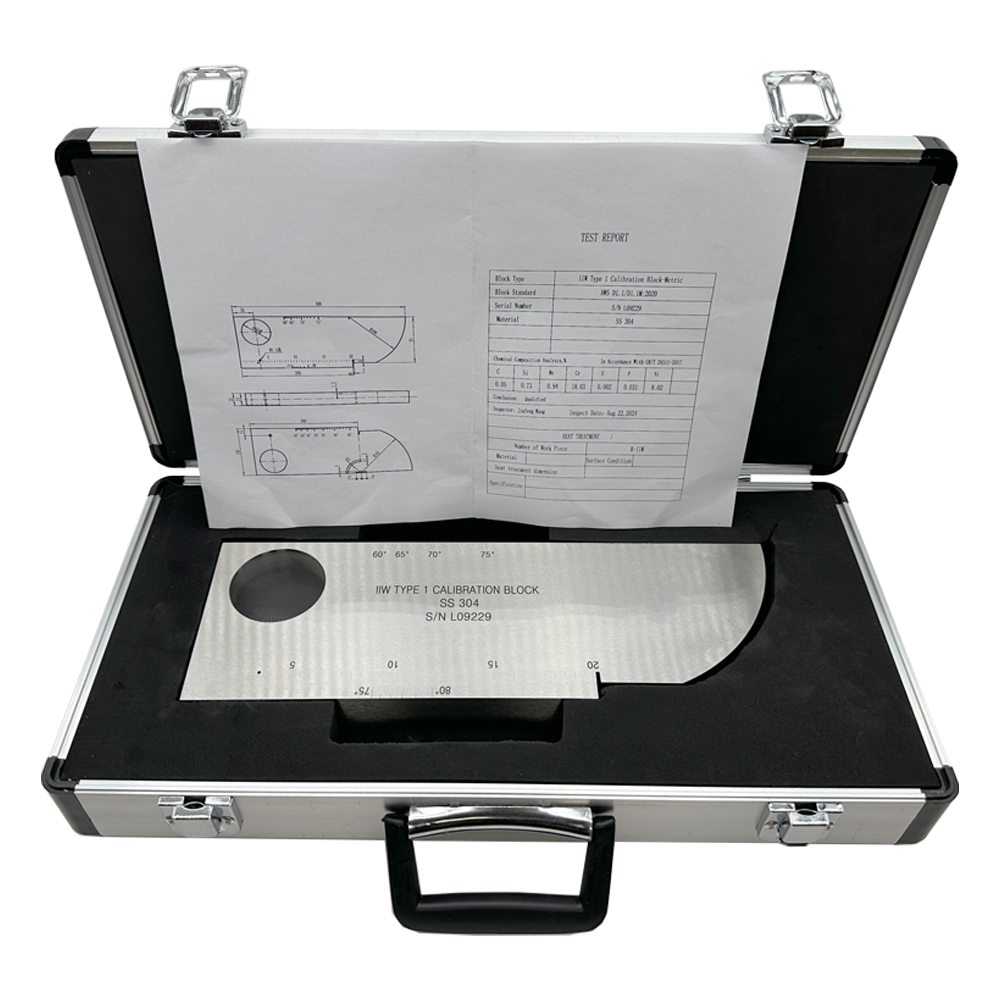

| Kotak Penyimpanan | Engineering Plastic Case |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Standar | AWS D1.1/D1.1M:2020, BS 2704, DIN 54-120, ISO 2400 |
| Kustomisasi | Tersedia berdasarkan kebutuhan pelanggan |
