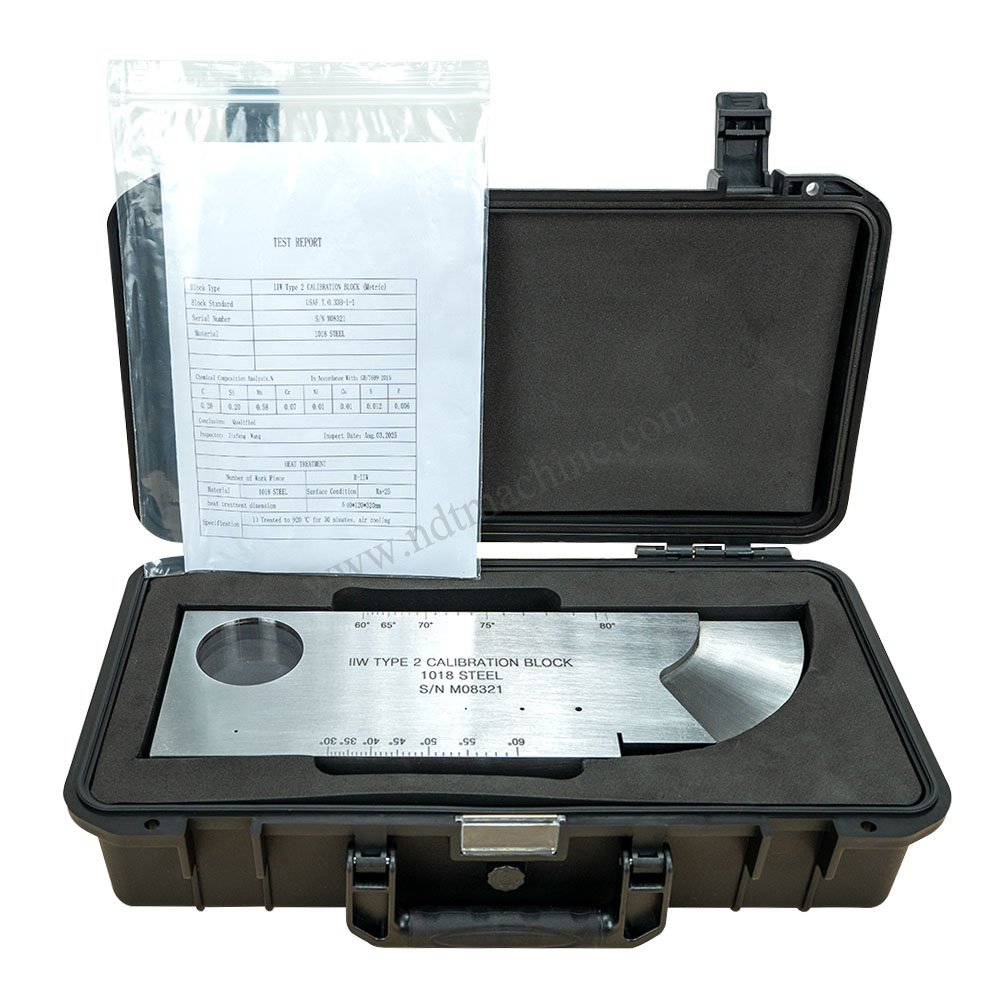

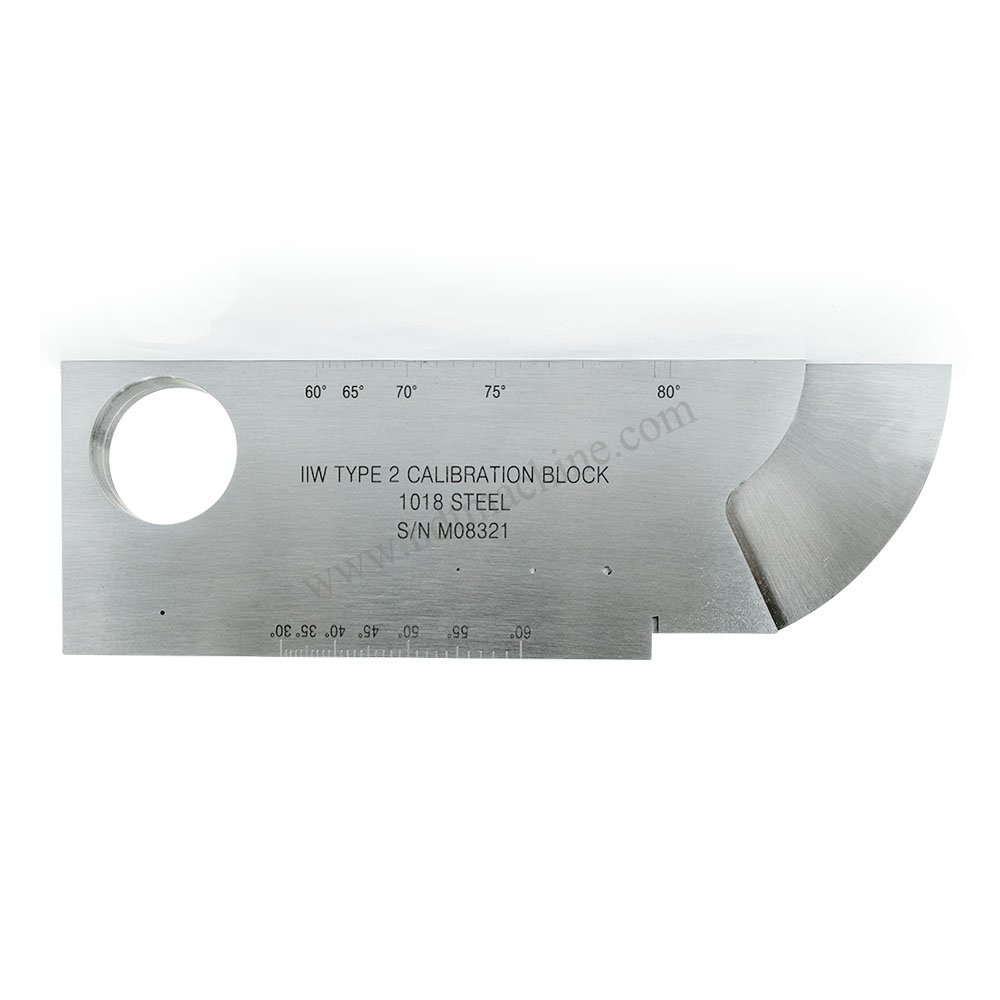

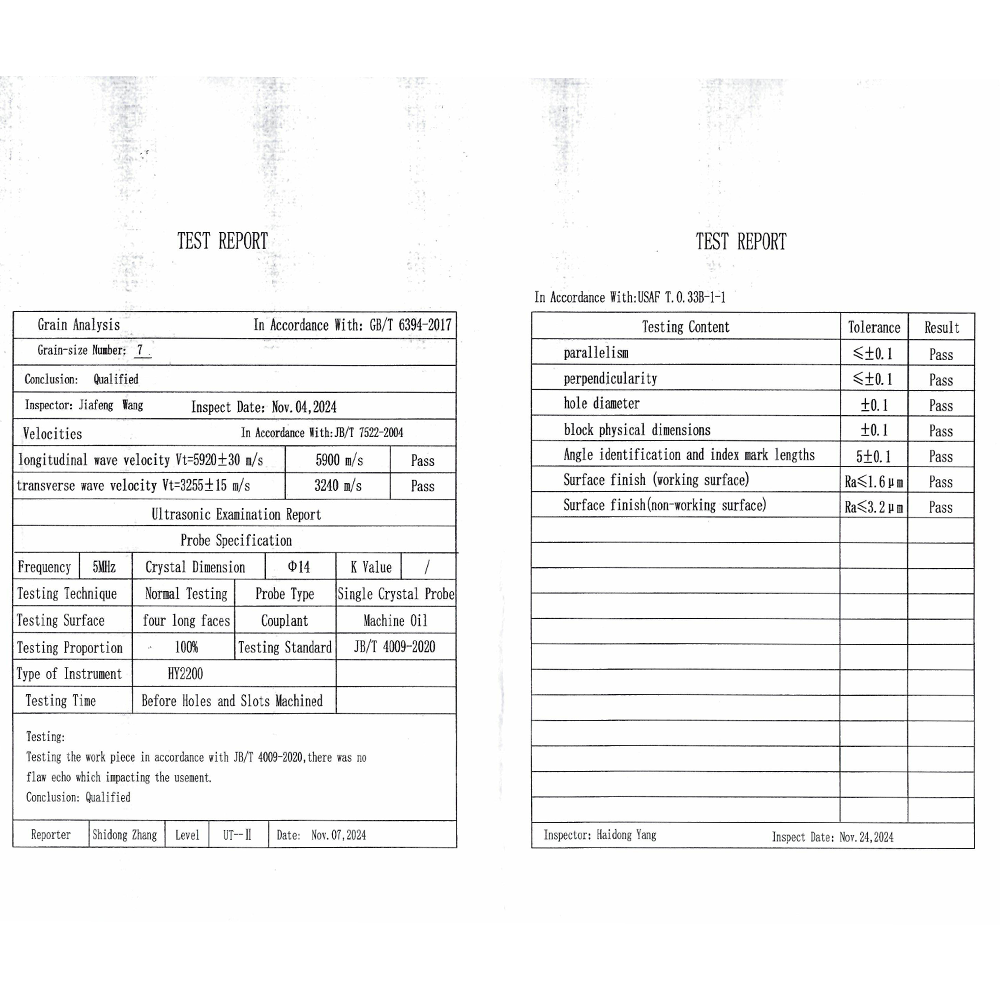

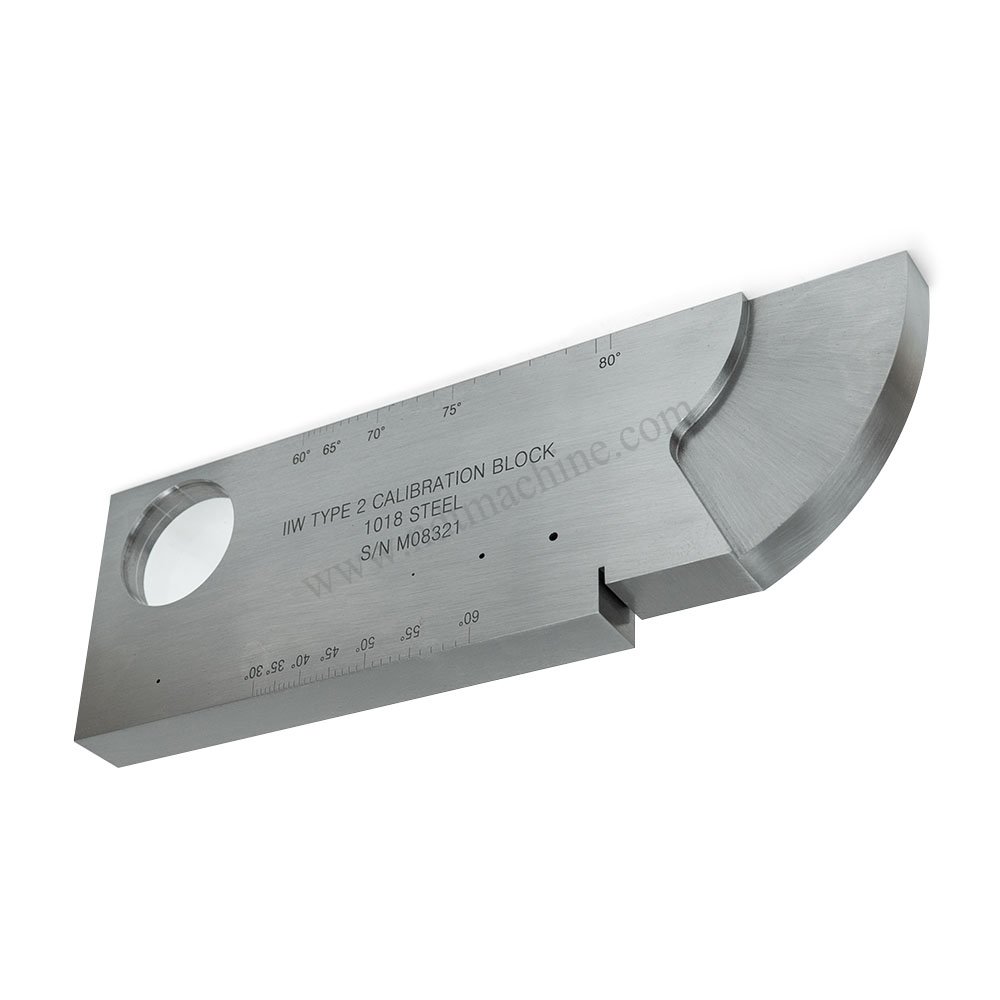

Dalam pengujian ultrasonik, kalibrasi jarak diperlukan untuk memastikan sistem UT mampu menentukan posisi indikasi secara akurat. IIW Type 2 Calibration Block menyediakan fitur geometris yang telah ditentukan sebagai referensi bagi operator dalam melakukan penyetelan dan verifikasi instrumen.
Blok ini merupakan pengembangan dari IIW Type 1 Calibration Block, dengan konfigurasi radius 50 mm dan cut-out 6 mm yang ditempatkan pada radius 100 mm. Geometri tersebut dapat digunakan sebagai referensi dalam proses kalibrasi jarak, khususnya untuk memastikan respons dan pengukuran sound path pada peralatan Ultrasonic Testing.
Dengan dimensi 30 × 10 × 2,5 cm dan berat sekitar 6,5 kg, blok ini memiliki konstruksi yang sesuai untuk penggunaan profesional di laboratorium maupun lapangan.
Fitur Utama
- IIW Type 2 Calibration Block.
- Merupakan versi modifikasi dari IIW Type 1 Calibration Block.
- Digunakan untuk kalibrasi jarak Ultrasonic Testing.
- Memiliki radius 50 mm × 6 mm cut-out.
- Konfigurasi tersebut di-superposed pada radius 100 mm.
- Membantu verifikasi pengukuran sound path dan jarak ultrasonik.
- Cocok untuk pemeriksaan dan penyetelan peralatan UT.
- Berat sekitar 6,5 kg.
- Dimensi 30 × 10 × 2,5 cm.
- Mengacu pada ASTM E164 dan USAF T.O.33B-1-1.
Standar
Blok Kalibrasi IIW Tipe 2 mengacu pada:
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination of Weldments
- USAF T.O.33B-1-1 – Technical Order for Ultrasonic Inspection
Standar dan prosedur penggunaannya harus disesuaikan dengan metode inspeksi serta persyaratan teknis yang berlaku pada pekerjaan.
Aplikasi
Blok Kalibrasi IIW Tipe 2 digunakan terutama untuk kalibrasi jarak dan verifikasi sistem Ultrasonic Testing. Aplikasinya mencakup pemeriksaan sambungan las, pelat baja, struktur baja, pressure vessel, komponen mesin, forging, dan berbagai komponen industri yang diperiksa menggunakan metode UT.
Blok ini juga sesuai untuk digunakan di laboratorium NDT, perusahaan inspeksi, fabrikator, departemen QC/QA, institusi pelatihan, dan teknisi Ultrasonic Testing untuk melakukan pengecekan performa peralatan sebelum inspeksi.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi IIW Tipe 2 |
| Jenis | IIW Type 2 Calibration Block |
| Fungsi | Kalibrasi Jarak Ultrasonik |

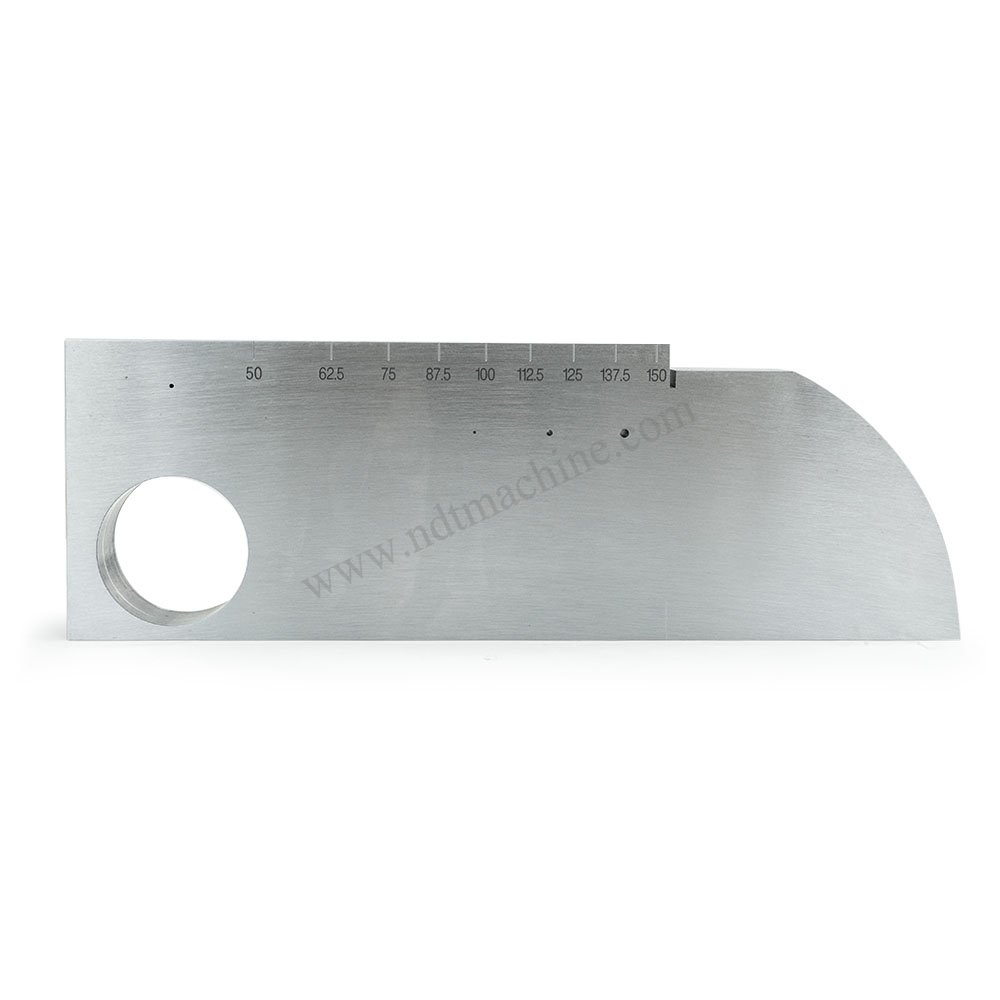

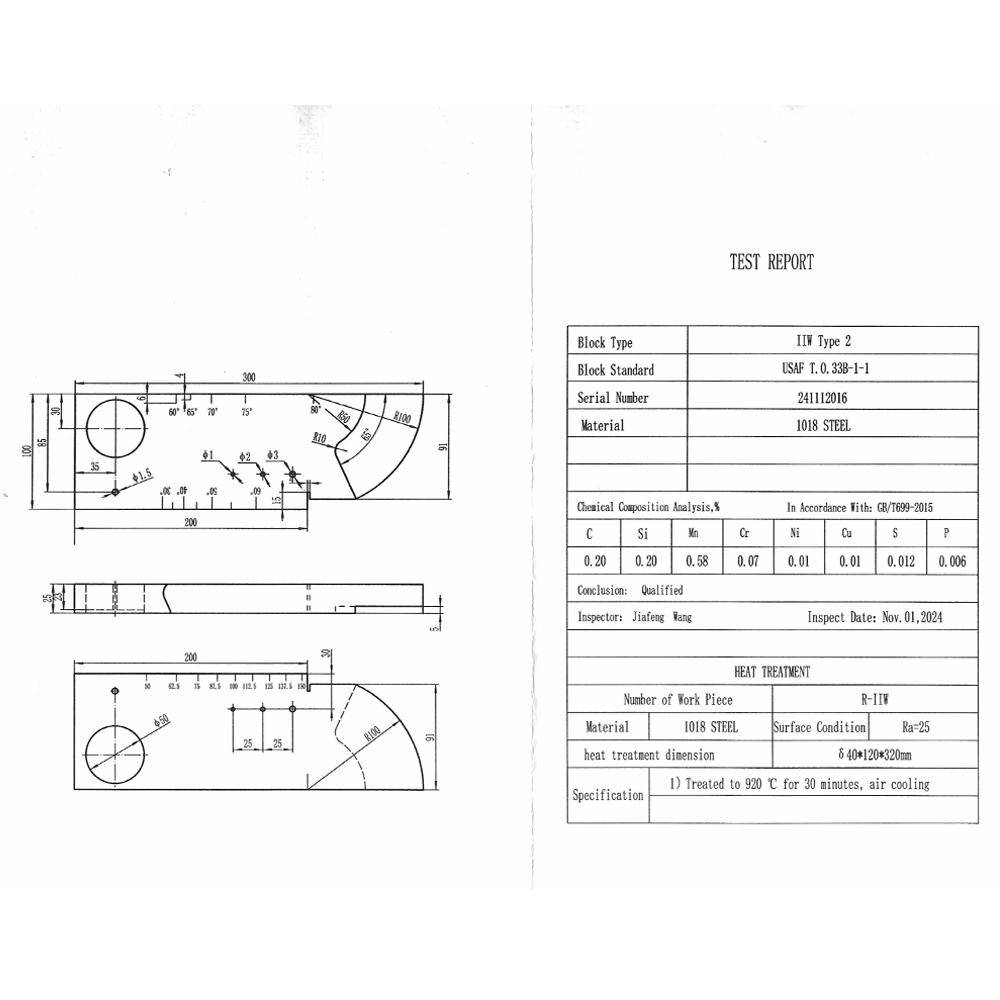

| Konfigurasi | Radius 50 mm × 6 mm cut-out pada radius 100 mm |
| Dimensi | 30 × 10 × 2,5 cm |
| Berat | ±6,5 kg |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Standar | ASTM E164 / USAF T.O.33B-1-1 |
| Aplikasi | Kalibrasi jarak dan verifikasi sistem UT |
| Penggunaan | NDT, QC, QA, laboratorium dan inspeksi lapangan |
