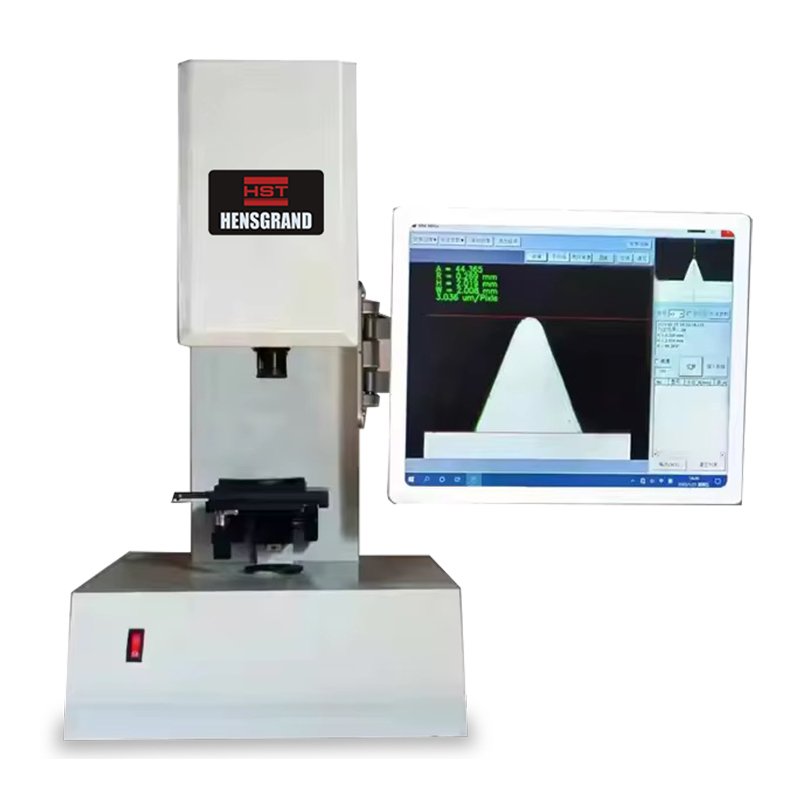

HST IMG-15 Alat Pencitraan Takik Spesimen Uji Impak
Aplikasi:
IMG-15 Impact Specimen Notch Imaging Instrument merupakan alat optik khusus yang dirancang untuk memeriksa kualitas takik (notch) pada spesimen uji impak Charpy. Alat ini dikembangkan berdasarkan kebutuhan pengguna serta mengacu pada persyaratan GB/T 229-2020 “Metal Charpy Notch Impact Test Method”, sehingga mampu melakukan inspeksi takik tipe V dan tipe U dengan tingkat akurasi yang tinggi.
Dengan memanfaatkan teknologi pencitraan optik, profil takik berbentuk V atau U diperbesar dan ditampilkan pada layar komputer. Sistem kemudian membandingkan hasil pengukuran dengan profil standar untuk menentukan apakah dimensi dan bentuk takik telah memenuhi persyaratan pengujian. Alat ini menawarkan pengoperasian yang mudah, proses inspeksi yang cepat, perbandingan hasil yang intuitif, serta efisiensi tinggi, sehingga sangat cocok digunakan di laboratorium pengujian material, industri manufaktur, dan departemen Quality Control (QC).
Spesifikasi:
| MODEL | HST IMG-15 |
| Display size | 15 inches |
| Working table square shape | 110x125mm;Round table Φ90 mm;
Workbench glass diameter: Φ70 mm |
| Stroke of working table | Longitude: ±10mm,Latitude: ±10mm,Rise and fall: ±12mm |
| Scope of revolving of the worktable | 0 ° -360 ° |
| Camera acquisition pixels | 5 million |
| Objective lens magnification | 2.5X |
| Projection lens magnification | 20x |
| Light source (LED) | 12V 100W |
| Power supply | 220V,50HZ |
| Dimension | 450×350×650mm |
| Weight | about 26kg |
