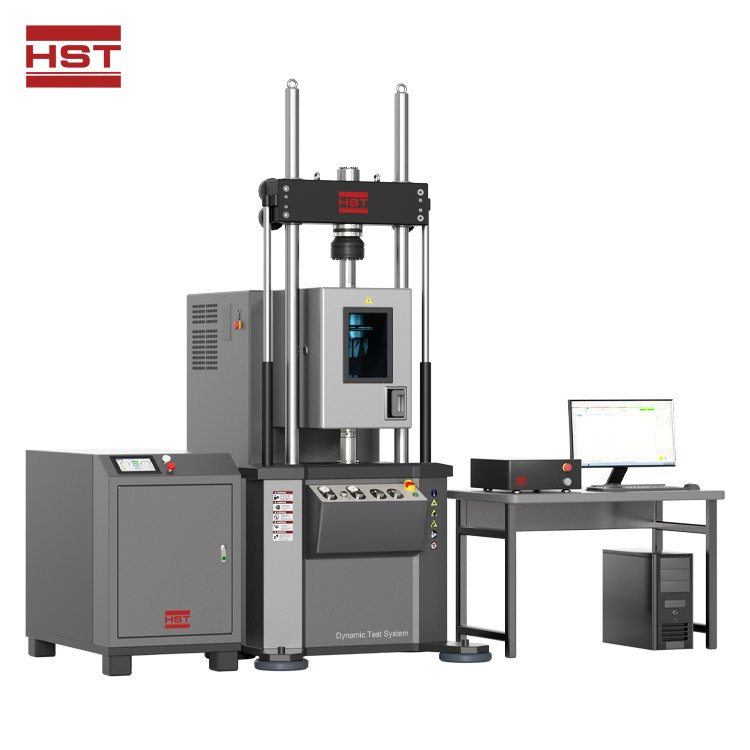

HST-HFT-BG High and Low Temperature Dynamic testing Systems
Aplikasi | Computer Control Electro-Hydraulic Servo Fatigue Testing Machine (HST-HFT Series B)
Computer Control Electro-Hydraulic Servo Fatigue Testing Machine seri ini digunakan untuk pengujian sifat mekanik statis dan dinamis pada berbagai material seperti logam, non-logam, dan komponen kecil yang bergerak. Mesin ini dapat melakukan pengujian tarik (tensile), tekan (compression), lentur (bending), low cycle fatigue, high cycle fatigue, pertumbuhan retak (crack growth), serta fracture mechanics test dengan berbagai bentuk gelombang seperti sinus, segitiga, persegi, trapesium, random wave, dan kombinasi waveform.
Kondisi Lingkungan Pengujian
1. High & Low Temperature Environmental Chamber
Ruang uji suhu ini memiliki rentang temperatur -70℃ hingga +350℃, dengan beberapa pilihan spesifikasi. Sistem pendingin menggunakan liquid nitrogen refrigeration atau compressor refrigeration.
Dapat dilengkapi dengan hydraulic clamp full-temperature, sehingga penjepitan spesimen langsung di dalam chamber tanpa sambungan tambahan. Sistem ini sangat stabil dan cocok untuk pengujian material komposit, adhesive (perekat), karet, dan material teknik lainnya.
2. High Temperature Furnace
Furnace suhu tinggi memiliki rentang temperatur +100℃ hingga +1700℃. Tersedia dalam bentuk small square high temperature furnace dan dapat dilengkapi high temperature extensometer.
Sangat cocok untuk low-cycle fatigue test pada material logam.
3. Salt Spray Chamber
Ukuran ruang dan tingkat penyemprotan garam (salt spray precipitation) dapat disesuaikan sesuai kebutuhan pengguna. Cocok untuk pengujian material tahan korosi, serta fatigue test dan fracture mechanics test pada material anti-korosi.
| Model | HST-HFT25B | HST-HFT50B | HST-HFT100B | HST-HFT250B | HST-HFT500B |
|---|---|---|---|---|---|
| Gaya dinamis maksimum | ±25 kN | ±50 kN | ±100 kN | ±250 kN | ±500 kN |
| Gaya statis maksimum | 25 kN | 50 kN | 100 kN | 250 kN | 500 kN |
| Rentang beban | 2% – 100% FS | ||||
| Akurasi beban dinamis | ±1% | ||||
| Stroke aktuator | 150 mm | ||||
| Rentang pengukuran perpindahan | 0 – 150 mm (±75 mm) | ||||
| Resolusi perpindahan | 0.001 mm | ||||
| Kesalahan deformasi | ±0.5% | ||||
| Frekuensi uji sinus | 0.01 – 30 Hz (opsional hingga 50 / 100 Hz) | ||||
| Ruang uji vertikal | 800 mm / 800 mm / 800 mm / 1000 mm / 1000 mm | ||||
| Tinggi meja kerja | 825 mm | ||||
| Jarak antar kolom | 545 mm / 545 mm / 545 mm / 635 mm / 635 mm | ||||
| Diameter kolom | 80 mm / 76.2 mm | ||||
| Kekakuan rangka | 3 × 10⁸ | ||||
| Ukuran frame | 1010 × 720 × 2900 mm / 1148 × 795 × 3252 mm | ||||
| Berat mesin | 1200 kg | ||||
| Koaksialitas fixture hidrolik | ≤5% | ||||
| Daya listrik | AC 380V ±10%, 50Hz | ||||
| Rentang temperatur | -60℃ ~ +300℃ / -70℃ ~ +300℃ / -100℃ ~ +300℃ / +200℃ ~ +1200℃ |
Standar ASTM
- ASTM D3039 – Uji tarik material komposit
- ASTM D2344 – Uji shear interlaminar (short beam)
- ASTM D790 – Uji lentur plastik/komposit
- ASTM D3518 – Uji shear in-plane komposit
- ASTM D5023 / D5024 / D5026 – Uji material plastik & komposit
- ASTM D5418 – Analisis sifat dinamis material
- ASTM D5992 – Uji fatigue plastik
- ASTM D6272 – Uji lentur 4 titik
- ASTM D7028 – Uji modulus komposit
- ASTM E21 – Uji tarik suhu tinggi
- ASTM E290 – Uji bending logam
- ASTM E517 – Uji deformasi plastik
- ASTM E646 – Uji strain hardening material
- ASTM E8 / E8M – Uji tarik logam
- ASTM E9 – Uji tekan logam
Standar ISO
- ISO 10113 – Plastic strain ratio
- ISO 10275 – Uji deformasi logam
- ISO 14125 – Uji lentur komposit
- ISO 6892-1 / 6892-2 – Uji tarik logam
- ISO 7438 – Uji bending logam
- ISO 14129 – Uji shear komposit
- ISO 527-4 / 527-5 – Uji tarik plastik & komposit
- ISO 6721-4 / 6721-12 – Sifat viskoelastik plastik
Standar EN
- EN 2561 / EN 2562 – Uji material komposit
- EN 2597 – Uji material teknik
- EN 2746 – Uji struktur material
- EN 6031 – Standar pengujian material
