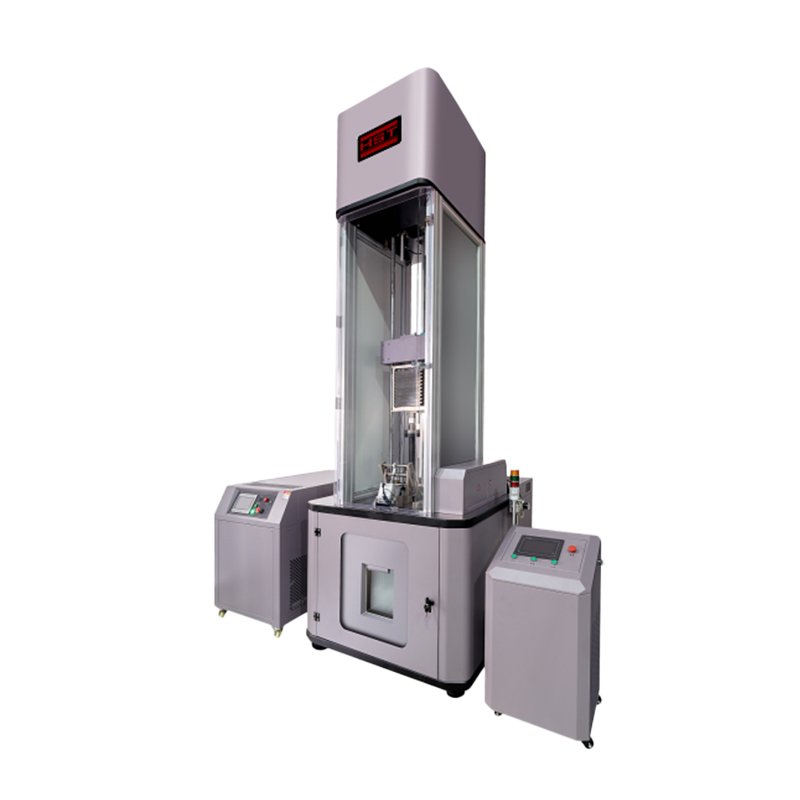

HST-DIT1800E Mesin Uji Impak Ejeksi
Aplikasi:
HST-DIT1800E Ejection Impact Testing Machine merupakan mesin uji impak yang dirancang untuk menguji ketahanan benturan (impact resistance) pada berbagai jenis pipa dan pelat (plate), baik yang terbuat dari logam maupun non-logam, seperti plastik, keramik, nilon (nylon), serta berbagai material konstruksi dan bahan bangunan lainnya.
Mesin ini dilengkapi dengan sensor gaya impak (impact force sensor) dan sistem pengujian berpresisi tinggi yang dipadukan dengan kartu akuisisi data berkecepatan tinggi (high-speed data acquisition card). Sistem tersebut menggunakan teknologi sensor berbasis osiloskop untuk mengukur secara real-time nilai beban dan deformasi selama proses patahnya spesimen akibat benturan.
Selain itu, alat ini mampu menganalisis berbagai parameter penting, seperti energi serap impak (impact absorbed energy), kurva gaya–perpindahan–energi (force-displacement-energy curve), serta karakteristik kurva selama proses impak berlangsung. Hasil pengujian yang akurat dan komprehensif menjadikan mesin ini sangat ideal untuk kebutuhan quality control (QC), penelitian dan pengembangan (R&D), laboratorium pengujian material, serta industri manufaktur yang memerlukan evaluasi performa material sesuai standar internasional.
Standar:
HST-DIT1800E Ejection Impact Testing Machine dirancang untuk memenuhi berbagai standar pengujian internasional, sehingga mampu menghasilkan data pengujian yang akurat, konsisten, dan dapat diandalkan untuk kebutuhan quality control (QC), penelitian, serta pengembangan material.
Mesin ini mendukung metode pengujian sesuai standar berikut:
- ASTM D7136/D7136M-05 – Standar metode pengujian drop-weight impact untuk menentukan ketahanan kerusakan akibat benturan pada material komposit berbasis matriks polimer.
- ASTM D3763-02 – Standar pengujian impak berinstrumen (instrumented impact testing) untuk mengukur karakteristik impak dan perilaku patahan pada material plastik menggunakan sistem akuisisi data berkecepatan tinggi.
- ASTM E23-07a – Standar pengujian Charpy Impact Test untuk mengevaluasi ketangguhan impak material logam terhadap beban dinamis.
Spesifikasi:
| Model | HST DIT 1800E |
| Impact energy | 6～1800J |
| Impact speed | 1.6～20m/s |
| impact height | 0.1～1.2m(Simulation up to 20m) |
| maximum impact speed | 7m/s～20m/s（70kg～3kg） |
| Hammer lifting speed | 1m/min～3m/min Continuous adjustable |
| Hammer head positioning accuracy | 1mm |
| Maximum load of impact force sensor | 100kN |
| Impact force value sensor static linear error | Full range ±1%（10%～50%FS）
Point by point ±2%（50%～100%FS） |
| A/D sampling resolution | 16bits |
| Maximum sampling frequency | 2MHz |
| Frequency response | 500kHz |
| Channel storage capacity | 60000 |
| Experimental dynamic error | <2% |
| Test area space | 720mm×660mm×580mm |
| Testing machine dimensions | 920×860mm×3300mm |
| Testing machine net weight | 1200kg |
| power supply | 220V±10%，50Hz±10%，3kw |
