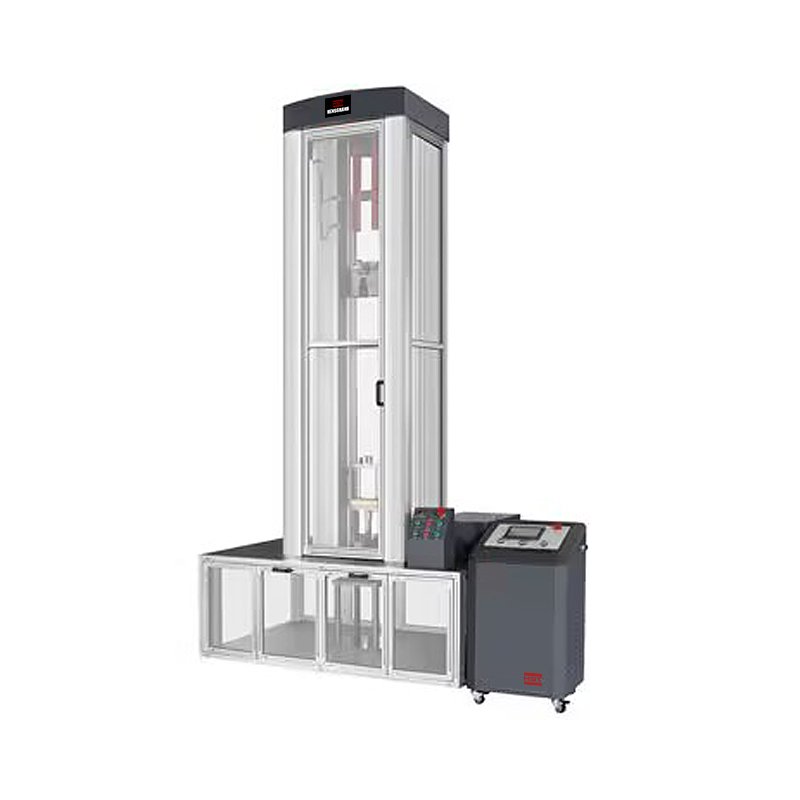

HST DIT 1800H Mesin Uji Impak Jatuh Kecepatan Tinggi 1800J
Aplikasi:
HST DIT 1800H High Speed Drop Impact Testing Machine dirancang khusus untuk melakukan pengujian impak jatuh (drop-weight impact test) pada berbagai jenis pipa dan pelat (plate), termasuk material plastik, keramik, nilon (nylon), serta berbagai bahan bangunan. Pengujian ini digunakan untuk mengevaluasi ketahanan material terhadap benturan berenergi tinggi sehingga dapat diketahui karakteristik kekuatan dan daya tahan material secara akurat.
Mesin ini dilengkapi dengan sensor gaya (force transducer), sistem akuisisi data berpresisi tinggi, serta sistem pengukuran yang canggih untuk merekam gaya impak, deformasi, dan parameter pengujian lainnya secara real-time. Teknologi tersebut memastikan hasil pengujian yang akurat, konsisten, dan dapat diandalkan.
Dengan performa tinggi dan sistem pengukuran berinstrumen, alat ini sepenuhnya memenuhi persyaratan pengujian impak berinstrumen (instrumented impact test) sesuai dengan berbagai standar internasional, sehingga sangat cocok digunakan di laboratorium pengujian material, industri manufaktur, lembaga penelitian, serta departemen quality control (QC).
Standar:
HST DIT 1800H High Speed Drop Impact Testing Machine dirancang untuk memenuhi berbagai standar pengujian internasional, sehingga mampu menghasilkan data uji yang akurat, konsisten, dan dapat diandalkan untuk kebutuhan quality control (QC), penelitian, serta pengembangan material.
Mesin ini mendukung metode pengujian sesuai standar berikut:
- ASTM D7136/D7136M – Metode pengujian ketahanan kerusakan akibat impak jatuh (drop-weight impact) pada material komposit berbasis matriks polimer.
- ASTM D7192 – Standar pengujian kerusakan material komposit setelah terkena impak.
- ASTM D5628 – Standar pengujian impak menggunakan instrumen (instrumented impact testing) untuk material plastik.
- ASTM D3763 – Metode pengujian impak berkecepatan tinggi menggunakan instrumen untuk material plastik.
- ASTM E23 – Standar pengujian impak Charpy pada material logam.
- ASTM D2444 – Metode pengujian ketahanan impak pada pipa termoplastik menggunakan metode beban jatuh.
- ASTM E208 – Standar Drop Weight Test (NDT) untuk menentukan suhu transisi getas (Nil-Ductility Transition Temperature) pada baja feritik.
- ISO 6603 – Standar pengujian impak jatuh berinstrumen untuk lembaran plastik.
- ISO 148 – Standar pengujian impak Charpy pada material logam.
- ISO 14556 – Standar pengujian impak Charpy berinstrumen pada material logam.
- EN 10045 – Standar Eropa untuk pengujian impak Charpy pada logam.
- DIN 50115 – Standar Jerman untuk metode pengujian impak material.
Spesifikasi:
| Model | HST DIT 1800H |
| Impact energy(j) | 0.59~1800 |
| Impact Velocity(m/s) | 0.77~24 |
| Drop height(mm) | 0.03~1.2(simulated to 29.4m) |
| Maximum Impact Velocity(m/s) | 7~24(70kg~2kg) |
| Striker lifting speed(m/min) | 1~3 adjustable |
| Striker positioning accuracy(mm) | 0.1 |
| Force transducer range(kN) | 1~200(made to order) |
| Force transducer static linearity accuracy(mm) | ±1% of full scale(10%~50FS)
±2% of full scale(50%~100FS) |
| A/D sampling resolution | 16 bits |
| Maximum sampling frequency | 2MHz |
| Frequency Response | 500kHz |
| Dynamic error | ≤ 2%
|
| Test space(mm) | 720×720×630 |
| Supply voltage | AC 220± 10%/ 50-60Hz |
| Dimensions(mm) | 850× 850× 3500 |
| Weight(Kg) | 300 |
