Overview

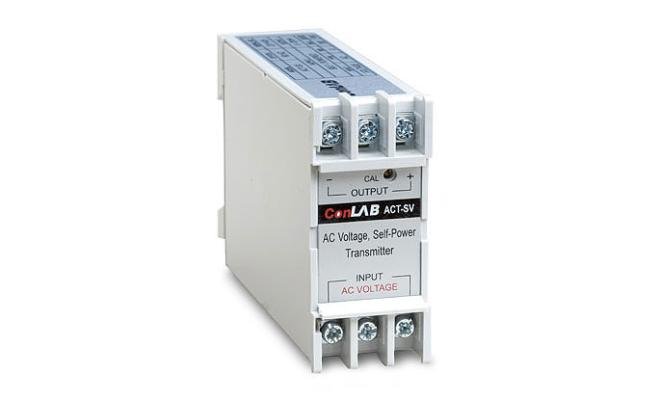

Transmitter Tegangan AC ini adalah transformator mandiri (self-powered) yang dirancang untuk memantau tegangan AC satu fasa berbentuk gelombang sinus. Tersedia dalam dua pilihan rentang pengukuran: 0–150 Volt AC dan 0–300 Volt AC, sensor ini ideal untuk aplikasi pemantauan listrik yang andal dan hemat daya.
Kompatibilitas logger:
HOBO MX1100 series: memerlukan kabel input 4–20 mA (SD-MA-420)
HOBO U12, UX120-006M, atau ZW series: memerlukan kabel input 4–20 mA (CABLE-4-20mA)
Fitur
Tersedia dalam dua rentang tegangan: 0–150 V AC dan 0–300 V AC
Tidak memerlukan catu daya eksternal
Output: 4–20 mA
Kompatibel dengan berbagai logger HOBO
Instalasi mudah dengan kabel input CABLE-4-20mA
Spesifikasi Teknis
Rentang pengukuran: 0–150 V dan 0–300 V RMS
Akurasi sensor:
< ±0,1% dari rentang (20%–120%)
±0,25% dari rentang (10%)Over-range: hingga +20% dari rentang
Overload maksimum: +40% dari rentang
Frekuensi input: 60 Hz AC
Catu daya: Mandiri (tidak memerlukan suplai eksternal)
Output: 0–20 mA analog
Waktu respon (90%): <240 milidetik
Kondisi operasi: -20°C hingga 70°C (–4°F hingga 158°F); 5–95% RH (non-kondensasi)
Bahan housing: Plastik polikarbonat
Perlindungan lingkungan:
Kotak: IP-50 (DIN 40050)
Terminal: IP-10 (DIN 40050)
Pemasangan: Rel DIN standar 35 mm
Catatan penting: Sensor ini dihubungkan langsung ke jalur listrik dan hanya boleh digunakan oleh personel yang kompeten dan bersertifikasi.
Persyaratan Kompatibilitas
Untuk logger U12 & H8: Kabel input 4–20 mA (Part # CABLE-4-20mA)
Untuk HOBO Energy Logger: Modul Analog FlexSmart (Part # S-FS-CVIA)
