HOBO Sensor Transformator Arus dengan Teknologi Self-Describing Self-Describing Current Transformer Sensor SD-CT-100

Categories: Hobo, Voltage & Current

About this item

Dirancang untuk digunakan dengan data logger multi-kanal HOBO MX1104 dan MX1105, transformator arus AC (AC current transformer) tipe split-core ini dilengkapi dengan sistem strain relief terintegrasi, yang memastikan probe tetap terpasang dengan aman pada logger. Solusi ideal untuk pemantauan arus AC jangka panjang dengan kemudahan pemasangan dan keandalan tinggi di lapangan.

Deskripsi Produk

Overview

Sensor arus AC tipe split-core ini dirancang untuk digunakan dengan HOBO MX1104 dan MX1105 Multi-Channel Data Loggers. Dilengkapi dengan strain relief terintegrasi (locking jack), sensor ini memastikan koneksi probe tetap aman selama digunakan. Teknologi Self-Describing memungkinkan sensor mengirimkan informasi konfigurasi secara otomatis ke logger, tanpa perlu pemrograman atau pengaturan lanjutan oleh pengguna.

Fitur Utama

✅ Teknologi Self-Describing untuk pemasangan cepat dan tanpa konfigurasi manual

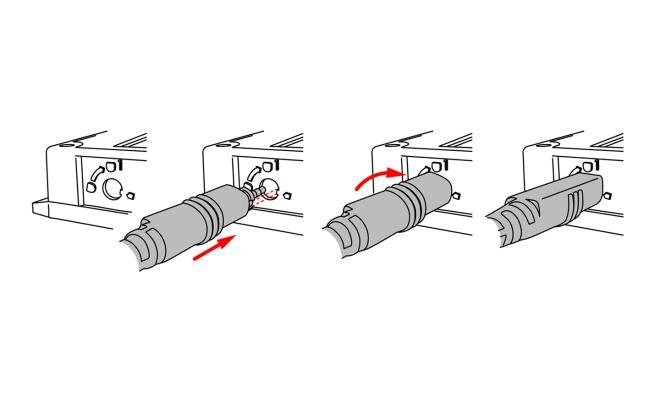

🔒 Locking jack menjamin koneksi kuat dan tidak mudah terlepas dari logger

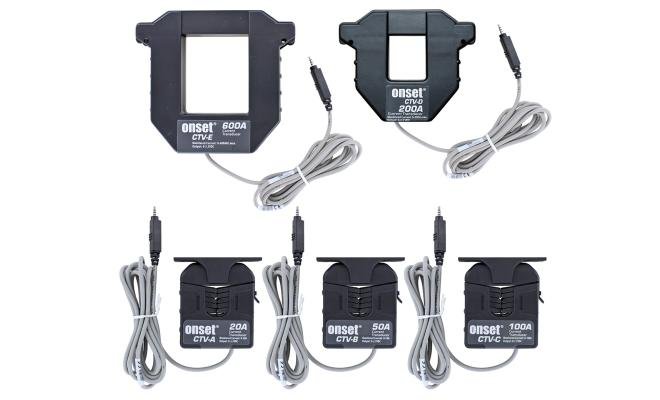

🔄 Tersedia dalam 5 rentang pengukuran arus:
- 2–20 A
- 5–50 A
- 10–100 A
- 20–200 A
- 60–600 A
🎯 Akurasi tinggi: ±2,1% dari skala penuh, dalam rentang 10%–100% beban
⚡ Jenis sinyal: Arus AC gelombang sinus satu fasa, 50 Hz atau 60 Hz
🔁 Faktor daya beban: 0,5 hingga 1,0 (lead atau lag)
🔌 Panjang kabel: 1,8 meter (6 kaki)
📋 Sertifikasi: UL Listed (terdaftar di Underwriters Laboratories)

Spesifikasi Teknis

🔌 Rentang Arus

Tersedia dalam 5 model, masing-masing dengan rentang pengukuran berbeda (lihat tabel di bawah)

🎯 Akurasi

±2,1% dari skala penuh (termasuk akurasi logger)

⚡ Tipe Arus Masukan

Arus AC (gelombang sinus)
Satu fasa, frekuensi 50 Hz atau 60 Hz
Faktor daya beban: 0,5 hingga 1,0 (leading atau lagging)

🔄 Output

0–2,5 VDC

⚠️ Tegangan Maksimum (Rating Tegangan)

600 VAC

🌡️ Rating Suhu Operasional

Lihat pada tabel spesifikasi per model

🏗️ Konstruksi

Rumah sensor dari plastik cetak
Untuk penggunaan di dalam ruangan, sesuai dengan standar UL508

🔗 Kabel

Panjang kabel: 1,8 meter (6 kaki)

📏 Dimensi & Spesifikasi Model

Part No.	Rentang Arus (A AC)	Waktu Respon (ms)	Ukuran Jendela (Window Size)	Panjang (Outer Length)	Lebar (Outer Width)	Tinggi (Height)

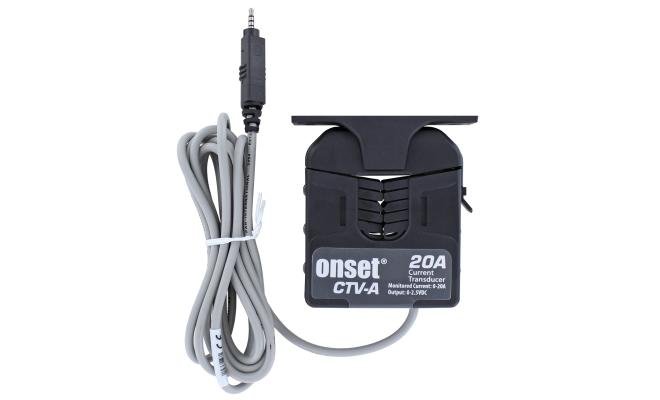

SD-CT-020	2–20 A	440	28 × 20 mm (1.1 × 0.8 in.)	79 mm (3.1 in.)	71 mm (2.8 in.)	36 mm (1.4 in.)
SD-CT-050	5–50 A	200	28 × 20 mm (1.1 × 0.8 in.)	79 mm (3.1 in.)	71 mm (2.8 in.)	36 mm (1.4 in.)
SD-CT-100	10–100 A	100	28 × 20 mm (1.1 × 0.8 in.)	79 mm (3.1 in.)	71 mm (2.8 in.)	36 mm (1.4 in.)
SD-CT-200	20–200 A	450	39 × 32 mm (1.54 × 1.26 in.)	100 mm (3.92 in.)	120 mm (4.72 in.)	29 mm (1.14 in.)

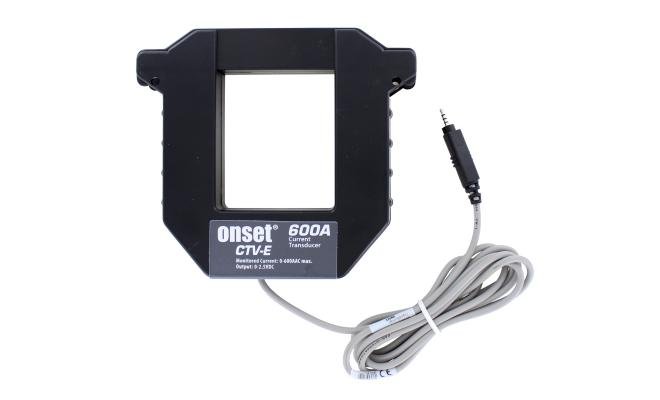

SD-CT-600	60–600 A	490	74 × 62 mm (2.92 × 2.46 in.)	135 mm (5.3 in.)	150 mm (5.91 in.)	28 mm (1.12 in.)
