Overview

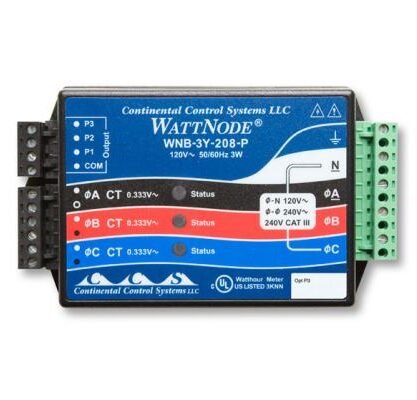

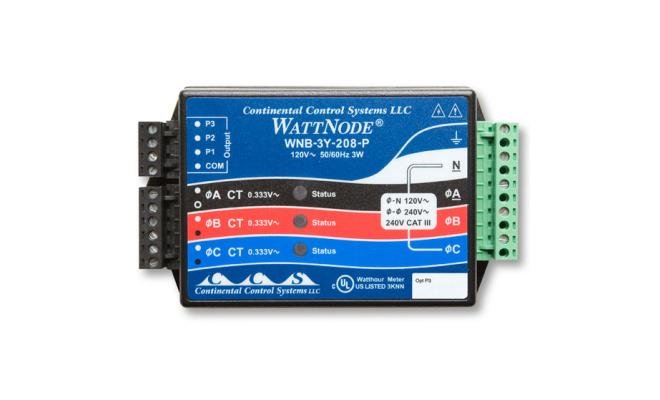

Sensor WattNode kWh ini menyediakan pengukuran energi listrik (kWh) yang akurat dengan biaya rendah, ideal untuk aplikasi sub-metering, net-metering, manajemen energi, dan kontrak kinerja (performance contracting). Sensor ini bekerja bersama dengan Magnelab AC Current Transformers dan Pulse Input Adapter atau port input pulsa pada HOBO Data Node untuk memberikan pengukuran True RMS kilowatt-jam, bahkan pada beban dengan gelombang arus non-sinusoidal.

Sensor ini dirancang untuk langsung terhubung ke jalur listrik dan harus digunakan oleh teknisi yang berkompeten. Model ini mendukung hingga 3 sirkuit cabang tunggal 120 VAC secara terpisah, atau masing-masing fase 120 VAC pada konfigurasi 3-fase wye 208/240 VAC.

Fitur Utama

• Mengukur hingga 3 sirkuit cabang secara bersamaan, mengurangi kompleksitas dan biaya instalasi

• Kompatibel dengan berbagai jenis current transformer (CT) dengan rating 5 hingga 1500 ampere (dijual terpisah)

• Pengukuran akurat untuk konfigurasi single-phase ganda atau masing-masing fase pada sistem 3-phase

• Mudah dipasang dan dikoneksikan

• Output pulsa individual untuk tiap sirkuit, kompatibel dengan model data logger berinput pulsa

• Ukuran kecil, memungkinkan pemasangan di panel servis atau kotak sambungan yang ada

• LED diagnostik yang memastikan instalasi tiap fase berjalan dengan benar

• Menggunakan daya langsung dari jalur listrik, tanpa memerlukan sumber daya eksternal

• Terminal blok yang dapat dilepas, memudahkan pemasangan dan pelepasan

Spesifikasi

• Konfigurasi Wye: 120, 208, 240 Volt AC – membutuhkan netral

• Konfigurasi Tegangan:

  • 1 Fase 2 Kabel 120V (dengan netral)

  • 1 Fase 3 Kabel 120V/240V

  • 3 Fase 4 Kabel 120V/208V

• Rating: FCC Kelas A

• Rentang Tegangan Operasi: ±20% dari nilai nominal

• Frekuensi: 60 Hz

• Input CT: 0–0,5 VAC operasi, maksimum 3 VAC

• Akurasi: ±0,45% dari pembacaan + 0,05% skala penuh hingga harmonik ke-25
  (Akurasi tergantung CT dan variasi jalur, bisa antara 1,5% sampai 4% dari pembacaan)

• Enklosur: Plastik ABS berkekuatan tinggi, bersertifikat UL

• Konektor: Terminal sekrup yang dapat dilepas, diakui UL dan cUL, mendukung kabel AWG 14, 600V

• Rentang Suhu Operasi: -30°C hingga 60°C (-22°F hingga 140°F)

• Rentang Kelembapan Operasi: 0% hingga 90% RH, tanpa kondensasi

• Dimensi: 8,5 cm x 14,3 cm x 3,8 cm (3,3 in. x 5,6 in. x 1,5 in.)

• Berat: 295 gram (10,4 ons)

• Jumlah Kanal Data: 3
