Overview

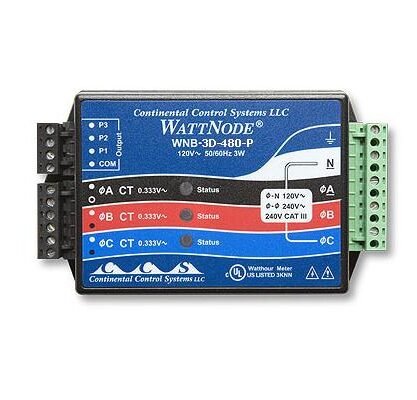

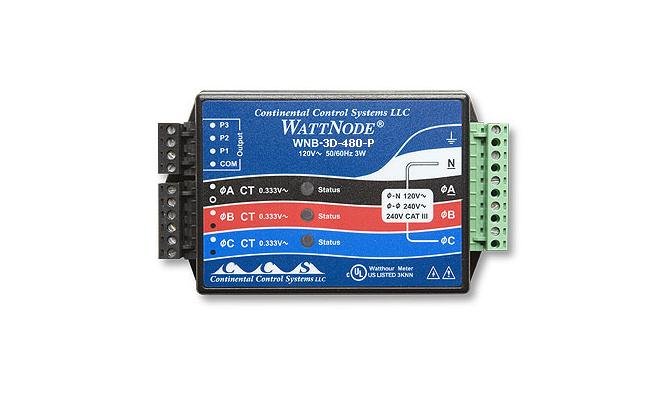

Sensor transduser kWh WattNode dengan koneksi Delta atau Wye 3-fasa 480 VAC memberikan pengukuran energi yang akurat dengan biaya rendah, sesuai untuk kebutuhan sub-metering, net-metering, manajemen energi, dan performance contracting. Sensor ini bekerja bersama Magnelab AC Current Transformers dan Pulse Input Adapter untuk menghasilkan pengukuran energi dalam kilowatt-jam (kWh) True RMS, bahkan untuk beban dengan gelombang non-sinusoidal.
Karena sensor ini terhubung langsung ke jalur listrik, penggunaannya harus dilakukan oleh tenaga ahli yang berkompeten. Model ini mendukung konfigurasi 3-fasa Delta 480 VAC.
Fitur Utama
-
Mengukur 1, 2, atau 3 fase dengan konfigurasi 2, 3, atau 4 kabel
-
Kompatibel dengan berbagai CT (Current Transformers) yang dijual terpisah, dengan rating arus dari 5 hingga 1500 ampere
-
Pengukuran akurat untuk konfigurasi 1-, 2-, atau 3-fasa
-
Mudah dipasang dan dikoneksikan
-
Output pulsa yang kompatibel dengan berbagai model data logger berinput pulsa
-
Ukuran compact, mudah dipasang di panel listrik atau kotak sambungan yang sudah ada
-
LED diagnostik untuk memastikan instalasi yang benar pada semua fase
-
Pengukuran dua arah (bidirectional), mendukung net-metering untuk pembangkit tenaga surya (PV) dan angin hanya dengan satu meter
-
Pengukuran untuk variable frequency drives (VFD)
-
Ditenagai langsung dari jalur listrik, tanpa perlu sumber daya eksternal
-
Terminal blok yang dapat dilepas memudahkan pemasangan dan perawatan
-
Bersertifikat UL dan cUL, dirancang dan diuji untuk keamanan penggunaan di seluruh Amerika Utara
-
Memiliki tanda CE, sehingga dapat dipasang dan digunakan di seluruh Uni Eropa
Spesifikasi
-
Tegangan operasi: rentang ±20% dari nilai nominal
-
Frekuensi: 60 Hz
-
Input CT: 0-0,5 VAC operasi, maksimum 3 VAC
-
Konektor: terminal sekrup lepas-pasang (14 AWG), bersertifikat UL dan CSA, tahan hingga 600V
-
Rentang suhu operasi: -30 hingga 60°C (-22 hingga 140°F)
-
Rentang kelembapan operasi: 0 hingga 90% RH, tanpa kondensasi
-
Dimensi: 8,5 cm x 14,3 cm x 3,8 cm (3,3 in. x 5,6 in. x 1,5 in.)
-
Berat: 295 gram (10,4 ons)
-
Jumlah saluran data: 2
- Delta or Wye configuration ranges: 480 Volts AC
- 3 Phase 3 Wire(No neutral)
- 3 Phase 4 Wire
- Accuracy: ±0.45% of reading + 0.05% FS through 25th harmonic
- (dependent on CT used and line variation accuracy could be 1.5% to 4% of reading)
