Overview

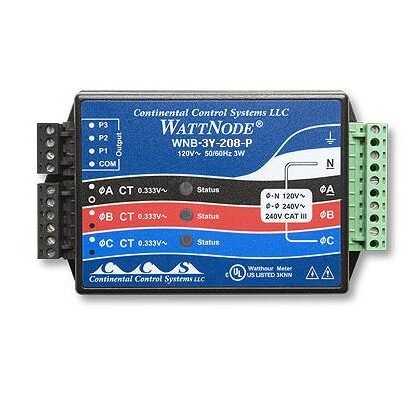

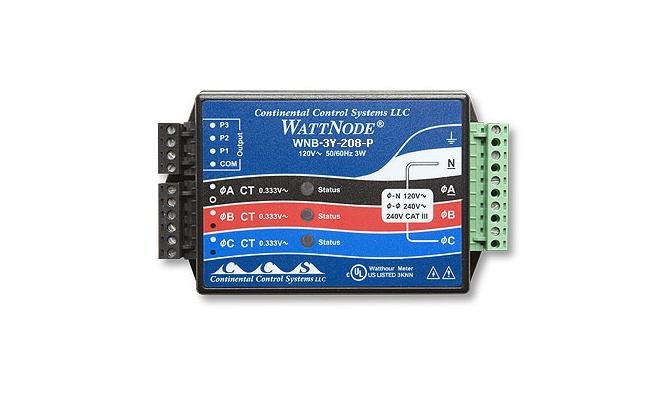

Sensor transduser kWh WattNode dengan koneksi Wye 208/240 VAC memberikan pengukuran energi yang akurat dengan biaya rendah, sesuai kebutuhan Anda untuk aplikasi sub-metering, net-metering, manajemen energi, dan performance contracting. Sensor ini bekerja bersama Magnelab AC Current Transformers dan Pulse Input Adapter untuk menghasilkan pengukuran energi dalam kilowatt-jam (kWh) True RMS, bahkan untuk beban dengan gelombang non-sinusoidal.

Karena sensor ini terhubung langsung ke jalur listrik, penggunaannya hanya diperuntukkan bagi tenaga ahli yang berkompeten. Model ini mendukung konfigurasi 1, 2, atau 3 fase wye pada tegangan 208/240 VAC.

Fitur Utama

• Mengukur 1, 2, atau 3 fase dalam konfigurasi 2, 3, atau 4 kabel

• Kompatibel dengan berbagai CT (Current Transformers) yang dijual terpisah, dengan rating arus dari 5 hingga 1500 ampere

• Pengukuran akurat untuk konfigurasi 1-, 2-, atau 3-fase

• Mudah dipasang dan dikoneksikan

• Output pulsa yang kompatibel dengan berbagai model data logger berinput pulsa

• Ukuran compact, mudah dipasang di panel listrik atau kotak sambungan yang sudah ada

• LED diagnostik untuk memastikan instalasi yang benar di semua fase

• Pengukuran dua arah (bidirectional), mendukung net-metering untuk pembangkit tenaga surya (PV) dan angin hanya dengan satu meter

• Pengukuran untuk variable frequency drives (VFD)

• Ditenagai langsung dari jalur listrik, tanpa perlu sumber daya eksternal

• Terminal blok yang dapat dilepas memudahkan pemasangan dan perawatan

• Bersertifikat UL dan cUL, dirancang dan diuji untuk keamanan penggunaan di seluruh Amerika Utara

• Memiliki tanda CE, sehingga dapat dipasang dan digunakan di seluruh Uni Eropa

Spesifikasi Teknis

• Rentang Tegangan Operasi: ±20% dari tegangan nominal

• Frekuensi: 60 Hz

• Input CT: Operasi 0–0,5 VAC, maksimum 3 VAC

• Konektor: Terminal sekrup yang dapat dilepas, tersertifikasi UL dan CSA (14 AWG), tahan hingga 600V

• Rentang Suhu Operasi: -30°C hingga 60°C (-22°F hingga 140°F)

• Rentang Kelembapan Operasi: 0 hingga 90% RH, tanpa kondensasi

• Dimensi: 8,5 cm x 14,3 cm x 3,8 cm (3,3 inci x 5,6 inci x 1,5 inci)

• Berat: 295 gram (10,4 ons)

• Jumlah Saluran Data: 2 kanal

Rentang Konfigurasi Wye

• Tegangan operasi: 120V, 208V, 240V AC

• Konfigurasi:

  • 1 Fasa 2 Kabel 120V (dengan netral)

  • 1 Fasa 3 Kabel 120V/240V

  • 3 Fasa 4 Kabel 120V/208V

Akurasi

• Akurasi dasar: ±0,45% dari pembacaan + 0,05% dari skala penuh (FS) hingga harmonisa ke-25

• Catatan: Akurasi dapat bervariasi tergantung pada CT yang digunakan dan variasi jalur listrik, dengan kisaran akurasi antara 1,5% hingga 4% dari pembacaan
