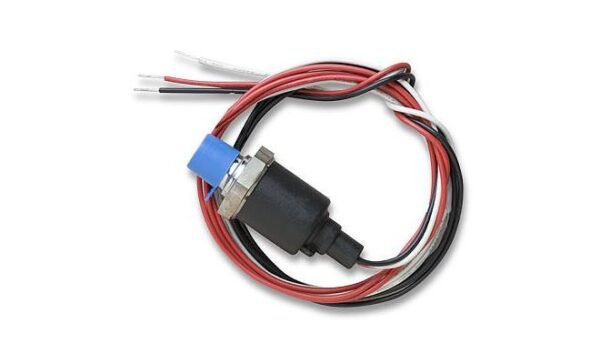

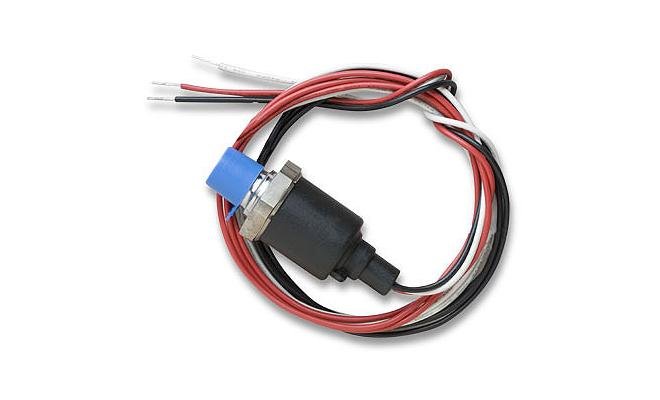

HOBO Sensor Tekanan Gauge Ashcroft Ashcroft Gauge Pressure Sensor T-ASH-G2-100

Categories: Hobo, Temperature & Humidity

About this item

Sensor Tekanan Gauge Ashcroft memberikan pengukuran tekanan yang presisi pada sistem udara terkompresi, air, serta gas dan cairan lain yang kompatibel. Sensor ini memiliki akurasi sebesar ±1% dari skala penuh (FS) dalam rentang suhu −20° hingga 85°C (−4° hingga 185°F).

Deskripsi Produk

Overview

Sensor Tekanan Gauge Ashcroft memberikan pengukuran tekanan yang presisi untuk sistem udara terkompresi, air, serta gas dan cairan kompatibel lainnya. Sensor ini menawarkan akurasi sebesar ±1% dari skala penuh (FS) dalam rentang suhu −20° hingga 85°C (−4° hingga 185°F), dan ±1,5% FS pada suhu ekstrem −40° hingga −20°C dan 85° hingga 125°C (−40° hingga −4°F dan 185° hingga 257°F).

✅ Kompatibilitas dengan Data Logger HOBO

Model HOBO	Kebutuhan Tambahan
MX1100 series	Kabel input 0–5 Volt DC (SD-VOLT-05) + adaptor daya eksternal (AC-SENS-1)
U12, UX120-006M, ZW	Kabel input 0–5 Volt DC (CABLE-ADAP5) + adaptor daya eksternal (AC-SENS-1)
RX3000	Modul input analog (RXMOD-A1)
U30	Modul input analog (VIA)
H22	Modul input analog (S-FS-CVIA)

⚙️ Fitur Utama

🚀 Transduser tekanan performa tinggi untuk aplikasi industri
🔩 Koneksi tekanan stainless steel 1/4″ NPT
📊 Tersedia dalam 3 rentang tekanan: 100, 200, dan 500 psig
🎯 Akurasi tinggi: ±1% FS dalam suhu −20° hingga 85°C
🌡️ Rentang suhu operasional luas: −40° hingga 125°C
🔌 Kompatibel dengan berbagai data logger HOBO menggunakan input analog 0–5 V DC
⚡ Daya eksternal dibutuhkan untuk beberapa model logger

Spesifikasi

Parameter	Spesifikasi
Rentang Pengukuran	100, 200, 500 psig
Rentang Suhu Kompensasi	−40° hingga 125°C (−40° hingga 257°F)
Akurasi	±1% FS pada −20° hingga 85°C (−4° hingga 185°F) ±1,5% FS pada −40° hingga −20°C & 85° hingga 125°C
Non-linearitas	< ±0,1% dari span (tipikal)
Non-repeatability	< ±0,03% dari span (tipikal)
Histeresis	< ±0,01% dari span (tipikal)
Stabilitas	< ±0,25% dari span per tahun
Daya Tahan (Durabilitas)	Diuji hingga 50 juta siklus
Tekanan Lebih (Overpressure)	200% FS
Waktu Respons	< 1 milidetik

⚙️ Koneksi dan Operasi

Parameter	Spesifikasi
Sinyal Keluaran	0–5 VDC, 3 kawat
Catu Daya	9–36 VDC, 5 mA
Waktu Pemanasan Awal	< 500 ms
Rentang Suhu Operasional	−40° hingga 125°C (−40° hingga 257°F)
Rentang Kelembaban Operasional	0 hingga 100% RH, tanpa pengaruh
Tegangan Tembus Isolasi	100 VAC
Resistansi Isolasi	> 100 megaohm pada 100 VDC

🧱 Desain & Material

Parameter	Spesifikasi
Kabel Sensor	Kabel terlindung (shielded), 24 AWG, selubung PVC, panjang 1 meter
Koneksi Tekanan	1/4” NPT, stainless steel 304
Material Sensor	Stainless steel 17-4PH
Material Housing	Nylon diperkuat kaca 20%, tahan api (sesuai UL94 V1)

📏 Dimensi & Lingkungan

Parameter	Spesifikasi
Dimensi Fisik	Diameter 2,9 cm × Panjang 6,4 cm (1,15 in × 2,5 in)
Diameter Luar Kabel	5,4 mm (0,21 in)
Berat	89,4 g (3,15 oz)
Jumlah Kanal Data	1
Rating Lingkungan	IP66 – Tahan terhadap debu dan semprotan air bertekanan
Sertifikasi CE	Sesuai EN 61326:1997 + A1:1998 + A2:2001, Annex A (Industri Berat)
