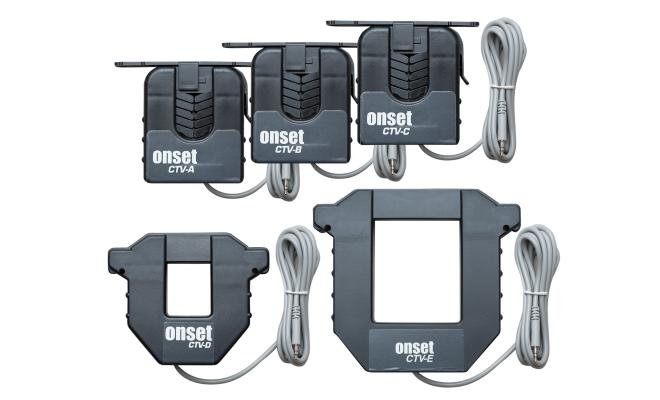

HOBO Sensor Arus AC Inti Terpisah Split-core AC current Sensor CTV-E

Overview

Sensor arus AC inti terpisah ini dirancang untuk merekam arus listrik (amper) dan digunakan bersama data logger HOBO seri U12, UX120-006M, MX1100, dan ZW dengan saluran input eksternal. Sensor ini mendeteksi arus AC gelombang sinus satu fase (50 Hz atau 60 Hz), dengan faktor daya beban antara 0,5 hingga 1,0 (lead atau lag).

Fitur Utama

• Telah terdaftar UL untuk keselamatan dan standar kualitas

• Tidak memerlukan catu daya eksternal – daya sensor diinduksi langsung dari tegangan jalur

• Desain split-core yang mencengkeram sendiri untuk pemasangan cepat dan tanpa alat

• Tersedia dalam 5 pilihan rentang arus: 20A, 50A, 100A, 200A, dan 600A

Spesifikasi

• Rentang Pengukuran Arus:

  • 2–20 A, 5–50 A, 10–100 A, 20–200 A, dan 60–600 A

• Akurasi Pengukuran:

  • Dengan HOBO H8: ±5,0% dari skala penuh

  • Dengan HOBO U12: ±4,5% dari skala penuh

  • Dengan HOBO UX120-006M, MX1104, dan MX1105: ±2,1% dari skala penuh

• Waktu Respon: (dari 10% hingga 90% amplitudo): lihat tabel

• Arus Masuk: Arus AC gelombang sinus, satu fase, 50 Hz atau 60 Hz, faktor daya beban 0,5 hingga 1,0 (lead atau lag)

• Rating Tegangan: 600 VAC

• Konstruksi & Lingkungan Operasi:

  • Bahan plastik cetak, untuk penggunaan di dalam ruangan sesuai standar UL508

  • Kaki pivot: pada model CTV-D dan CTV-E dapat dilepas sepenuhnya

  • Terdaftar UL

• Panjang Kabel: 1,8 meter (6 kaki)

• Dimensi: lihat tabel di bawah

 CTV-E        60–600 A490 ms7,4 × 6,4 cm (2.9 × 2.5 in)13,5 cm (5.3 in)15,0 cm (5.9 in)2,8 cm (1.1 in)
