Ikhtisar

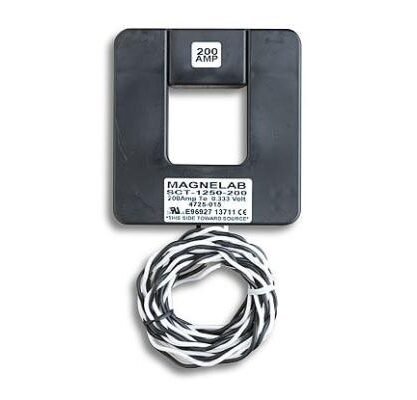

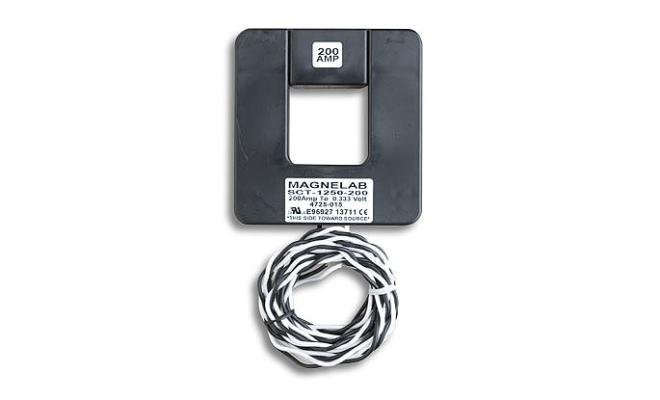

Magnelab AC Current Transformer 200 Ampere (SCT-1250-200) dipasang mengelilingi kabel yang membawa arus listrik AC untuk mengukur amperase secara akurat. CT ini menghasilkan output sebesar 333 mV AC yang sebanding dengan arus yang mengalir. Sensor ini digunakan bersama FlexSmart TRMS Module untuk pengukuran True RMS pada gelombang sinus dan non-sinusoidal.
Dengan sensor ini, Anda mendapatkan pengukuran arus yang tepat untuk berbagai jenis peralatan, termasuk variable frequency drives (VFD) dan sumber daya beralih (switched power sources). Satu atau dua CT dapat digunakan bersamaan dengan setiap modul FlexSmart TRMS untuk pengukuran ganda.
Fitur Utama
Input Terukur: 20 hingga 200 Ampere
Output Tegangan: 0,333 Volt AC pada arus nominal
Akurasi Linearitas: ±1%
Akurasi Pengukuran: Stabil dari 10% hingga 130% dari arus nominal
Desain Split-Core: Memudahkan pemasangan cepat tanpa memutus kabel
Kabel Output: 8 kaki (2,44 meter), twisted pair 22 AWG
Ukuran Bukaan (Window): 1,25 inci (31,75 mm)
Spesifikasi Teknis
Input Terukur: 20 Amp hingga 200 Amp
Output Tegangan: 0,333 Volt AC pada arus nominal
Rentang Frekuensi Operasi: 30 Hz hingga 1.000 Hz
Sudut Fasa: < 2 derajat (diukur pada 50% arus nominal)
Akurasi Linearitas: ±1%
Panjang Kabel: 8 kaki (2,44 meter), twisted-pair
Sertifikasi: UL, c(UL) recognized, CE, dan RoHS compliant
Akurasi Pengukuran: Stabil dari 10% hingga 130% dari arus nominal
Opsi Kustom: Output dan parameter lain dapat disesuaikan sesuai kebutuhan
Dimensi Fisik
Lebar: 3,25 inci (82,55 mm)
Tinggi: 3,35 inci (85,09 mm)
Ketebalan: 1,00 inci (25,4 mm)
Ukuran Jendela (Window): 1,25 inci (31,75 mm)
