Overview

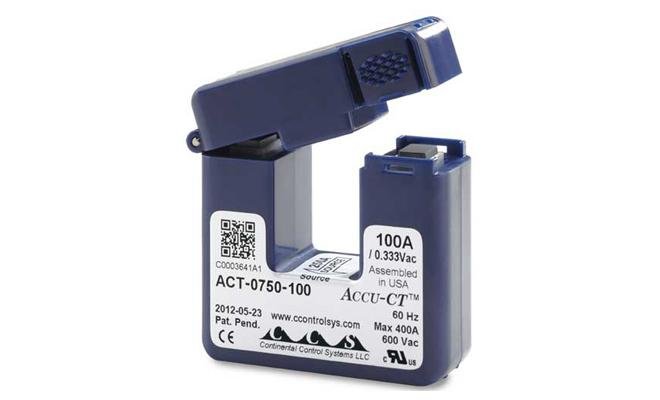

Transformator arus Accu-CT tipe split-core dirancang untuk memberikan akurasi pengukuran luar biasa dengan kemudahan pengoperasian satu tangan. Ideal untuk sistem pemantauan energi dan sub-metering yang membutuhkan presisi tinggi serta pemasangan yang cepat dan aman.

Fitur Unggulan

• ✅ Linearitas Sangat Presisi
  Memberikan hasil pengukuran yang sangat akurat di seluruh rentang arus.

• ✅ Bukaan Inti 0,75 Inci
  Memungkinkan pemasangan di berbagai ukuran kabel listrik.

• ✅ Kelas Revenue Grade
  Sensor arus Accu-CT tipe split-core ini memberikan akurasi linearitas dan sudut fasa yang sangat baik, dilengkapi dengan mekanisme buka-tutup satu tangan yang unik dan efisien.

• ✅ Desain Aman & Efisien
  Dilengkapi resistor beban internal, menghasilkan output tegangan 333 mV AC pada arus nominal. Tidak memerlukan blok penghubung pendek (shorting block), sehingga lebih aman saat pemasangan.

• ✅ Akurasi Tinggi Sesuai Standar Internasional
  Memenuhi standar IEEE C57.13 dan IEC 60044-1 untuk akurasi pengukuran di seluruh rentang suhu dan hingga 1% dari arus nominal.

• ✅ Kesalahan Sudut Fasa Sangat Rendah
  Penting untuk pengukuran daya dan energi yang sangat akurat, terutama dalam sistem True RMS.

• ✅ Ramah Sarung Tangan (Glove-Friendly)
  Dirancang agar mudah dibuka dan dipasang hanya dengan satu tangan, bahkan saat menggunakan sarung tangan keselamatan.

• ✅ Sertifikasi & Kepatuhan Internasional
  ✔ UL Recognized
  ✔ CE Mark
  ✔ RoHS Compliant

Spesifikasi Teknis – Accu-CT Split-Core Current Transformer (333 mV Output)

🎯 Akurasi & Standar

• Akurasi Pengukuran: ±0,75% dari 1% hingga 120% arus primer terukur

• Kesalahan Sudut Fasa: ±0,5 derajat (30 menit) dalam rentang 1% hingga 120% arus

• Standar Akurasi:
  ✔ IEEE C57.13 Kelas 1.2
  ✔ IEC 60044-1 Kelas 1.0

⚡ Spesifikasi Listrik

• Rating Arus Primer: 5 hingga 250 Ampere AC

• Tegangan Sistem Maksimal: 600 Vac

• Frekuensi Nominal: 60 Hz

• Output Tegangan: 333,33 mV AC pada arus penuh

🌡️ Lingkungan Operasional

• Suhu Operasional: -30°C hingga 55°C

• Keamanan:
  ✔ Resistor beban internal terintegrasi
  ✔ Tidak memerlukan shorting block (kecuali dinyatakan sebaliknya)

🔌 Kabel & Konstruksi

• Panjang Kabel Standar: 8 kaki (±2,4 meter)

• Tipe Kabel: 20 AWG twisted pair

✅ Sertifikasi & Kepatuhan

• ✔ UL Recognized

• ✔ CE Mark

• ✔ RoHS Compliant

• Dirakit di Amerika Serikat: Memenuhi syarat Buy American Provision dari ARRA 2009

📐 Dimensi Fisik

• Lebar: 2,38 inci (±60,5 mm)

• Tinggi: 2,40 inci (±61 mm)

• Ketebalan: 0,90 inci (±22,9 mm)

• Ukuran Jendela (Window): 0,78 inci (±19,8 mm)
