Overview

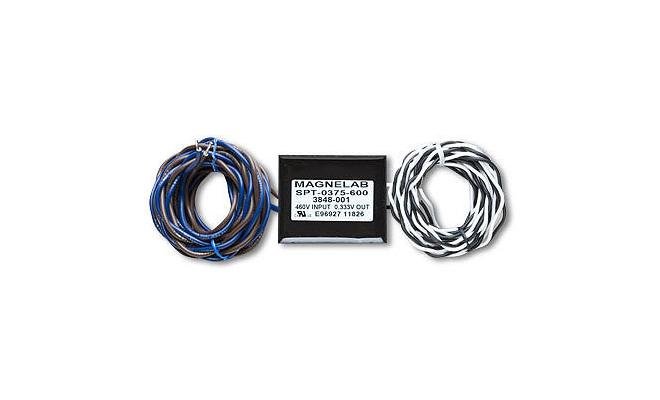

AC Potential Transformer Sensor dari Magnelab dirancang untuk digunakan bersama modul FlexSmart TRMS, memberikan pengukuran tegangan AC yang akurat. Setiap modul FlexSmart TRMS dapat terhubung dengan satu atau dua transformator potensial (PT). Sensor ini memiliki tingkat akurasi ±1% (pada kisaran 10% hingga 130% dari tegangan nominal).
⚠️ Karena sensor ini terhubung langsung ke saluran listrik, hanya boleh dipasang dan digunakan oleh tenaga profesional yang berpengalaman.
Fitur Utama
Mendukung 2 saluran input untuk arus dan/atau tegangan AC
Mengukur True RMS untuk pembacaan akurat pada gelombang sinusoidal maupun non-sinusoidal
Kompatibel dengan sistem pemantauan HOBO FlexSmart
Ideal untuk pemantauan energi dan sistem distribusi daya industri
Dirancang untuk akurasi tinggi dalam berbagai kondisi jaringan listrik
Spesifikasi
Rentang Pengukuran
150, 300, dan 600 Volt AC
Akurasi
±1% (dalam kisaran 10% hingga 130% dari tegangan nominal)
Sudut Fase (Phase Angle)
Kurang dari 1 derajat
Sinyal Output ke Modul FlexSmart
0,333 Volt pada tegangan input nominal
Koneksi Kabel
Kabel berlapis isolasi PVC sepanjang 8 kaki (UL1015)
Input Tegangan Tinggi
Kabel #14 AWG, warna biru/cokelat
Output Tegangan Rendah
Kabel twisted pair #22 AWG, warna hitam/putih
Material Konstruksi
Plastik ABS diisi epoxy, tahan lama dan isolatif
Dimensi
5,5 cm x 3,9 cm x 3,1 cm
(2,2″ x 1,6″ x 1,2″)
Berat
491,2 gram (17,33 ons)
Jumlah Saluran Data
1
