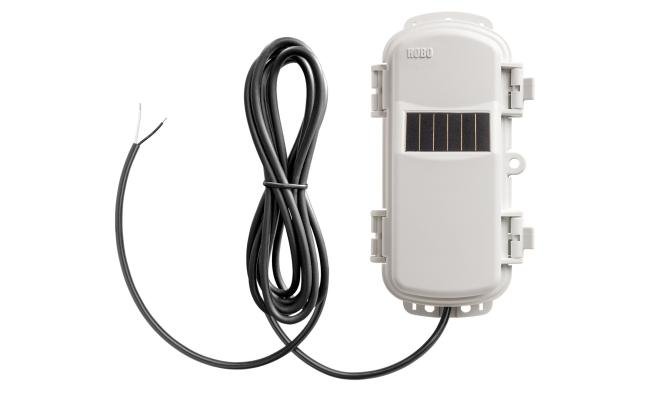

HOBO Alat Perekam Data net Pulse Input – Contact Closure Sensor net Pulse Input – Contact Closure Sensor RXW-UCD-868

Categories: Hobo, Temperature Data Loggers

About this item

Sensor input pulsa nirkabel HOBOnet ini dirancang untuk terhubung dengan sensor yang menghasilkan sinyal output pulsa, seperti flow meter atau alat ukur curah hujan.

Deskripsi Produk

Overview

Sensor input pulsa nirkabel HOBOnet dirancang untuk terhubung ke sensor yang memiliki output pulsa. Sensor ini kompatibel dengan penutupan kontak mekanis, seperti rain gauge tipe tipping-bucket atau reed switch. Sensor-sensor nirkabel HOBOnet mengirimkan data langsung ke HOBO RX3000 atau HOBO MicroRX, atau meneruskan data melalui sensor nirkabel lain ke stasiun pusat. Seluruh sensor telah dikonfigurasi sebelumnya, siap dipasang di lapangan, dan datanya dapat diakses secara daring melalui HOBOlink, platform cloud inovatif dari Onset.

⚙️ Fitur Utama

🔎 Fitur Sensor

Frekuensi input maksimum: 2 Hz (2 pulsa per detik)
Penutupan kontak mekanis (misalnya tipping-bucket atau reed switch)

📡 Fitur Nirkabel

Teknologi mesh nirkabel 900 MHz dengan pemulihan otomatis (self-healing)
Jangkauan transmisi: 450–600 meter (1.500–2.000 kaki) dalam garis pandang, hingga 5 hop
Mendukung hingga 50 sensor nirkabel atau 336 kanal data per stasiun HOBO RX
Proses integrasi jaringan mudah: cukup tekan tombol
Memori internal untuk menjamin tidak ada kehilangan data
Ditenagai oleh baterai AA isi ulang dan panel surya bawaan

Spesifikasi

🔎 Spesifikasi Sensor

Parameter	Spesifikasi
Frekuensi Input Pengukuran	2 Hz (maks. 2 pulsa per detik)
Rentang Pengukuran	0 hingga 65.533 pulsa per interval pencatatan
Resolusi	1 pulsa
Waktu Lockout	327 milidetik ±10%
Tipe Input yang Disarankan	Penutupan kontak mekanis (misal: reed switch pada tipping-bucket rain gauge)
Keadaan Saklar yang Disarankan	Normal terbuka (Normally Open)
Deteksi Tepi	Tepi jatuh (falling edge) dengan buffer Schmitt Trigger (logika low = 2,7 V)
Lebar Pulsa Minimum	1 milidetik
Impedansi Input/Output	100 kΩ
Tegangan Input Open Circuit	3,3 V
Tegangan Input Maksimum	3,6 V
Koneksi Pengguna	Kabel 24 AWG, 2 kabel: putih (+), hitam (-)

📡 Spesifikasi Unit Nirkabel (Mote)

Parameter	Spesifikasi
Rentang Suhu Operasional	-25° hingga 60°C (dengan baterai NiMH) -40° hingga 70°C (dengan baterai lithium)
Daya Radio	12,6 mW (+11 dBm), tidak dapat disesuaikan
Jangkauan Transmisi	457,2 m (1.500 kaki) pada ketinggian 1,8 m (6 kaki), line-of-sight 609,6 m (2.000 kaki) pada ketinggian 3 m (10 kaki)
Standar Data Nirkabel	IEEE 802.15.4
Frekuensi Operasi Radio	RXW-UCC-900 / RXW-UCD-900: 904–924 MHz RXW-UCC-868 / RXW-UCD-868: 866,5 MHz RXW-UCC-921 / RXW-UCD-921: 921 MHz RXW-UCC-922 / RXW-UCD-922: 916–924 MHz
Modulasi yang Digunakan	OQPSK (Offset Quadrature Phase Shift Keying)
Laju Data	Hingga 250 kbps (tidak dapat disesuaikan)
Siklus Kerja (Duty Cycle)	<1%
Jumlah Maksimum Sensor Nirkabel	Hingga 50 unit atau 336 kanal data per stasiun HOBO RX
Interval Logging	1 menit hingga 18 jam
Jumlah Kanal Data	2

🔋 Daya dan Baterai

Parameter	Spesifikasi
Tipe Daya / Baterai	2x baterai AA NiMH isi ulang 1,2 V dengan panel surya bawaan atau 2x baterai AA lithium 1,5 V
Umur Baterai	NiMH: 3–5 tahun (penggunaan pada suhu -20°C hingga 40°C, menghadap ke matahari) Lithium: ±1 tahun penggunaan normal
Memori Internal	16 MB

📏 Dimensi dan Berat

Komponen	Ukuran/Berat
Panjang Kabel	6,5 m (21,3 kaki)
Dimensi Mote	16,2 × 8,59 × 4,14 cm (6,38 × 3,38 × 1,63 in)
Berat Kabel	250 g (9 oz)
Berat Mote	223 g (7,87 oz)
