Overview

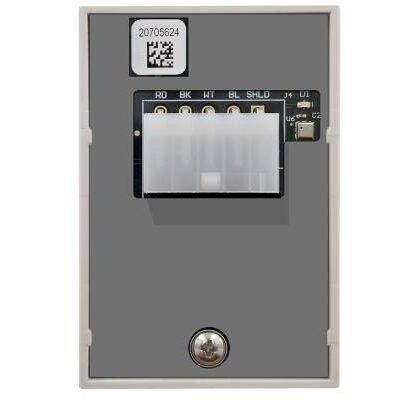

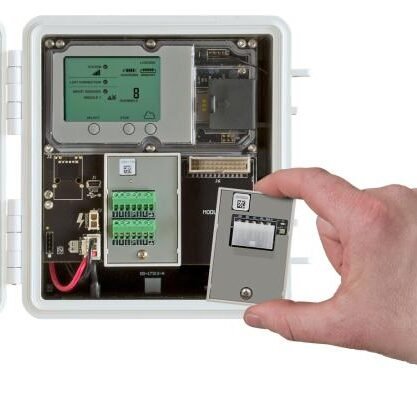

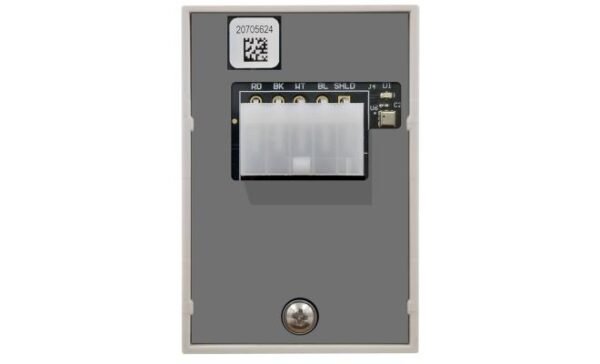

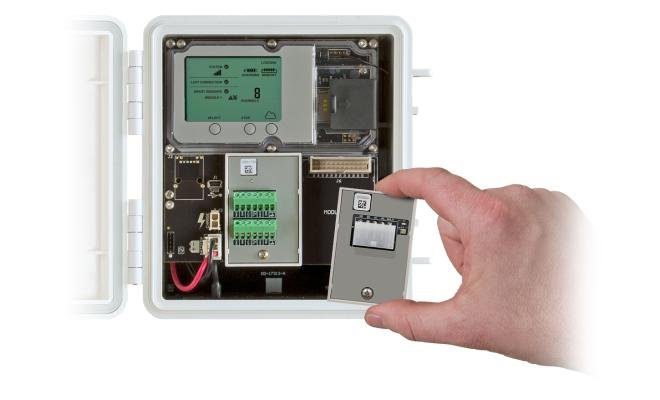

Modul ini memberikan kemampuan untuk memantau tinggi permukaan air, tekanan, dan suhu, serta tekanan barometrik, menggunakan Stasiun Pemantauan Jarak Jauh HOBO RX3000. Pengaturan dan konfigurasi modul dilakukan melalui HOBOlink, platform cloud milik Onset.

Untuk aplikasi pemantauan tinggi air, diperlukan:

• Stasiun data HOBO RX3000

• Kabel sensor tinggi air (model: CABLE-RWLMOD)

• Sensor tinggi air (model: MX2001-0X-Ti-S)

⚙️ Fitur Utama

• Sensor tekanan barometrik terintegrasi

• Sistem plug-and-play untuk pemantauan jarak jauh terhadap tingkat air dan aliran air

• Ideal untuk penggunaan di lingkungan alami seperti sungai, danau, sumur, dan tangki air

• Terintegrasi dengan HOBOlink untuk pemantauan data real-time dan analisis historis

Spesifikasi

🌬️ Tekanan Barometrik (Internal)

• Rentang Operasi: 66 hingga 107 kPa (9,57 hingga 15,52 psia)

• Rentang Suhu Kalibrasi: -20 hingga 50°C (-4 hingga 122°F)

• Akurasi: ±0,2 kPa (±0,029 psi) pada seluruh rentang suhu dalam tekanan tetap

• Maksimal Galat: ±0,5% FS

• Resolusi: <0,01 kPa (0,0015 psi)

• Waktu Respons: <1 detik pada suhu stabil

• Stabilitas (Drift): <0,01 kPa per tahun

🔎 Akurasi sistem level air = akurasi tekanan barometrik + akurasi sensor tekanan air (lihat bawah).

🌊 Pengukuran Tekanan dan Tingkat Air – Sensor MX2001

🔹 MX2001-01-S / MX2001-01-Ti-S

• Rentang Operasi: 0–207 kPa (0–30 psia); ~0–9 m air (di permukaan laut)

• Rentang Kalibrasi: 69–207 kPa, 0–40°C

• Tekanan Pecah (Burst Pressure): 310 kPa (45 psia) / 18 m

• Akurasi Tingkat Air:

  • Tipikal: ±0,05% FS (~0,5 cm)

  • Maksimum: ±0,1% FS (~1,0 cm)

• Akurasi Tekanan Mentah: ±0,3% FS (~0,62 kPa)

• Resolusi: <0,02 kPa (~0,21 cm)

• Waktu Respons (90%): <1 detik

🔹 MX2001-02-S

• Rentang Operasi: 0–400 kPa (0–58 psia); ~0–30,6 m air

• Rentang Kalibrasi: 69–400 kPa, 0–40°C

• Tekanan Pecah: 500 kPa (72,5 psia) / 40,8 m

• Akurasi Tingkat Air:

  • Tipikal: ±0,05% FS (~1,5 cm)

  • Maksimum: ±0,1% FS (~3,0 cm)

• Akurasi Tekanan Mentah: ±0,3% FS (~1,2 kPa)

• Resolusi: <0,04 kPa (~0,41 cm)

• Waktu Respons (90%): <1 detik

🔹 MX2001-03-S

• Rentang Operasi: 0–850 kPa (0–123,3 psia); ~0–76,5 m air

• Rentang Kalibrasi: 69–850 kPa, 0–40°C

• Tekanan Pecah: 1.200 kPa (174 psia) / 112 m

• Akurasi Tingkat Air:

  • Tipikal: ±0,05% FS (~3,8 cm)

  • Maksimum: ±0,1% FS (~7,6 cm)

• Akurasi Tekanan Mentah: ±0,3% FS (~2,55 kPa)

• Resolusi: <0,085 kPa (~0,87 cm)

• Waktu Respons (90%): <1 detik

🔹 MX2001-04-S / MX2001-04-Ti-S

• Rentang Operasi: 0–145 kPa (0–21 psia); ~0–4 m air

• Rentang Kalibrasi: 69–145 kPa, 0–40°C

• Tekanan Pecah: 310 kPa (45 psia) / 18 m

• Akurasi Tingkat Air:

  • Tipikal: ±0,075% FS (~0,3 cm)

  • Maksimum: ±0,15% FS (~0,6 cm)

• Akurasi Tekanan Mentah: ±0,3% FS (~0,43 kPa)

• Resolusi: <0,014 kPa (~0,14 cm)

• Waktu Respons (90%): <1 detik

📏 Sensor & Kabel Penghubung

Ukuran

• Sensor: Ø 2,54 cm × panjang 9,91 cm

• Kabel: Ø 0,47 cm ±0,03, panjang 0,2 hingga 400 m

  ⚠️ Panjang kabel dapat bervariasi -0% hingga +3% (+10 cm dari panjang pesanan)

Berat

Material

• Sensor Stainless (MX2001-0x-S): Housing acetal, O-ring Viton & Buna-N, sensor keramik, ujung baja tahan karat

• Sensor Titanium (MX2001-0x-Ti-S): Sama seperti stainless, namun dengan ujung titanium

• Kabel: Jaket poliuretan, penutup ujung polikarbonat & PVC, O-ring Viton
