HOBO LI-COR LI-191R Line Quantum Sensor LI-191R

Categories: Data Loggers, Radiation Sensor

About this item

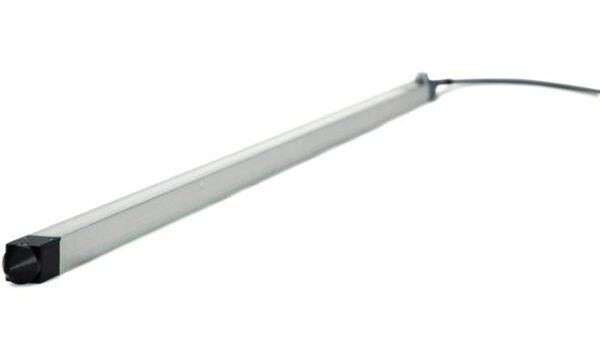

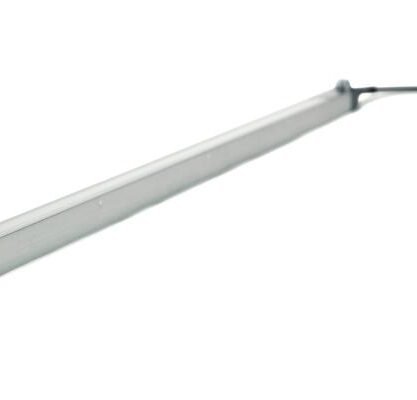

Sensor LI-191R Line Quantum mengukur radiasi fotosintesis aktif di bawah tajuk tanaman sepanjang 1 meter, dalam satuan Photosynthetic Photon Flux Density (PPFD). Output berupa sinyal millivolt.

Deskripsi Produk

Overview

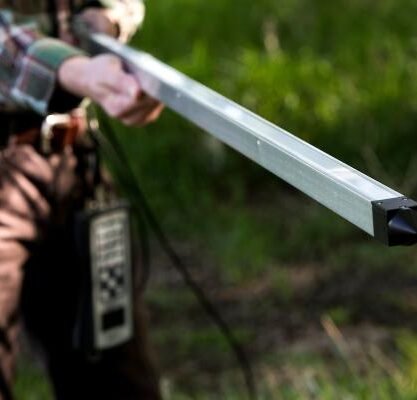

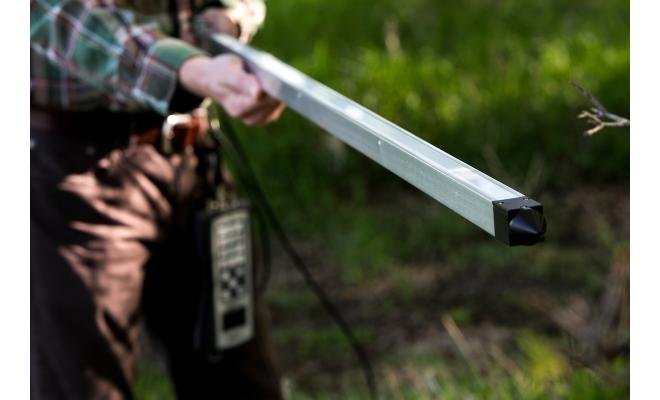

Sensor LI-191R Line Quantum digunakan untuk mengukur cahaya matahari di bawah tajuk tanaman, di mana distribusi cahaya tidak merata. Sensor ini mengukur radiasi fotosintesis aktif (PAR) dengan satu detektor yang mengintegrasikan pengukuran sepanjang panjang 1 meter. LI-191R memudahkan pengukuran cahaya bawah tajuk secara cepat dan konsisten di banyak lokasi. Pengukuran cahaya dinyatakan dalam satuan Photosynthetic Photon Flux Density (PPFD), yaitu μmol s⁻¹ m⁻².

Mengapa Memilih Sensor Cahaya PAR LI-191R?

Ketahanan air yang ditingkatkan untuk penggunaan jangka panjang di luar ruangan
Pengukuran terintegrasi menggunakan satu detektor, menghilangkan variasi yang sering terjadi pada sensor dengan banyak detektor
Dipilih oleh National Ecological Observatory Network (NEON®) untuk pengukuran PAR terintegrasi
Kompatibel dengan HOBOnet Analog Mote yang secara otomatis mengirim data ke stasiun RX seluler dan platform pemantauan jarak jauh LI-COR Cloud

Cara Kerja Sensor Line Quantum

LI-191R menggunakan batang kuarsa sepanjang 1 meter di bawah diffuser untuk mengarahkan cahaya ke satu fotodioda silikon berfilter. Seluruh diffuser LI-191R sensitif terhadap cahaya sepanjang 1 meter tersebut. Karena diffuser adalah satu bagian yang kontinu, LI-191R mengintegrasikan jumlah titik tak hingga di permukaannya menjadi satu nilai yang mewakili cahaya dari seluruh panjang 1 meter. Filter optik memblokir radiasi dengan panjang gelombang lebih dari 700 nm, yang sangat penting untuk pengukuran bawah tajuk, di mana rasio cahaya inframerah terhadap cahaya tampak bisa tinggi. Desain unik LI-191R memberikan respons kuantum yang sangat baik dan mendekati respons kuantum ideal.

Spesifikasi

Kalibrasi Absolut
± 10%, teruji dan dapat ditelusuri ke National Institute of Science and Technology (NIST). LI-191 dikalibrasi melalui transfer kalibrasi menggunakan sensor referensi LI-190R Quantum Sensor. Kesalahan transfer ± 5% (sudah termasuk dalam ± 10%).
Sensitivitas
Rata-rata 7 μA per 1.000 μmol s⁻¹ m⁻².
Linearitas
Deviasi maksimum 1% hingga 10.000 μmol s⁻¹ m⁻².
Waktu Respon
10 mikrodetik (μs).
Ketergantungan Suhu
Maksimum ± 0,15% per °C.
Koreksi Kosinus
Diffuser akrilik.
Azimuth
Kesalahan < ± 2% pada 360° dengan elevasi 45°.
Rentang Suhu Operasi
−40 °C hingga 65 °C.
Rentang Kelembapan Relatif
0% hingga 95% RH, tanpa kondensasi.
Variasi Sensitivitas Sepanjang Panjang
Maksimum ± 7% menggunakan berkas cahaya selebar 2,54 cm (1”) dari sumber cahaya pijar.
Area Sensor
1 m × 12,7 mm (39,4” × 0,50”).
Detektor
Detektor fotovoltaik silikon stabil tinggi (blue enhanced).
Bahan Housing Sensor
Aluminium anodized tahan cuaca dengan diffuser akrilik dan perangkat keras stainless steel.
Dimensi (P x L x T)
121,3 × 2,54 × 2,54 cm (47,7” × 1,0” × 1,0”).
Berat
1,4 kg (3,0 lbs).
Panjang Kabel
3,1 m (10,0 ft).
