Overview

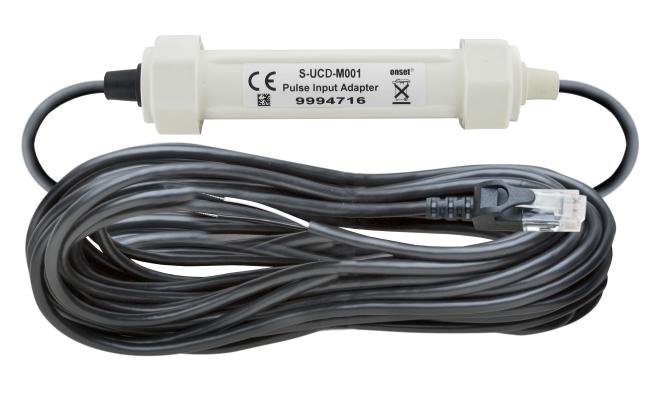

Adapter pulsa contact closure ini dirancang untuk menghubungkan sensor yang menghasilkan output pulsa ke data logger HOBO yang mendukung input Smart Sensor. Kompatibel dengan perangkat seperti rain gauge tipping-bucket atau saklar reed switch, adapter ini ideal untuk mengukur peristiwa berbasis pulsa dengan frekuensi maksimum 2 Hz (2 pulsa per detik). Tipe saklar yang disarankan adalah normally-open. Adapter ini bekerja secara otomatis tanpa perlu konfigurasi tambahan – cukup sambungkan dan langsung digunakan.
Fitur Utama
-
Plug-and-play: Otomatis dikenali oleh data logger HOBO seri H21, H22, U30, dan RX Series
-
Kompatibel dengan contact closures, termasuk tipping-bucket rain gauges dan reed switches
-
Mendukung frekuensi input hingga 2 Hz (2 pulsa per detik)
Spesifikasi
-
Frekuensi Input Maksimum: 2 Hz (2 pulsa per detik)
-
Rentang Pengukuran: 0 – 65.533 pulsa per interval pencatatan
-
Resolusi: 1 pulsa
-
Waktu Kunci (Lockout Time): 327 ms ±10%
-
Tipe Input yang Direkomendasikan: Saklar mekanis (contoh: reed switch pada rain gauge tipping-bucket)
-
Status Saklar yang Disarankan: Normally open, input aktif rendah (active low)
-
Deteksi Tepi Pulsa: Falling edge, dengan buffer Schmitt Trigger
-
Level logika: Rendah ≤ 0.6 V, Tinggi ≥ 2.7 V
-
-
Lebar Pulsa Minimum: 1 ms
-
Impedansi Input/Output: 100 kΩ
-
Tegangan Input Sirkuit Terbuka: 3.3 V
-
Tegangan Input Maksimum: 3.6 V
-
Koneksi Pengguna: Kabel 24 AWG, 2 kawat: putih(+) dan hitam(-)
-
Rentang Suhu Operasi: -40° hingga 75°C (-40° hingga 167°F)
-
Panjang Kabel Keseluruhan: 1 meter (3.3 kaki)
-
Material Housing: PVC tahan cuaca, melindungi komponen elektronik internal
-
Dimensi Housing: 14 x 0.95 cm (5.5 x 0.375 inci)
-
Berat: 310 gram (11 oz)
-
Bit per Sampel: 16 bit
-
Jumlah Kanal Data: 1 kanal
-
Opsi Rata-rata Pengukuran: Tidak tersedia (melaporkan jumlah pulsa per interval logging)
