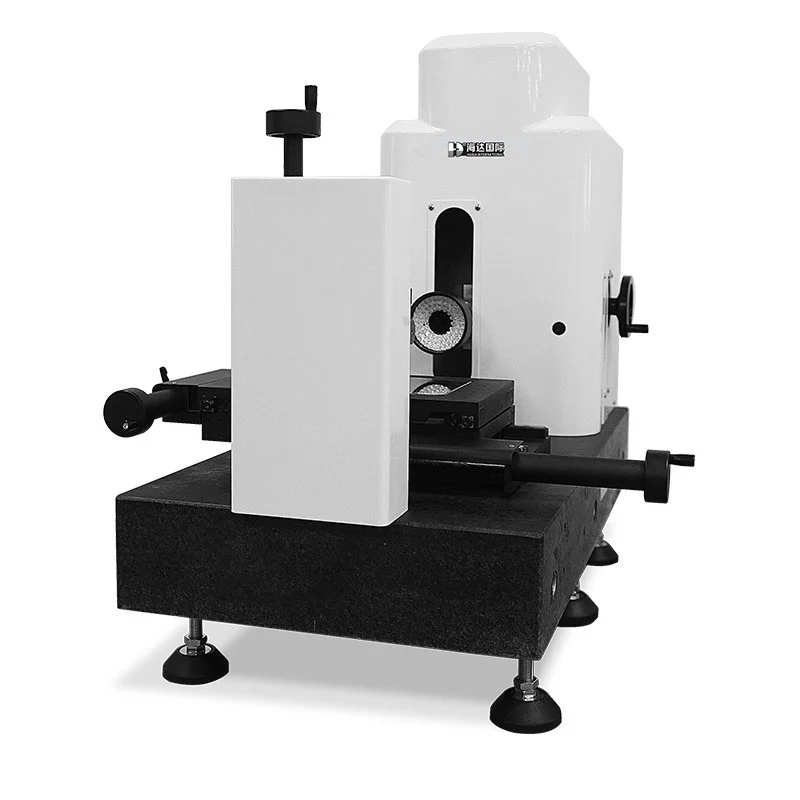

High Precision Image Measuring Machine
High Precision Image Measuring Machine adalah alat ukur optik presisi tinggi yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, kontur, dan profil berbagai komponen secara non-kontak. Dengan memanfaatkan sistem pencitraan digital dan teknologi optik canggih, alat ini mampu melakukan pengukuran detail pada benda kerja dengan tingkat akurasi yang sangat tinggi.
Dilengkapi dengan kamera beresolusi tinggi, lensa optik presisi, meja ukur stabil, sistem pencahayaan yang dapat disesuaikan, serta perangkat lunak pengukuran dan analisis otomatis, High Precision Image Measuring Machine mampu menghasilkan hasil pengukuran yang akurat, cepat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri elektronik, semikonduktor, otomotif, plastik, mold & die, komponen presisi, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk memenuhi spesifikasi dimensi dan toleransi yang ketat.
Fitur High Precision Image Measuring Instrument
-
Kamera CCD Presisi Tinggi
Menggunakan kamera warna U.S. TEO 1/2″ CCD dengan cross-line generator sebagai sistem penunjuk untuk pengukuran yang akurat. -
Sistem Pengukuran Digital
Dilengkapi sistem pengukuran dan pemrosesan data yang terdiri dari meja koordinat dua sumbu, optical grating, dan kartu data SDK-3000. -
Fungsi Pemrosesan Data Lengkap
Mendukung berbagai fungsi pemrosesan, tampilan, input, dan output data. Fitur workpiece straightening memudahkan penyelarasan benda kerja sebelum pengukuran. -
Koneksi Komputer dan Software Pengukuran
Memiliki antarmuka RS-232 untuk koneksi ke komputer serta software pengukuran khusus yang mampu memproses data dan menghasilkan circular mapping. -
Struktur Stabilitas Tinggi
Menggunakan base dan kolom berbahan marmer yang memberikan stabilitas tinggi serta membantu menjaga akurasi hasil pengukuran.
Fungsi High Precision Image Measuring Instrument
- Pengukuran Geometri Presisi
Dapat mengukur titik, garis, lingkaran, busur, oval, dan persegi panjang. Fitur multi-point positioning membantu meningkatkan akurasi hasil pengukuran. - Konstruksi dan Kombinasi Geometri
Mendukung berbagai fungsi konstruksi, seperti:- Kombinasi pengukuran
- Struktur pusat
- Titik perpotongan
- Titik tengah
- Struktur garis
- Struktur lingkaran
- Struktur sudut
- Coordinate Translation & Alignment
Fitur translasi dan penyelarasan koordinat mempermudah posisi pengukuran, meningkatkan efisiensi, serta membantu memperoleh hasil pengukuran yang lebih akurat. - Macro Measurement
Fungsi macro memungkinkan pengukuran komponen yang sama secara berulang dengan lebih cepat dan praktis, sehingga meningkatkan efisiensi pengujian. - Ekspor dan Analisis Data
Data hasil pengukuran dapat langsung diekspor ke AutoCAD untuk pembuatan gambar kerja, serta ke Excel dan Word untuk pengolahan dan analisis statistik. - Perekaman Program Pengguna
Memungkinkan pengguna untuk merekam, mengedit, dan menjalankan program atau perintah pengukuran secara otomatis.
Spesifikasi Produk
| Model | TT-2010 | TT-3020 |
| Metal table size | 404 x 228mm | 510 x 290mm |
| Glass table size | 260 x 160mm | 350 x 280mm |
| Travel: X,Y | 200 x 100mm | 300 x 200mm |
| Net Weight | 110kg | 200kg |
| Dimension | 700 x 600 x 900 | 970 x 670 x 940 |
| Z-axis travel:200mm Work distance:95mm
Resolution of X,Y,Z scales:0.0005um X,Y-axis accuracy:(3+L/200)um |
||
| Video system | Camera: Color 1/3“CCD camera
Optical Magnification:0.7~4.5X Digital magnification:30~230X Object view-field:7~1.1mm Contour and surface illumination: Ring LED and brightness can be setup |
|
| Power: AC180V~260V/50Hz | ||
| Software: Quick Measuring 2.0 | ||
