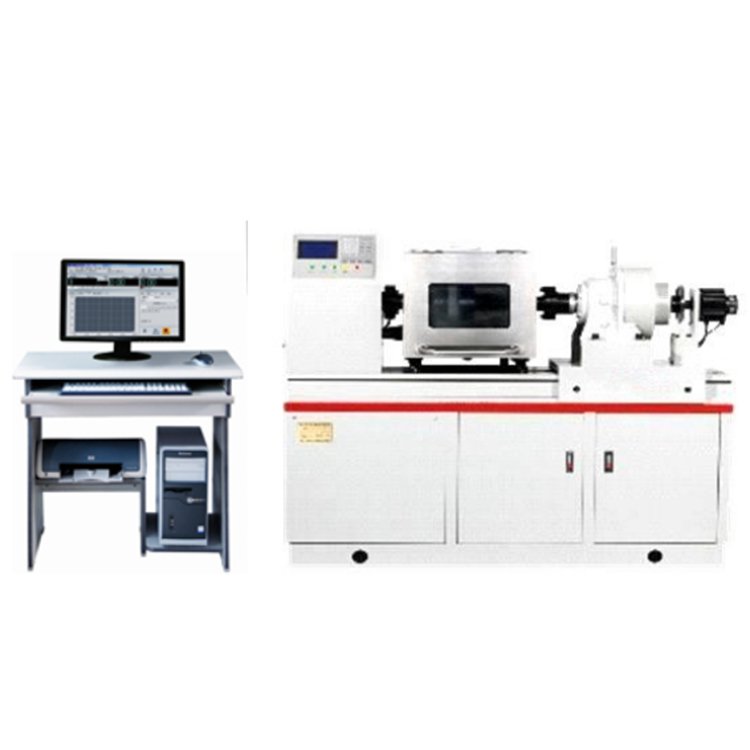

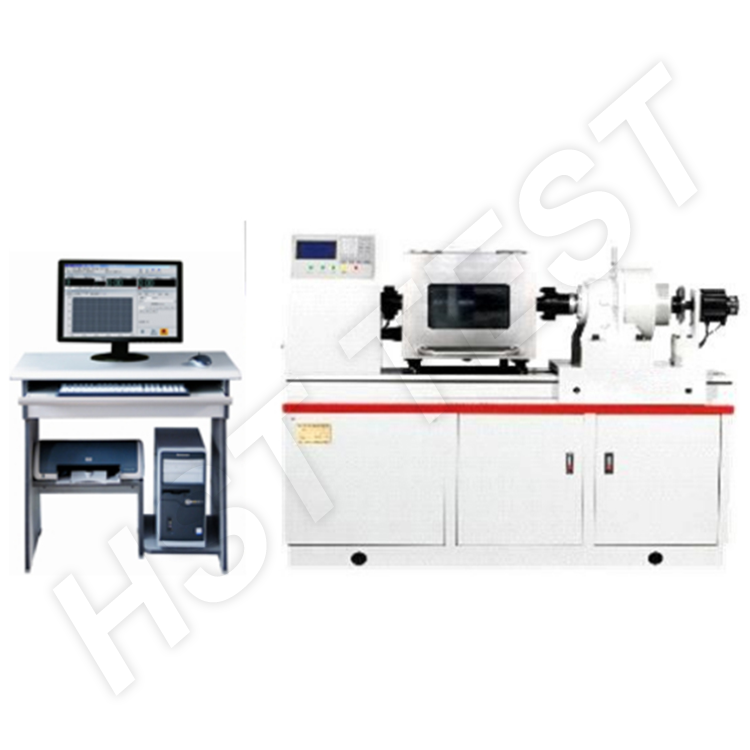

NDW-G Series High and Low Temperature Torsion Testing Machine
NDW-G Series High and Low Temperature Torsion Testing Machine adalah mesin uji puntir presisi yang dirancang untuk menguji performa puntir (torsion performance) pada berbagai material seperti logam, non-logam, material komposit, dan komponen mekanik. Mesin ini mampu melakukan pengujian dalam kondisi suhu tinggi maupun rendah menggunakan high temperature test chamber untuk mengevaluasi perubahan sifat mekanik material akibat pengaruh temperatur.
Application | Aplikasi
- Pengujian performa puntir material logam | Metal material torsion performance testing
- Pengujian material non-logam | Non-metallic material torsion testing
- Pengujian material komposit | Composite material torsion testing
- Pengujian komponen mekanik | Mechanical component torsion testing
- Evaluasi kekuatan dan deformasi akibat beban puntir | Torsional strength and deformation evaluation
- Penelitian material dan kontrol kualitas industri | Material research and industrial quality control
Standards | Standar
- GB/T 10128-1998
Metal Room Temperature Torsion Test Method - GB/T 10128-2007
Metal Room Temperature Torsion Test Method
Features | Keunggulan
- Sistem kontrol closed-loop dengan presisi tinggi
- Mendukung pengujian torsi konstan, kecepatan konstan, dan sudut puntir konstan
- Pengukuran torsi dan sudut puntir dengan akurasi tinggi
- Kapasitas torsi hingga 5000 Nm
- Dilengkapi ruang uji temperatur tinggi dan rendah
- Cocok untuk berbagai material dan komponen industri
- Hasil pengujian stabil, akurat, dan dapat diandalkan
| Parameter | NDW-100G | NDW-200G | NDW-500G | NDW-1000G | NDW-2000G | NDW-3000G | NDW-5000G |
|---|---|---|---|---|---|---|---|
| Maximum Torque | 100 Nm | 200 Nm | 500 Nm | 1000 Nm | 2000 Nm | 3000 Nm | 5000 Nm |
| Control Method | Constant torque & constant speed rotation, constant speed twist angle, closed-loop control | ||||||
| Machine Level | Class 1 | ||||||
| Torque Test Range | 2%–100% F.S | ||||||
| Torque Relative Error | ≤ ±1% | ||||||
| Torque Display Resolution | 1/20000 | ||||||
| Torsion Angle Test Range | 2%–100% F.S | ||||||
| Torsion Angle Relative Error | ≤ ±0.5% | ||||||
| Torsion Angle Display Resolution | 1/20000 | ||||||
| Intersection Angle Error | ≤ ±1% | ||||||
| Intersection Angle Resolution | 0.01° | ||||||
| Maximum Torsion Angle | 99999° | ||||||
| Angular Rate Control Range | 0.05–800°/min | ||||||
| Effective Chuck Spacing | 600 mm | ||||||
| Power Supply | 220V ±10%, 50Hz |
| Parameter | Specification |
|---|---|
| Temperature Range | +20℃ ~ 200℃ atau -40℃ ~ 200℃ |
| Temperature Fluctuation | ≤ ±1℃ |
| Cooling System | Compressor |
