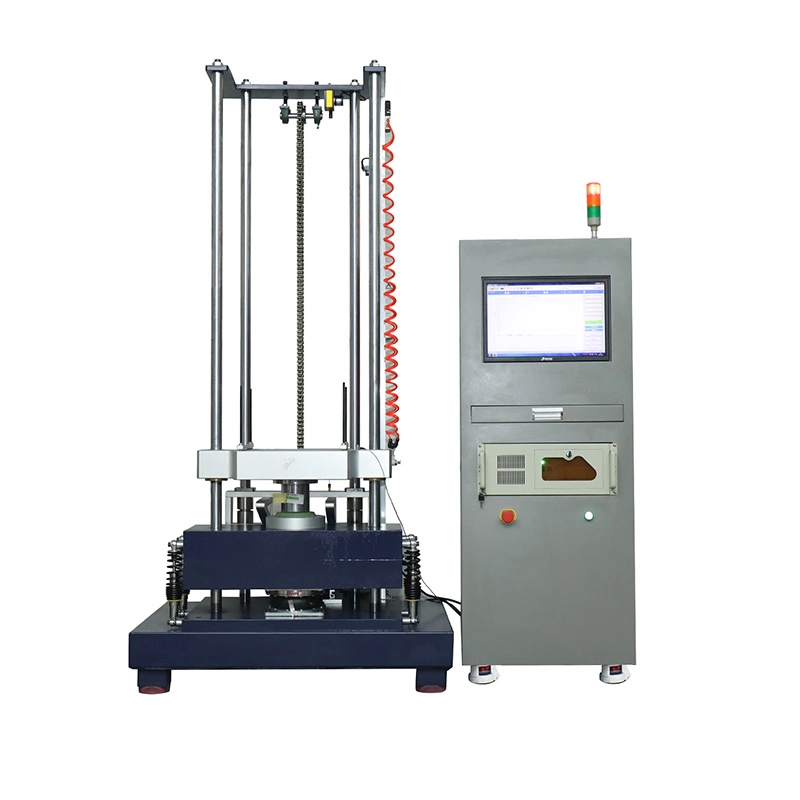

High Acceleration Shock Test System
Aplikasi :
Alat uji benturan ini dapat digunakan untuk pengujian benturan pada produk uji, terutama untuk spesimen berukuran kecil dalam pengujian dengan percepatan benturan yang lebih tinggi. Mengukur sejauh mana produk uji mampu menahan kerusakan akibat benturan. Sering digunakan dalam pengujian lingkungan terhadap komponen elektronik, papan sirkuit elektronik, dan sebagainya. Peralatan uji ini memenuhi “Spesifikasi Pengujian Lingkungan Dasar untuk Produk Listrik dan Elektronik Ea: Metode Uji Benturan” serta “IEC68-2-27, Uji Ea: Benturan” dan “MIF-STD202F” — persyaratan spesifikasi untuk uji benturan.
Fitur Produk
- Meja uji impak (impact test bench) berukuran kompak dengan struktur yang dirancang secara cermat melalui analisis optimasi Finite Element Analysis (FEA).
- Struktur mesin kuat dan kokoh dengan respons frekuensi yang tinggi untuk menghasilkan pengujian yang lebih akurat.
- Mampu melakukan pengujian kejut berakselerasi tinggi dengan durasi percepatan hingga 0,3 ms.
- Gelombang kejut berbentuk half-sine wave sesuai dengan spesifikasi dan standar pengujian yang berlaku.
- Dilengkapi perangkat anti-secondary impact untuk mencegah benturan kedua yang dapat memengaruhi hasil pengujian.
- Meja uji dilengkapi sistem peredam (damping device) berefisiensi tinggi untuk meningkatkan stabilitas pengujian.
- Ketinggian impak dapat diatur secara digital dan dieksekusi secara otomatis untuk meningkatkan kemudahan dan konsistensi pengujian.
Spesifikasi :
| Maximum load: | 100kg |
| Table size: | 500mm×600mm |
| Impact peak acceleration range: | Half sine wave: 150～6000m/s² |
| Pulse duration: | Half sine wave: 0.5～30ms |
| Impact waveform: | Half sine wave |
| wave description difference | a) When the pulse duration is less than or equal to 3ms, the peak acceleration tolerance is ±20%; the pulse duration tolerance is ±15%;
b) When the pulse duration is> 3ms, the waveform tolerance should be within the range specified by the standard. |
| Speed variation tolerance | ±15% |
| Standards compliant | Requirements of GJB150, GJB360, GB2423. |
| Anti-secondary impact device | Adopt hydraulic braking device |
| Dimensions of impact table body | (1000×750×2450)(mm) |
| Weight of impact table: | 3600kg |
| Power consumption: | 5.5KVA |
| Working conditions: | A. Power supply voltage: 380V±10% AC50Hz |
| B. Ambient temperature: 0℃-40℃ | |
| C .Relative humidity: ≤90% (25℃) | |
| D. Surrounding environment: no corrosive medium, dry and ventilated,
Electromagnetic field interference and strong vibration sources that affect normal operation. |
