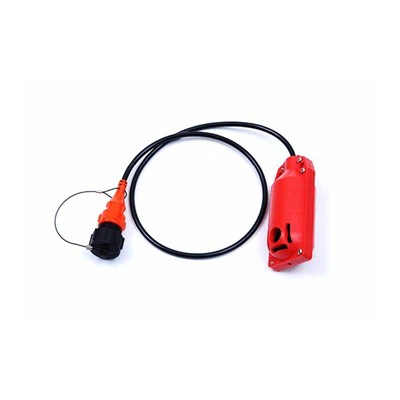

Saat menerima hidrofon seri GD-25 Anda, baik tipe GD-25-11A maupun GD-25-14A, hal pertama yang akan Anda perhatikan adalah eksterior poliuretan tanpa celah (seamless). Material ini 100% kedap air dan tidak memiliki sambungan lem atau tutup sekrup yang rawan bocor. Saat digenggam, unit ini terasa kokoh namun tidak berat, dengan bobot hanya 0,4 kilogram. Casing luar berbahan resin termoplastik berwarna merah membuatnya sangat mudah terlihat, bahkan di perairan gelap atau keruh.
Sebelum turun ke lapangan, Anda dapat memeriksa polaritas menggunakan port pengujian bawaan. Port ini terletak langsung di casing luar, sehingga Anda tidak perlu membuka apa pun. Cukup sentuhkan probe multimeter Anda ke port tersebut. Verifikasi polaritas cepat ini menyelamatkan Anda dari kesalahan pengkabelan yang bisa merusak perekaman data seismik seharian penuh. Garansi 12 bulan akan melindungi unit ini sejak saat pertama kali digunakan.
Mengapa Ini Sangat Penting?
Banyak hidrofon gagal beroperasi karena air merembes masuk melalui sambungan yang tersegel dengan buruk. Konstruksi poliuretan cetak (molded) pada GD-25 sama sekali tidak memiliki titik masuk. Air tidak bisa bocor ke dalam, dan tidak dapat mengalir turun melalui kabel karena proses pencetakan menyegel area masuknya kabel secara sempurna. Ini adalah solusi kedap air yang permanen.
Penggunaan di Rawa, Sungai, dan Zona Transisi
Area survei seismik Anda mungkin berupa rawa dengan genangan air, sungai berarus, teluk dengan pasang surut, atau zona transisi di mana daratan perlahan berubah menjadi perairan. Hidrofon GD-25 dirancang untuk menangani semua lingkungan ini. Anda dapat menurunkannya secara perlahan ke dalam air. Kedalaman kerja maksimumnya adalah 100 meter, yang mencakup hampir semua operasi perairan dangkal atau zona transisi. Rentang suhu operasi dari 0 hingga 35 derajat Celcius sangat cocok dengan kondisi lapangan pada umumnya di berbagai musim.
Saat menurunkan hidrofon, Anda mungkin merasakan gelombang atau arus yang mendorong kabel. Pada detektor biasa, gerakan ini akan menciptakan kebisingan (noise). Namun, seri GD-25 menggunakan konfigurasi peredam akselerasi (acceleration canceling) yang dibangun dengan kristal piezoelektrik. Setiap kristal beroperasi dalam bender mode bersensitivitas tinggi. Kedua kristal ini disambungkan dalam polaritas yang berlawanan, sehingga akselerasi umum dari pergerakan kabel akan dibatalkan, sementara sinyal tekanan dari gelombang seismik akan dijumlahkan. Hasilnya: data seismik yang bersih tanpa gangguan suara gemuruh dari pergerakan kabel.
Keunggulan Peredam Kebisingan (Noise Cancellation)
Konfigurasi peredam akselerasi ini bukanlah sekadar klaim pemasaran. Ini adalah sirkuit fisik di dalam hidrofon yang secara aktif menghilangkan kebisingan getaran sebelum sinyal mencapai sistem perekaman Anda. Artinya, Anda mendapatkan rasio sinyal-terhadap-kebisingan (SNR) yang lebih tinggi dan lebih sedikit peristiwa palsu (false events) dalam hasil survei Anda.
Koneksi ke Sistem Perekaman Seismik
Setiap hidrofon GD-25 berisi transformator di dalam bodi cetakannya. Transformator ini menghubungkan kristal piezoelektrik ke kabel output. Fungsinya adalah meningkatkan sinyal tegangan dan menyesuaikan impedansi dengan amplifier seismik pada umumnya. Sensitivitas tegangan untuk GD-25-11A adalah 11 V/Bar ± 1.5 dB, sedangkan GD-25-14A memberikan 14 V/Bar ± 1.5 dB. Kedua nilai ini cukup tinggi sehingga Anda mungkin tidak memerlukan preamplifier eksternal untuk banyak jenis survei.
Resistansi DC yang diukur pada ujung kabel adalah 160 ohm ± 15 persen. Hal ini memungkinkan Anda memeriksa kontinuitas dan mengidentifikasi setiap hidrofon dalam susunan multi-saluran (multi-channel array). Frekuensi alaminya adalah 10 Hz ± 15 persen, sangat cocok dengan pita frekuensi sebagian besar sumber seismik yang digunakan dalam pekerjaan zona transisi.

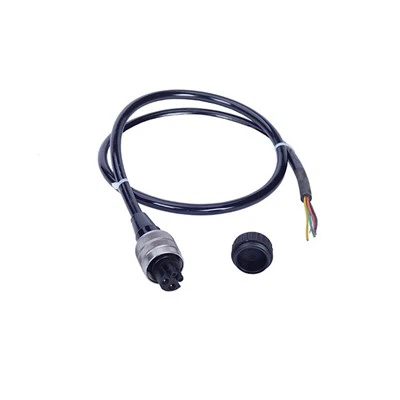

Panjang kabel lead-in dapat disesuaikan dengan permintaan klien. Anda hanya perlu menentukan berapa meter kabel yang dibutuhkan antara hidrofon dan kotak persimpangan (junction box) atau truk perekam Anda. Kabel akan dicetak menyatu ke dalam bodi poliuretan sehingga segel kedap air tetap sempurna meski dengan panjang kustom.
Keunggulan Transformator dan Sensitivitas Tinggi
Desain yang terkopel dengan transformator memastikan bahwa bentangan kabel yang panjang sekalipun tidak akan menurunkan kualitas sinyal. Output tinggi sebesar 11 atau 14 V/Bar berarti Anda dapat menggunakan perekam seismik standar tanpa tahapan penguatan (gain) ekstra. Ini menyederhanakan peralatan lapangan Anda dan mengurangi potensi titik kegagalan (failure points).
Pemeriksaan Lapangan Harian dan Konfirmasi Polaritas
Setelah beberapa kali penggunaan, Anda harus memverifikasi bahwa setiap hidrofon bekerja dengan benar. Port akses mudah pada casing luar termoplastik menjadikan ini tugas satu menit. Sentuhkan probe multimeter Anda ke port, dan Anda akan membaca tegangan saat Anda mengetuk hidrofon. Ini menegaskan bahwa kristal piezoelektrik merespons dan sirkuit peredam akselerasi masih utuh. Tidak ada hidrofon lain di kisaran harga ini yang menawarkan pengujian lapangan senyaman ini.

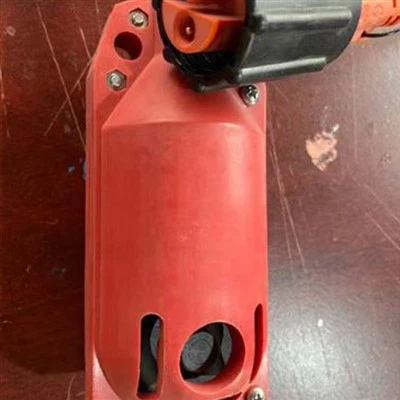

Casing luar berwarna merah juga berfungsi sebagai fitur keselamatan. Jika hidrofon terjatuh di air rawa yang keruh, warna merah jauh lebih cepat terlihat dibandingkan casing hitam atau abu-abu. Ini mengurangi risiko hilangnya peralatan dan menghemat waktu pencarian.
Manfaat Pemeriksaan Lapangan yang Praktis
Port pengujian polaritas terpasang langsung pada casing. Anda tidak memerlukan alat khusus, dan tidak perlu merusak segel kedap air. Cukup pasang probe dan baca hasilnya. Fitur ini saja dapat menghemat waktu troubleshooting berjam-jam selama survei yang berlangsung berminggu-minggu.
Penyimpanan Jangka Panjang dan Garansi
Setelah survei seismik Anda selesai, bilas hidrofon dengan air tawar untuk menghilangkan lumpur atau garam. Karena cetakan poliuretannya tanpa celah, Anda dapat membilas seluruh unit dengan aman, termasuk titik masuk kabel. Biarkan mengering lalu simpan di tempat yang sejuk dan teduh. Rentang suhu operasi adalah 0 hingga 35 derajat Celcius, namun toleransi suhu penyimpanan bisa lebih lebar tanpa menyebabkan kerusakan.
Setiap hidrofon GD-25 dilengkapi dengan garansi 12 bulan sejak tanggal pembelian. Garansi ini mencakup cacat material dan pengerjaan. Susunan peredam akselerasi dan kristal piezoelektrik terkopel transformator dijamin sepenuhnya. Jika ada air yang bocor ke dalam unit akibat cetakan yang cacat, garansi akan berlaku. Namun, kebocoran semacam ini sangat jarang terjadi karena proses pencetakan permanen dikontrol dengan sangat ketat.
Ringkasan Fitur Utama (Core Selling Points)
Tahan Air Sepenuhnya: Cetakan poliuretan tanpa jahitan (seamless).
Peredam Kebisingan Akselerasi: Menggunakan kristal piezoelektrik berlawanan dalam bender mode.
Pengujian Polaritas Mudah: Melalui port eksternal pada casing resin termoplastik.
Sensitivitas Output Tinggi: 11 atau 14 V/Bar dengan kopling transformator.
Garansi 12 Bulan: Ketenangan pikiran di kondisi lapangan yang berat.
Visibilitas Tinggi: Casing merah mudah ditemukan di bawah air.
Panjang Kabel Kustom: Tersedia berdasarkan permintaan.
Tabel Spesifikasi Produk
| Parameter | GD-25-11A | GD-25-14A |
| Frekuensi Alami (Hz) | 10 ± 15% | 10 ± 15% |
| Resistansi D.C. (Ohm) | 160 ± 15% | 160 ± 15% |
| Sensitivitas Tegangan (V/Bar) | 11 ± 1.5 dB | 14 ± 1.5 dB |
| Kedalaman Kerja Maksimal (m) | 100 | 100 |
| Rentang Suhu Operasi (°C) | 0 hingga 35 | 0 hingga 35 |
| Panjang Unit (mm) | 116 | 116 |
| Panjang Unit dengan Casing (mm) | 160 | 160 |
| Diameter Unit (mm) | 53 | 53 |
| Diameter Unit dengan Casing (mm) | 64 | 64 |
| Berat (kg) | 0.4 | 0.4 |
| Panjang Kabel (Lead-in length) | Sesuai permintaan | Sesuai permintaan |
Rekomendasi Pengadaan
Jika survei Anda membutuhkan sensitivitas menengah, pilih GD-25-11A. Jika Anda bekerja di lingkungan yang lebih bising atau menginginkan penangkapan sinyal maksimum, pilih GD-25-14A. Kedua model berbagi konstruksi kedap air yang sama, kinerja peredam akselerasi yang identik, dan port uji polaritas yang mudah diakses. Keduanya didukung garansi 12 bulan dan memungkinkan kustomisasi panjang kabel.
Pesan model yang paling sesuai dengan target sensitivitas survei Anda, dan operasikan di rawa, sungai, teluk, maupun zona transisi dengan penuh percaya diri. Bodi poliuretan mulusnya akan mencegah air masuk, kristal peredam akselerasinya akan memblokir kebisingan, dan port uji eksternalnya akan membuat pemeriksaan lapangan Anda berjalan sangat cepat.
