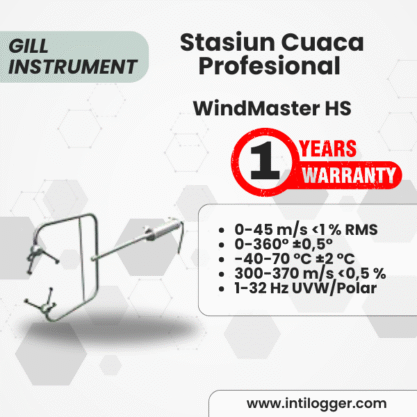

Gill WindMaster HS Anemometer
WindMaster HS adalah anemometer ultrasonik 3-axis yang dirancang untuk penelitian ilmiah tingkat lanjut. Alat ini memberikan data kecepatan angin, arah angin, suhu sonic, dan kecepatan suara dengan akurasi tinggi serta resolusi yang dapat disesuaikan, cocok untuk aplikasi seperti studi turbulensi, fluks gas, atau energi permukaan.
KECEPATAN ANGIN
-
Rentang: 0 – 45 m/s
-
Resolusi: 0,01 m/s atau 0,001 m/s
-
Akurasi:
-
<1,5% RMS @12 m/s (standar)
-
<1% RMS @12 m/s (kustom)
-
ARAH ANGIN
-
Rentang: 0 – 359,9°
-
Resolusi: 0,1°
-
Akurasi:
-
2° @12 m/s (standar)
-
0,5° @12 m/s (kustom)
-
SUHU SONIK
-
Rentang: -40°C hingga +70°C
-
Resolusi: 0,01°C
-
Akurasi: ±2°C dalam rentang -20°C hingga +30°C dari suhu lingkungan
KECEPATAN SUARA
-
Rentang: 300 – 370 m/s
-
Resolusi: 0,01 m/s
-
Akurasi: < ±0,5% @ 20°C
PENGUKURAN
-
Frekuensi Sampling Internal: 20 Hz / 32 Hz atau sinkronisasi dengan polling pengguna
-
Frekuensi Output: 1, 2, 4, 5, 8, 10, 16, 20, & 32 Hz
-
Format Data: UVW atau Polar
-
Satuan Ukur: m/s, mph, kph, knots, ft/min
Spesifikasi akurasi berlaku untuk kecepatan angin di bawah 32 m/s dan sudut insidensi horizontal < ±150°, serta ±30° dari bidang horizontal.
OUTPUT DIGITAL
-
Komunikasi: RS232, RS422, RS485*
-
Tipe RS485: 2-wire point-to-point
-
Baud Rate: 2400 – 57600
-
Format Data: ASCII atau Binary
OUTPUT ANALOG (Opsional)
-
Resolusi: 14-bit
-
Jumlah Kanal: 4 kanal tersedia
-
Rentang Output: Dapat disesuaikan sesuai skala penuh
-
Tipe Output:
-
0–20 mA
-
4–20 mA
-
0–5 V
-
±2,5 V
-
±5 V
-
INPUT ANALOG (Opsional)
-
Resolusi: 14-bit
-
Jumlah Input: Hingga 4 single-ended atau 2 differential
-
Tipe Input: ±5 V
DAYA
-
Tegangan Operasi: 9 – 30 VDC
-
Konsumsi Daya: 55 mA @ 12 VDC
SPESIFIKASI MEKANIK
-
Berat: 2,96 kg
-
Dimensi: 956 x 347 x 120 mm
LINGKUNGAN OPERASI
-
Kelas Perlindungan: IP65
-
Suhu Operasional: -40°C hingga +70°C
-
Kelembapan: <5% hingga 100% RH
-
Presipitasi Maksimal: 300 mm/jam
-
EMC:
-
BS EN 61000-6-3 (Emisi)
-
BS EN 61000-6-2 (Imunitas)
-
