Model 6140 Vertical In-Place Inclinometer (IPI) String

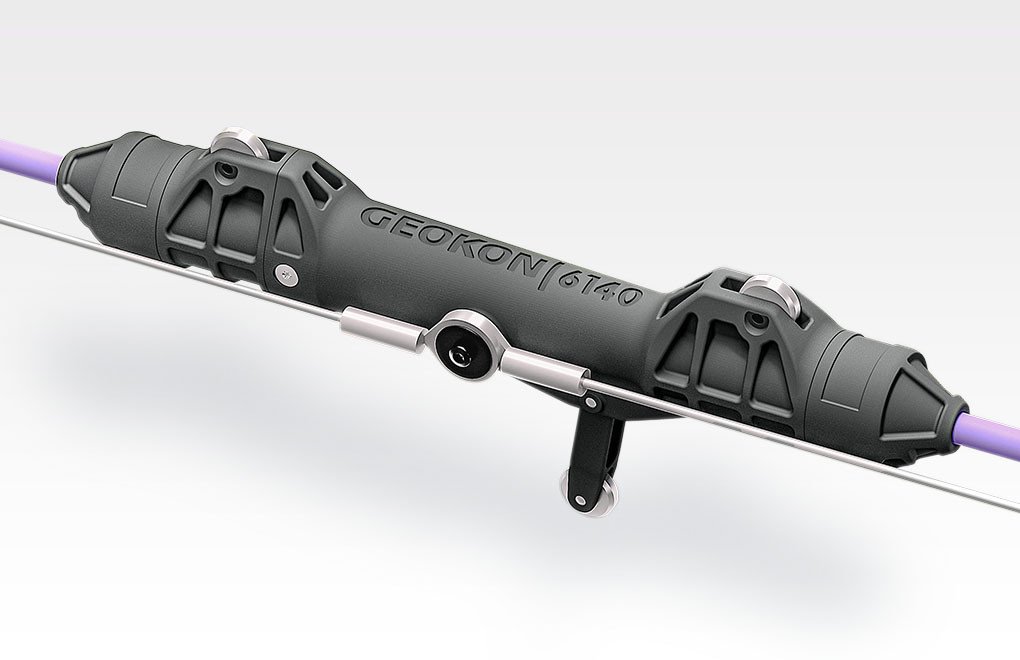

Model 6140 adalah rangkaian sensor kemiringan Biaxial MEMS yang dipasang dalam housing polimer rekayasa yang kuat, didesain khusus untuk pemantauan pergeseran lateral dalam casing inklinometer standar.

Fitur mekanis utama meliputi:

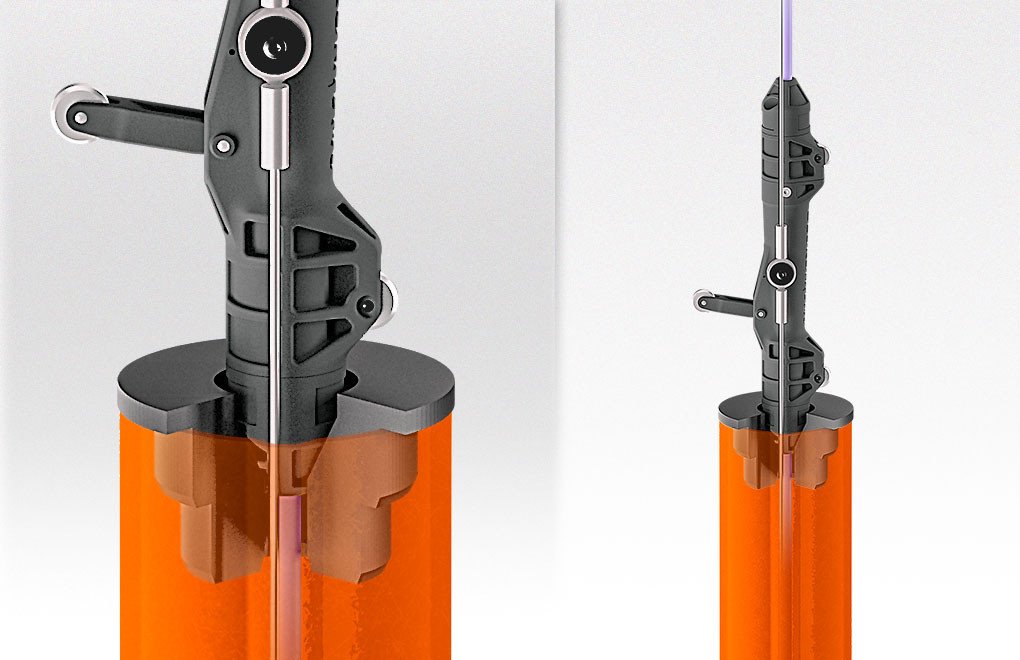

• Satu roda pegas dan dua roda tetap untuk memastikan string mengikuti alur casing dengan presisi dan menjaga orientasi azimuth sepanjang kedalaman.

• String ditahan dalam tegangan menggunakan pemberat suspensi di sensor paling bawah, dengan kabel dan penyangga di bagian atas casing.

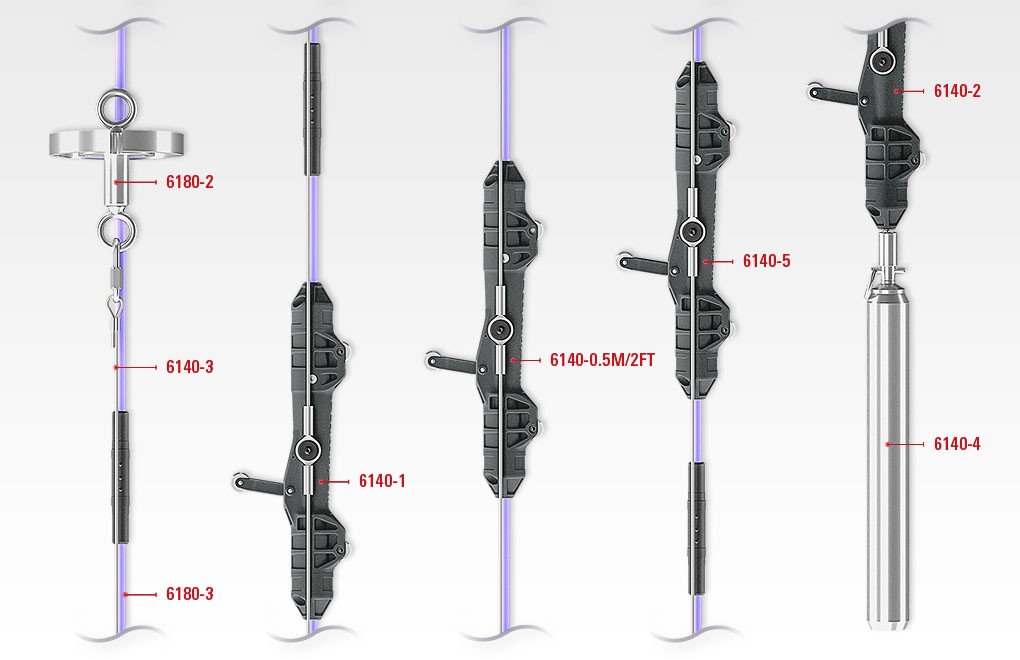

• Sensor-sensor terhubung secara mekanik dengan kabel baja pesawat yang fleksibel dan secara elektrik melalui kabel bus bersama.

• Sensor paling atas memiliki konektor tahan air untuk sambungan mudah ke perangkat pembaca (PC, datalogger, SCADA, dll) menggunakan kabel baca yang disesuaikan pelanggan.

Kapasitas dan instalasi:

• Mendukung hingga 500 sensor pada satu string.

• String dengan lebih dari 50 sensor menjadi berat dan sulit dipasang tanpa alat bantu.

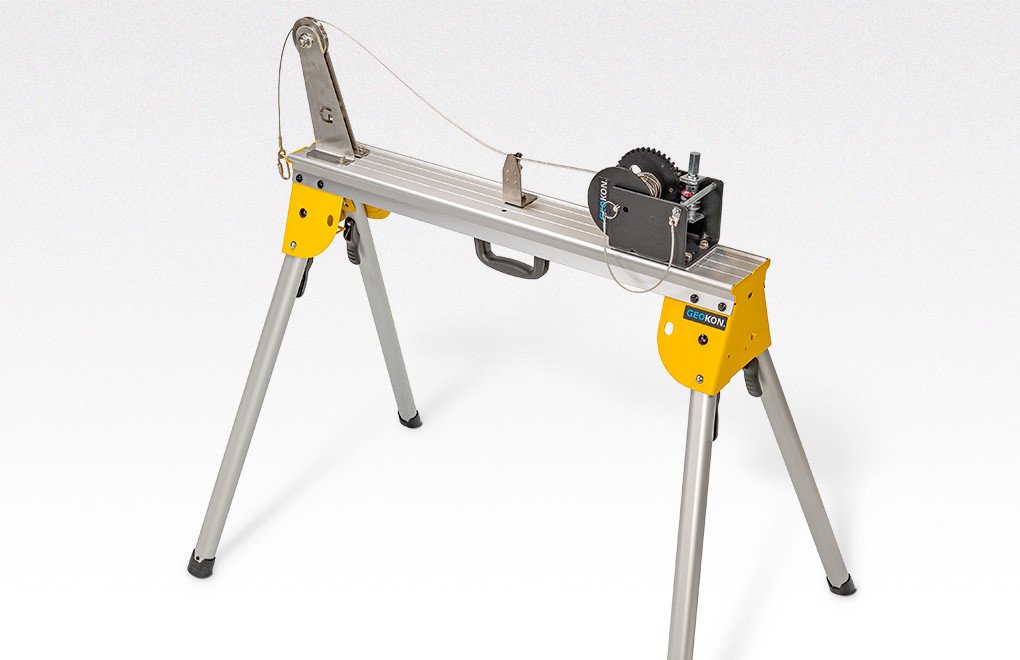

• Model 6140-HOIST disediakan sebagai alat bantu instalasi, dengan rangka kokoh, sistem katrol, kabel penyangga, dan gulungan kabel — sangat direkomendasikan untuk string lebih dari 100 sensor.

Output dan komunikasi:

• Setiap sensor mengeluarkan data kemiringan terkalibrasi (derajat) dan suhu (°C) yang siap pakai tanpa perlu konversi data mentah.

• Komunikasi menggunakan protokol standar industri Modbus® RTU melalui port RS-485.

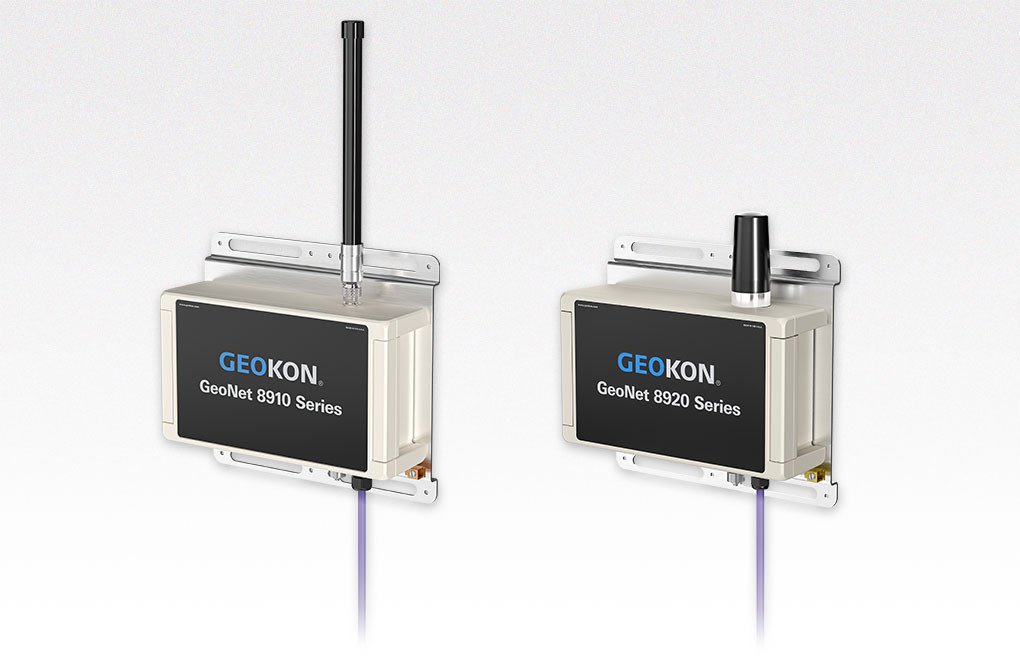

• Dapat diintegrasikan dengan GeoNet Digital High-Power Loggers, 8600 Series Dataloggers, Campbell Scientific Dataloggers, dan perangkat lain yang kompatibel Modbus RTU.

• Model 8020-38 Addressable Bus Converter memungkinkan interface dengan PC, PLC, dan datalogger.

Model 6140 Vertical IPI String — Specifications
