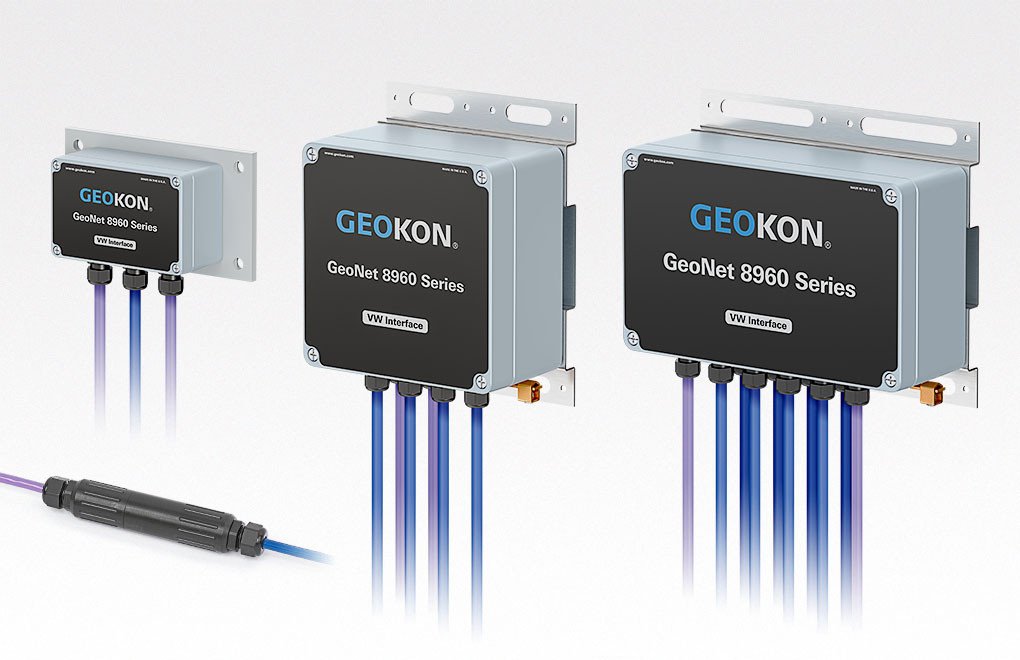

Fitur dan Kompatibilitas Model 8960 Series Digital Vibrating Wire Interface
Model 8960 Series memungkinkan pembacaan sensor vibrating wire dari Modbus® RTU clients melalui fitur signal conditioning dan digital addressing.
Versi 4- dan 8-channel Digital Vibrating Wire Interface juga kompatibel dengan Model 4900 Vibrating Wire Load Cells. Beberapa load cell dan sensor VW dapat dihubungkan ke satu interface, selama total jumlah gauge VW tidak melebihi kapasitas kanal dari interface tersebut.
Model 8020-38 Addressable Bus Converter
Untuk menghubungkan string sensor addressable ke komputer pribadi, perangkat baca (readouts), data logger, dan programmable logic controllers (PLC), diperlukan Model 8020-38 Addressable Bus Converter. Converter ini berfungsi sebagai jembatan menggunakan protokol TTL atau USB antara pembaca dan string sensor GEOKON yang mendukung RS-485.
Spesifikasi Teknis Model 8960 Series Digital Vibrating Wire Interface
Catu Daya
-
12 VDC
Arus
-
Idle: 1,2 mA
-
Maksimum:
-
35 mA (koil VW 180Ω)
-
57 mA (koil VW 50Ω)
-
Interface
-
RS-485, Half-duplex (dua kabel diferensial)
Protokol Komunikasi
-
Modbus RTU
Suhu Operasional
-
−40 °C hingga +80 °C
Dimensi (P × L × T)
-

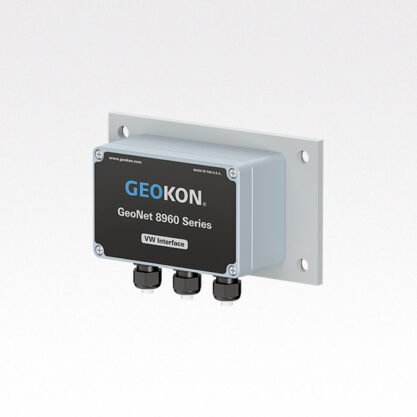

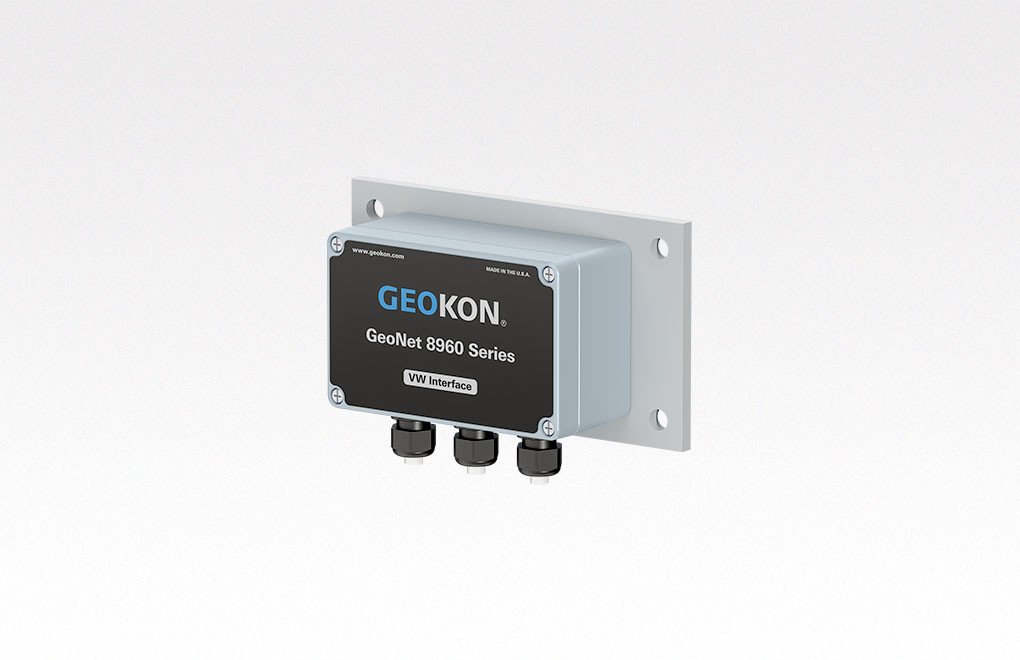

80 × 125 × 57 mm (single-channel)
-

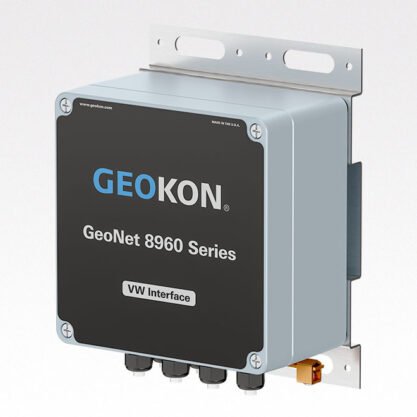

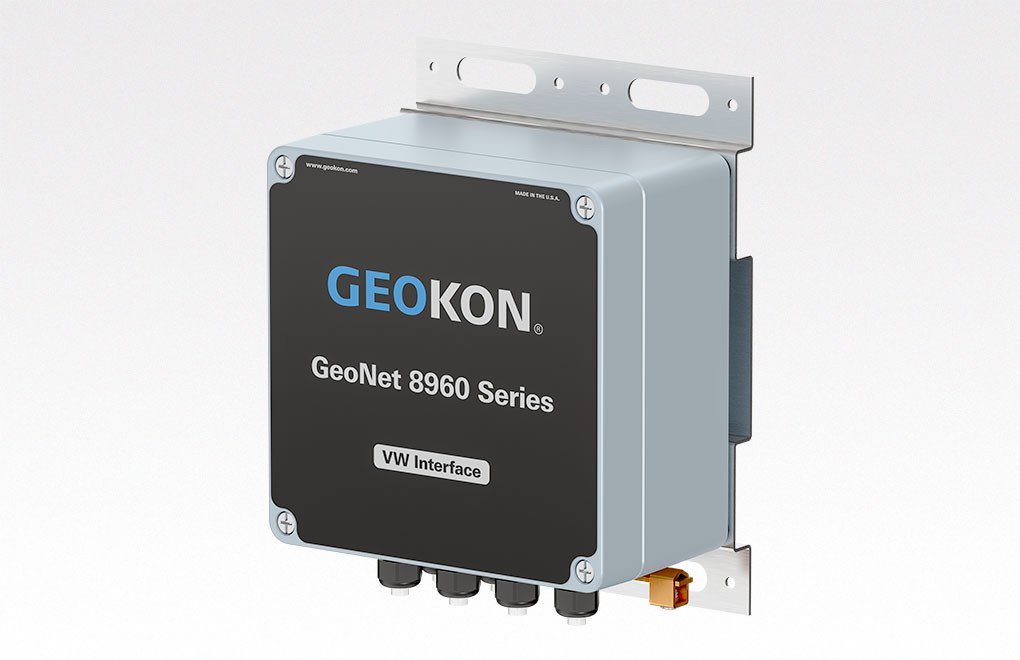

180 × 180 × 101 mm (4-channel)
-

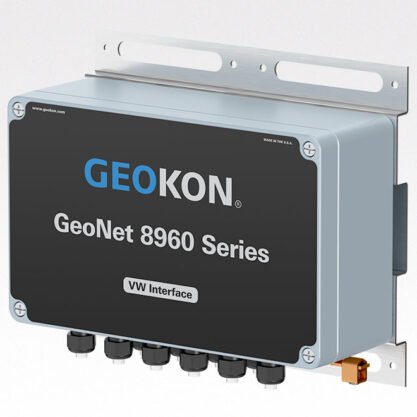

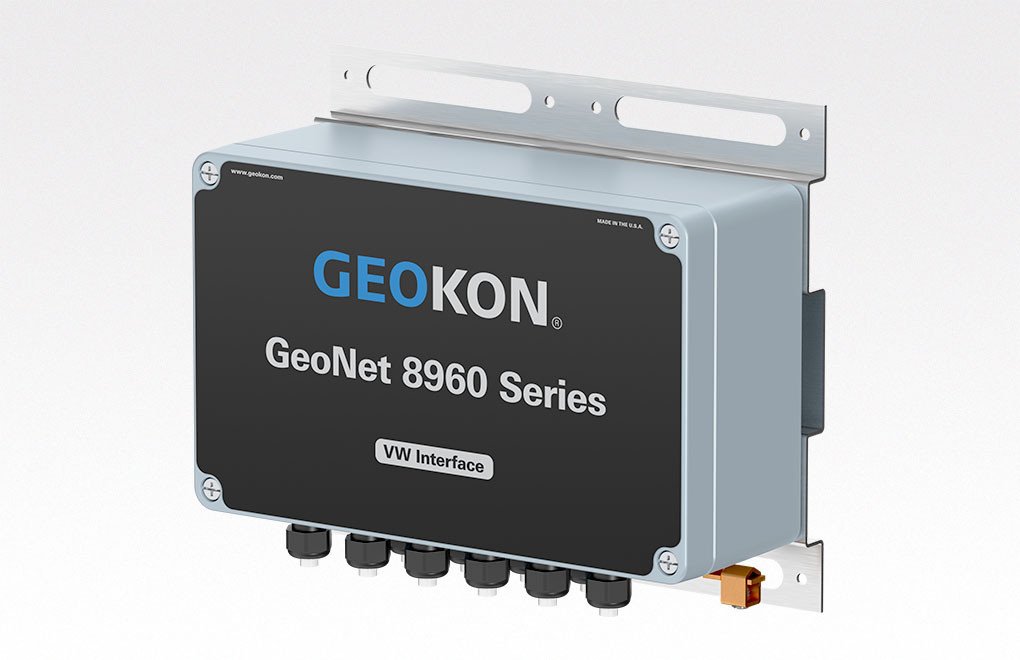

160 × 260 × 91 mm (8-channel)
Dimensi (P × Ø) Housing
-

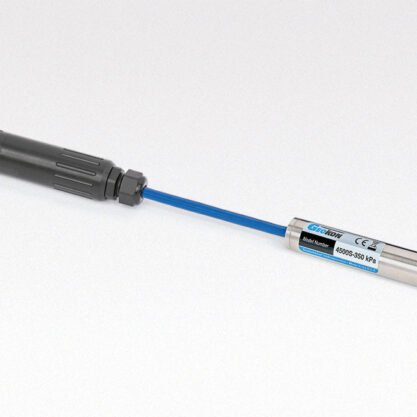

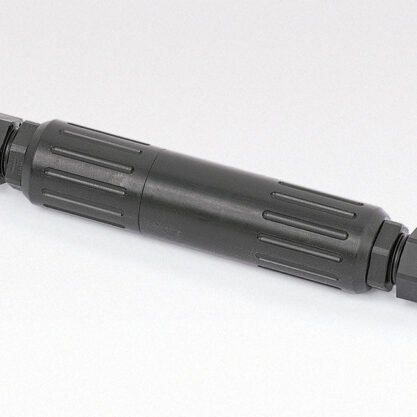

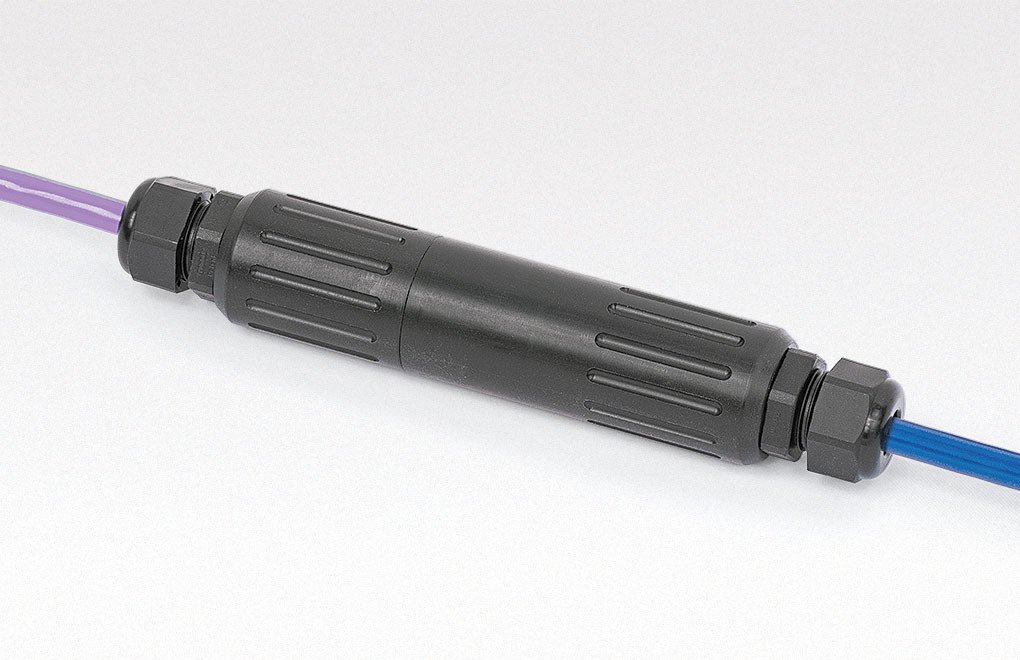

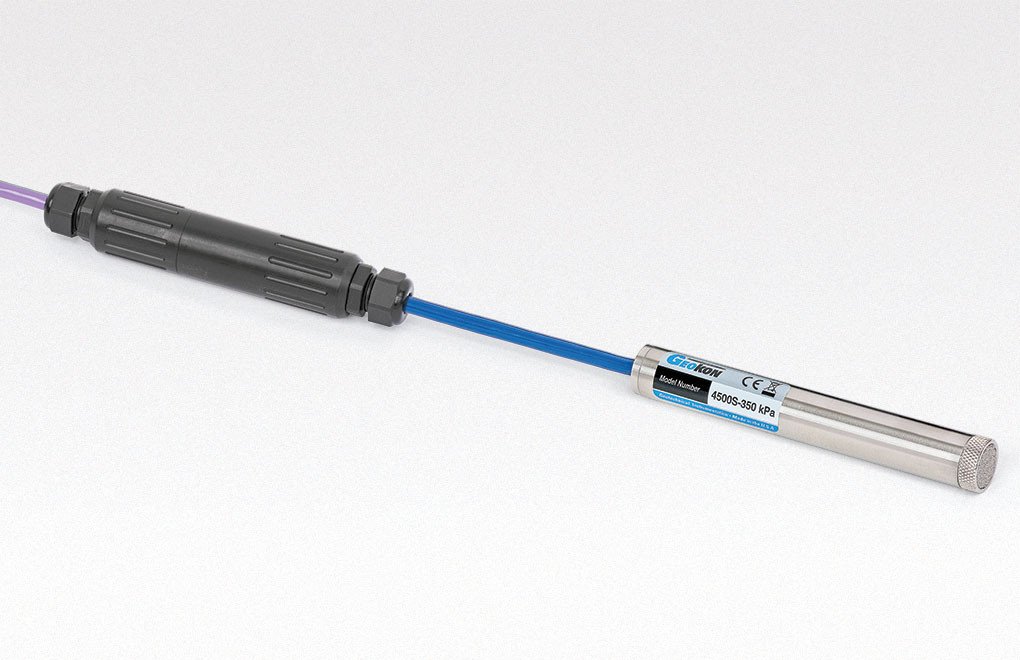

100 × 25 mm (single-channel, Model 8960-01C-CAB)
