Overview

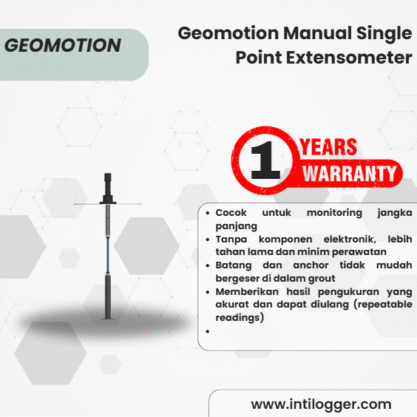

Geomotion Manual Single Point Extensometer adalah instrumen mekanis yang kuat dan andal, digunakan untuk memantau penurunan tanah (settlement) di dalam tanah.

Pergerakan heave/settlement diukur menggunakan vernier gauge pada reference head.

Alat ini dapat dipasang di bawah tutup gatic flush mounted, sehingga instalasi terlihat lebih rapi dan tersembunyi (discrete installation).

Selain itu, unit dapat disesuaikan panjangnya langsung di lokasi pemasangan hanya dengan menggunakan peralatan tangan sederhana (simple hand tools).

Fitur Produk

• Cap untuk rentang 100mm dan grouting
• Batang penyesuaian baja tahan karat (stainless steel adjustment rod) yang menghubungkan brass head dengan anchor
• Batang fiberglass dengan pelindung luar (protective sleeve)
• Pelat flensa SS 300mm dengan cakram bundar 50mm untuk menggantung extensometer saat grout mengeras di dalam lubang bor
• Anchor rebar dengan flensa 65mm untuk mencegah slip

Keunggulan Produk

• Cocok untuk monitoring jangka panjang
• Tanpa komponen elektronik, lebih tahan lama dan minim perawatan
• Batang dan anchor tidak mudah bergeser di dalam grout
• Memberikan hasil pengukuran yang akurat dan dapat diulang (repeatable readings)

Operasi

Pergerakan relatif antara end anchor yang dipasang pada titik bawah tanah (subsurface) dan reference head dapat diukur secara rutin menggunakan vernier gauge untuk mendapatkan data settlement.

Alat ini dilengkapi tutup khusus dengan lubang sempit yang berfungsi sebagai pemandu kaliper menuju brass head, sehingga hasil pengukuran lebih akurat dan konsisten (repeatable readings).

Umumnya, brass head dipasang di posisi tengah untuk memberikan 50% ruang ekstensi dan 50% ruang kontraksi, yang setara dengan 50mm heave dan 50mm settlement.

Aplikasi

Manual Single Point Extensometer biasanya digunakan dalam:

• Tambang bawah tanah (underground mines)
• Tunneling (terowongan)
• Tambang terbuka (open cut mines)
• Penggalian (excavations)
• Bendungan (dams)
