Overview

InSAR (Interferometric Synthetic Aperture Radar) adalah teknik yang terbukti efektif untuk mengukur pergerakan permukaan tanah. Satelit merekam citra Bumi, lalu citra-citra tersebut dikombinasikan untuk menghitung pergeseran pada permukaan tanah.

Simpangan baku lokasi dan ketinggian titik pengukuran adalah 1 meter untuk data resolusi tinggi dan 2,5 meter untuk data resolusi standar. Karena itu, InSAR sangat bermanfaat untuk memantau perubahan posisi secara dinamis.

Fitur Produk

Dapatkan Wawasan Baru
Jumlah pengukuran yang besar serta pembaruan mingguan memberikan gambaran detail mengenai kemiringan dan kecepatan penurunan tanah. Penurunan mendadak pada area kecil bisa menjadi alasan untuk dilakukan inspeksi lokal. Sementara itu, penurunan yang lebih luas dan bertahap menunjukkan cerita yang berbeda.

Akurasi Milimeter

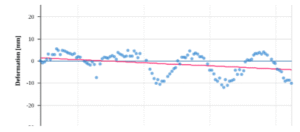

Deret waktu (time series) menunjukkan bagaimana objek bergerak sejak pengukuran sebelumnya. Bandingkan hasil pengukuran hingga pada skala milimeter.

Tanpa Prasyarat

InSAR berbasis pada pantulan radar dari infrastruktur. Pengukuran tidak bergantung pada titik fisik tertentu di permukaan tanah.

Pembaruan Mingguan

Data pengukuran diperbarui setiap minggu. Temukan tren deformasi pada objek secara real-time saat pergeseran terjadi.

Dari 100 m² hingga 10.000 km²

Pemantauan InSAR menyediakan pengukuran penurunan tanah mulai dari bangunan tunggal, jembatan, tambang, hingga seluruh kawasan pemukiman dan area seluas 10.000 km².

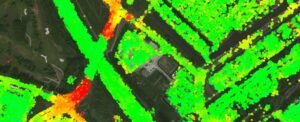

100.000 Pengukuran per km²

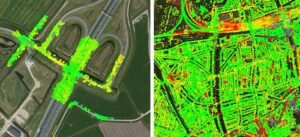

Peta kami berisi hingga 100.000 titik pengukuran per km² untuk area yang luas. Ini merupakan lompatan besar dibandingkan metode leveling konvensional.

25 Tahun ke Belakang

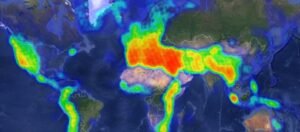

Arsip data kami mencakup sejak tahun 1992 dan meliputi 70% daratan Bumi. Dengan data tersebut, kami dapat mengukur penurunan tanah yang terjadi di masa lalu.

Solusi Per Industri

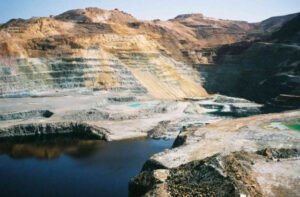

Pemantauan Stabilitas Tambang

Mining Stability Monitoring adalah layanan pemantauan risiko geoteknik secara berkelanjutan untuk mengidentifikasi area dengan pergerakan permukaan abnormal dari waktu ke waktu. Tambang harus beroperasi 24/7, dan Geomotion membantu mewujudkan hal itu dengan mendeteksi ketidakstabilan sejak dini.

Dengan menilai perubahan bentuk berdasarkan waktu dari data InSAR di platform Antares, para ahli geoteknik dapat mengenali pola ketidakstabilan. Ini menjadi jalur langsung untuk meningkatkan manajemen aset dalam operasi pertambangan.

Komunikasi Peringatan Dini

Tiga perusahaan terbesar di industri ini mempercayai kami sebagai mitra InSAR pilihan mereka. Kami bangga menjadi insinyur aplikasi lapangan kelas dunia, dan memiliki misi menjadikan InSAR sebagai standar solusi pemantauan jarak jauh di industri pertambangan.

Pemantauan rutin memberikan informasi detail dan menyeluruh mengenai potensi ketidakstabilan. Platform Antares akan memberikan peringatan dini ketika terdeteksi adanya masalah potensial.

Analisis InSAR

Analisis Interferometric Synthetic Aperture Radar (InSAR) mendeteksi serta mengukur pergerakan permukaan, sekaligus membantu memahami penyebabnya, baik terkait struktur maupun perubahan air tanah.

Solusi yang Disesuaikan

Setiap tambang memiliki karakteristik berbeda. Kami telah membuktikan bahwa tidak ada satu solusi InSAR yang cocok untuk semua, sehingga kami selalu menyesuaikan pendekatan dengan kebutuhan spesifik setiap proyek.

Stabilitas Bendungan Tailing

Industri pertambangan memiliki alur kerja dan praktik keselamatan yang unik dibandingkan industri lain. Kami dapat membantu menjaga kelancaran produksi di lokasi tambang dengan memanfaatkan data satelit untuk memprediksi kebutuhan pemeliharaan. Area yang menunjukkan pola pergerakan tidak terduga membutuhkan perhatian lebih dibandingkan area dengan permukaan stabil. Air tanah diketahui berperan penting dalam proses ini, dan kami membantu memvisualisasikan perannya dengan lebih baik. Tim insinyur dan geosains kami bekerja sama dengan tim geoteknik Anda untuk memastikan perencanaan pemeliharaan lebih optimal serta biaya dapat ditekan.

Manajemen risiko lingkungan merupakan isu serius dalam industri pertambangan. Apakah mungkin suatu saat kegagalan dapat sepenuhnya dicegah hanya dengan data? Kami mulai memahami kekuatan prediktif dari jutaan data penginderaan jauh ini, namun tetap dibutuhkan spesialis untuk menerjemahkannya menjadi informasi yang benar dan mudah dipahami terkait keselamatan.

Manfaat Pemantauan Stabilitas

• Mencegah kejutan – risiko dalam pertambangan umumnya bersifat lingkungan.

• Mengoptimalkan penggunaan tim pengawas dan peralatan.

• Menemukan wawasan baru tentang risiko yang berkembang seiring waktu.

Stabilitas Fasilitas Penyimpanan Tailing

Setiap tambang memiliki beberapa area dengan risiko geoteknik tinggi yang memerlukan penilaian berulang secara khusus. Bendungan tailing menjadi kategori risiko tersendiri. Karena isu lingkungan di masa lalu, kini sebagian besar pakar pertambangan mencari sistem pemantauan berkelanjutan untuk memprediksi potensi ketidakstabilan dengan lebih baik.

Tailing padat sering digunakan sebagai bagian dari struktur bendungan itu sendiri, sementara tailing dalam bentuk cair atau lumpur partikel halus bercampur dengan air tanah dapat menimbulkan berbagai ketidakstabilan yang sering kali belum sepenuhnya dipahami. Dengan InSAR, kami membantu memperjelas hal ini: mengkarakterisasi dan mengukur proses degradasi yang berkembang dari waktu ke waktu pada skala area luas, serta mengidentifikasi pola dinamika yang berbeda. Pemantauan berkelanjutan terhadap pola ini kini terbukti menjadi metode permanen dalam manajemen risiko.

Pendekatan penggunaan sensor jarak jauh dan sensor lokal berbeda untuk masing-masing dari tiga desain bendungan tailing bertingkat: upstream, downstream, dan centerline.

Mengubah Pengukuran Menjadi Wawasan

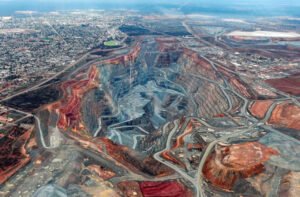

Untuk evaluasi stabilitas timbunan dan galian, termasuk lereng tinggi (highwall slopes) maupun lereng panjang (longwall slopes), kami mempertimbangkan kadar air tanah, jenis tanah, serta faktor geoteknik lain. Semua faktor ini memengaruhi hasil pengukuran InSAR sekaligus wawasan yang dihasilkan. Saat ini, kami sedang membangun pustaka pola deformasi yang relevan.

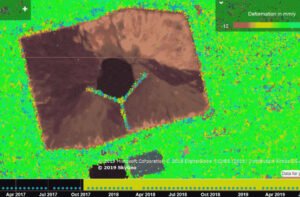

Setiap kali satelit merekam citra, kami membuat peta “iso-deformation” jangka pendek dan memberi peringkat deformasi di area tambang dalam beberapa hari terakhir menggunakan sistem peringatan 4 tahap berbasis “lampu lalu lintas”.

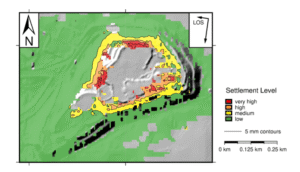

Bagi sebagian besar pelanggan, kami biasanya menampilkan dua garis pandang (line of sight) yang menyoroti area berbeda di dalam tambang. Peta kontur ini berbeda dengan produk time series kami.

Untuk informasi lebih lanjut mengenai keunggulan relatif dari kedua produk ini serta bagaimana keduanya membantu menemukan berbagai isu stabilitas, silakan hubungi spesialis kami.

Cakupan Penuh Area Tambang

Pemantauan Stabilitas InSAR dapat memberikan peringatan dini terhadap pergerakan tanah di seluruh area tambang, termasuk fasilitas penyimpanan tailing. Sistem peringatan ini memberi sinyal kepada operator kapan harus melakukan inspeksi visual atau mengerahkan sumber daya lain di lokasi, seperti radar berbasis darat atau drone, untuk melakukan survei darurat.

Salah satu keunggulan utama sistem kami adalah kemampuan memproses data InSAR di platform kami berdasarkan kriteria ambang batas tertentu untuk dinamika pergerakan tanah. Hasilnya berupa fungsi peringatan lampu lalu lintas yang disesuaikan dengan kondisi tiap lokasi tambang.

Data yang kami bagikan dapat terintegrasi tanpa hambatan dengan seluruh perangkat lunak pertambangan standar industri. Dataset baru dapat tersedia setiap kali satelit melakukan rekaman ulang. Untuk beberapa lokasi, hal ini bisa terjadi dua kali per minggu, sementara area lain dapat dimonitor setiap 5–6 hari sekali.

Pemrosesan InSAR Paling Andal di Dunia

Di SkyGeo, kami memahami secara mendalam bagaimana sistem InSAR bekerja—baik keunggulannya maupun keterbatasannya—saat digunakan untuk menilai berbagai aspek stabilitas tambang. Kami membangun kode dasar interferometri kami sendiri, tanpa bergantung pada perangkat lunak pihak ketiga yang bersifat black-box.

Kami memanfaatkan semua satelit yang tersedia dan mengonfigurasi layanan agar optimal dalam pemantauan risiko berkelanjutan. Selain itu, kami telah mengembangkan proses Quality Assurance yang progresif dan ketat untuk aplikasi InSAR for Mining, yang telah memenuhi standar kualitas tinggi dari beberapa organisasi terbesar dan paling menuntut di dunia, termasuk ExxonMobil dan Shell.

Rekayasa Sipil

Biarkan Geomotion merancang solusi Pemantauan InSAR untuk Anda – dengan akurasi milimeter, data historis hingga 25 tahun ke belakang, dan ratusan ribu titik pengukuran per km², masing-masing dilengkapi grafik deformasi dari waktu ke waktu. Data Geomotion sering menjadi prediktor terbaik untuk menghitung waktu rata-rata sebelum kegagalan aset. Praktisi manajemen risiko menggunakannya untuk pemeliharaan prediktif.

Kami memantau penurunan tanah (subsidence) pada berbagai proyek rekayasa sipil, termasuk:

• Jalan raya
• Tanggul
• Rel kereta api
• Bendungan
• Jembatan
• Terowongan
• Bandara
• Pipa saluran
• Kawasan pemukiman
• Sistem pembuangan limbah
• Gedung
• Pertahanan air (water defence)

Data Subsidence untuk Setiap Tahap Siklus Proyek

1. Pemilihan Lokasi

Tentukan pergerakan tanah yang sudah ada selama proses pemilihan lokasi. Mendukung desain dan optimasi jaringan instrumen tanah. Geomotion memberikan dukungan unik dalam rekonstruksi pola pergerakan tanah di masa lalu yang dapat memengaruhi konstruksi. Dengan arsip citra satelit historis, Geomotion dapat mengidentifikasi area tidak stabil sebelum pembangunan dan merekonstruksi perpindahannya untuk membantu perencanaan lokasi baru. Pemantauan berbasis satelit juga mengurangi waktu dan biaya survei dibandingkan metode pengukuran tradisional.

2. Pembangunan

Pantau dampak aktivitas konstruksi terhadap bangunan dan infrastruktur di sekitarnya. Lengkapi pemantauan tradisional dengan memperluas cakupan pengukuran ke area yang lebih luas, sekaligus mengurangi ketidakpastian model. Kerapatan dan presisi pengukuran dapat digunakan untuk memverifikasi prediksi model deformasi tanah. Dengan memetakan evolusi pergeseran tanah selama konstruksi, insinyur dapat lebih memahami hubungan antara aktivitas dan potensi penurunan tanah terkait. Geomotion menawarkan ribuan titik pengukuran di area luas dengan biaya jauh lebih rendah dibandingkan pemantauan tradisional, sekaligus memperluas informasi deformasi ke luar area penggalian.

3. Pemeliharaan

Evaluasi stabilitas aset dari waktu ke waktu untuk memastikan deformasi tetap dalam parameter desain. Kendalikan dampak deformasi dari area sekitar terhadap aset. Pemantauan rutin pasca-konstruksi dapat mengidentifikasi kelemahan struktural. Mengidentifikasi pergerakan yang dapat menunjukkan potensi kelemahan struktural membantu insinyur menentukan apakah tindakan perlu diambil. Selain itu, Pemantauan InSAR memberikan peta deformasi untuk menilai area berisiko.

Energi

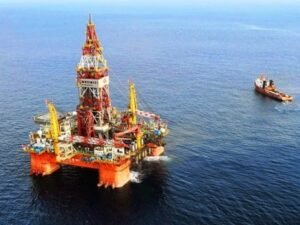

Geomotion memantau penurunan (subsidence) dan pengangkatan tanah (heave) di seluruh lapangan produksi energi di dunia. Pemantauan InSAR menyediakan hingga 100.000 titik pengukuran per km² dengan akurasi milimeter. Untuk setiap titik, deformasi dari waktu ke waktu dikaitkan dengan dampak bawah permukaan dari aktivitas produksi. Dengan cara ini, jejak permukaan dapat “diurai balik” (reverse engineered) untuk memahami kondisi reservoir.

🌍 Dipercaya oleh perusahaan minyak & gas terbesar di dunia.

Integrasi dengan Data & Model Geomekanika

Ahli geologi produksi, geofisika, dan insinyur reservoir perlu memvalidasi model bawah permukaan mereka di tengah keterbatasan data. Penurunan tekanan di lapangan produksi dapat menyebabkan kompaksi reservoir, pergerakan lapisan atas (overburden), serta subsidence di permukaan. Efek umum pada lapangan yang menipis adalah reaktivasi sesar, akibat kompaksi berbeda antara dua kompartemen reservoir yang bersebelahan.

Kompaksi ini bisa sangat merugikan baik untuk produksi maupun fasilitas di atas permukaan. Pola aliran fluida dan kompaksi dalam reservoir juga akan berubah dari waktu ke waktu. Geomotion menambah dimensi baru, karena pergerakan massa bawah tanah meninggalkan jejak dinamis di permukaan; kini Anda dapat memantau penurunan dan pengangkatan tanah dengan akurasi dan kelengkapan yang belum pernah ada sebelumnya.

Pengetahuan tentang dinamika ini dapat mendukung validasi model Anda. Pemantauan InSAR melengkapi profil seismik dan data jarang dari tiltmeter permukaan, sehingga meningkatkan kualitas model geofisika.

Enhanced Recovery

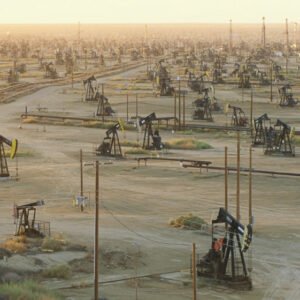

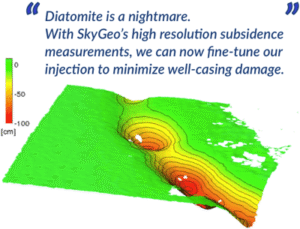

Formasi diatomite Belridge di California secara historis mengalami tingkat penurunan tanah tinggi, mencapai 30 cm per tahun. Klien kami telah mengoptimalkan strategi water-flooding di lapangan ini. Injeksi pada diatomite dengan porositas tinggi dan permeabilitas rendah dikenal memiliki efek yang tidak dapat diprediksi serta sangat dinamis.

Produk kami menyediakan pembaruan berkelanjutan mengenai subsidence dan uplift dengan presisi milimeter di seluruh area lapangan. Wawasan mengenai kelebihan atau kekurangan injeksi baik pada skala regional maupun lokal kemudian dikonversi menjadi penyesuaian berkelanjutan pada laju aliran injeksi dengan tingkat detail yang tinggi.

Hasil dari pendekatan ini terbukti langsung, berupa penurunan signifikan pada kerusakan casing sumur di lapangan tersebut.

Ketersediaan Tinggi

Manajemen aset yang efektif berarti meminimalkan deformasi permukaan dan penurunan tanah sejak awal terdeteksi. Hal ini membutuhkan wawasan tentang dinamika permukaan yang tidak terpengaruh oleh siang/malam, tutupan awan, cuaca, maupun keterbatasan akses lapangan.

Teknologi radar interferometri memenuhi semua persyaratan tersebut dan telah diakui luas dalam aplikasi geodesi. Karena data deformasi dikumpulkan satelit dan diproses dengan algoritme kami, pengguna mendapatkan pembaruan data secara otomatis dan berkala.

Untuk setiap kebutuhan spesifik aset, kami mengonfigurasi misi satelit radar. Parameter akuisisi data seperti resolusi, ukuran citra, panjang gelombang, dan frekuensi akuisisi disesuaikan agar pemantauan aset pelanggan lebih optimal.

Instalasi dan Infrastruktur

Dalam skala jarak instalasi untuk produksi, transportasi, penyimpanan, dan pengolahan, produk kami mengukur deformasi infrastruktur dengan kelengkapan tinggi. Wawasan tentang dinamika deformasi ini dapat mengungkap, misalnya, gradien tinggi pada laju deformasi, di mana tekanan besar kemungkinan memengaruhi aset. Indikator dini seperti ini dapat digunakan untuk menentukan kebutuhan inspeksi lebih lanjut.

Pengukuran subsidence kami telah divalidasi dengan pengukuran berbasis darat di berbagai instalasi di seluruh dunia.

Survei Lokasi

Langkah pertama dalam survei lokasi biasanya adalah memetakan geologi permukaan dan patahan aktif. Penginderaan jauh sangat berperan karena tugas ini bisa dilakukan tanpa biaya besar atau kru lapangan.

Misi pencarian data jarak jauh akan menunjukkan apakah ada pergerakan otonom di sepanjang zona patahan, serta laju dan arah pergerakannya. Hasilnya memberikan wawasan langsung baik untuk lapangan baru maupun yang sudah lama beroperasi.

Survei permukaan akan memberikan gambaran lengkap tentang peristiwa dinamis di permukaan yang menjadi dasar deformasi. Kami juga dapat mengakses data satelit historis sejak 1992, sehingga memungkinkan perspektif jangka panjang mengenai kekuatan geologi yang sedang berlangsung.

Deteksi Area Pergerakan Tanah

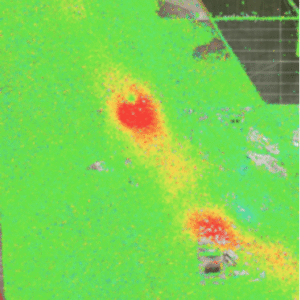

Pemantauan InSAR memungkinkan deteksi area pergeseran tanah tak terduga, termasuk uplift, sekaligus memberikan pemahaman lebih baik mengenai pola pergerakan tanah. Solusi ini menghadirkan kombinasi unik berupa kepadatan pengukuran tinggi, cakupan area luas, dan akurasi milimeter.

Melengkapi Data Konvensional

Produk kami dapat digunakan untuk melengkapi data lain seperti pemetaan seismik mikro, pengukuran tekanan sumur bawah tanah, dan tiltmeters—tanpa memerlukan belanja modal tambahan.

Dalam kasus pengeboran horizontal, perpindahan massa dapat mengikuti jalur konduksi yang tidak terduga. Propagasi retakan bawah permukaan dan transportasi massa berikutnya sulit diprediksi atau dimodelkan. Baik pada reservoir konvensional maupun non-konvensional, variasi lokal pada stratigrafi dan pola patahan dapat menyebabkan cukup banyak perbedaan sehingga model perlu disesuaikan secara berkelanjutan.

Nilai Lebih dari Pemetaan Satelit

Setiap pemetaan berbasis citra satelit—terutama pemetaan deformasi—sangat padat informasi. Biasanya, hasilnya memberikan beberapa tingkat orde lebih banyak informasi dibandingkan metode terestrial konvensional untuk survei pergerakan permukaan.

Ketersediaan data baru mengenai pergerakan permukaan bumi juga membuka peluang untuk aplikasi baru yang sebelumnya sulit dibayangkan. Kami membuat peta dengan akurasi sebanding, biaya lebih rendah, dan tanpa belanja modal tambahan. Semakin luas dan sulit diakses area yang dipantau, semakin tinggi nilai tambah dari penginderaan jauh.

Penguatan Model Geofisika

Pengukuran permukaan membantu memberikan batasan kuantitatif pada model geofisika. Cekungan subsidence cenderung simetris, meskipun kompaksi di zona produksi tidak seragam. Efek subsidence dari tiap elemen kompaksi terakumulasi, sehingga pola cekungan biasanya merata.

Namun, anisotropi lapisan atas (overburden) dan pergeseran sepanjang patahan dapat memengaruhi penyebaran subsidence. Sebaliknya, asimetris pada pola subsidence yang dikombinasikan dengan pengetahuan tentang anisotropi overburden atau pola patahan dapat membantu mengisolasi kompaksi yang terlihat.

Pengukuran pergerakan horizontal vs. vertikal dari SkyGeo semakin meningkatkan estimasi kompaksi, sehingga model geofisika dapat dikalibrasi dengan lebih baik.
