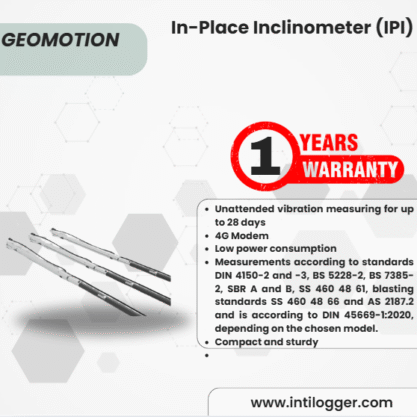

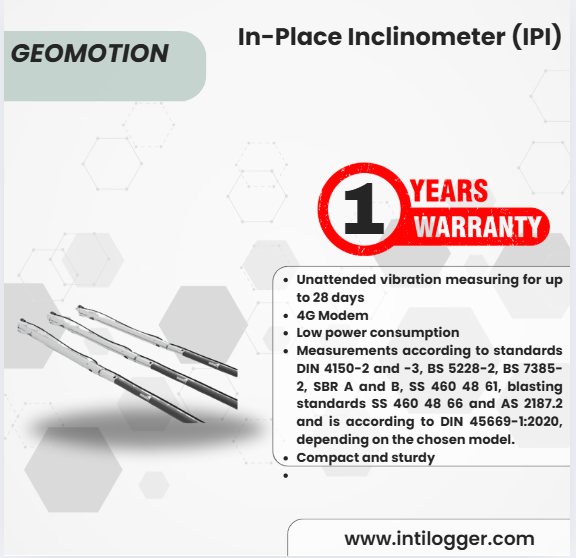

Apa itu In Place Inclinometer (IPI)?

In Place Inclinometer (IPI) dirancang untuk aplikasi borehole dengan kemiringan hampir vertikal. Prinsip kerja dan data yang diperoleh serupa dengan sistem inclinometer traversing, seperti Portable Digital Bluetooth Inclinometer.

Fungsi Utama IPI

IPI digunakan untuk mengukur perpindahan lateral di dalam borehole. Biasanya, beberapa unit IPI dipasang pada kedalaman berbeda. Dengan cara ini, profil perpindahan tanah dapat dipantau secara berkelanjutan.

Borehole Profile Gauge

Borehole profile gauge dirancang untuk pemantauan otomatis di lokasi kritis, terutama di area yang membutuhkan profil borehole akurat dan berkesinambungan.

Komponen Borehole Profile (BH Profile):

• Rangkaian sensor kemiringan MEMS
• Batang ekstensi serat karbon
• Unit terminal roda atas sebagai penutup rangkaian
• Kabel digital bus tunggal untuk koneksi ke readout atau data logger

Dengan sistem ini, pemantauan profil borehole real-time menjadi lebih akurat dan efisien, sehingga pergerakan tanah maupun deformasi struktur bawah tanah dapat terdeteksi sejak dini.

Fitur Produk In Place Inclinometer (IPI)

• Sensor string otomatis untuk memantau profil perpindahan vertikal maupun horizontal
• Sistem modular dan dapat dilepas, mendukung instalasi ganda sesuai kebutuhan
• Pengukuran akurat dan presisi menggunakan sensor MEMS
• Tersedia dalam versi Uniaxial dan Biaxial
• Sensor suhu tertanam pada papan elektronik
• Batang serat karbon menjadikan string lebih ringan dan instalasi lebih sederhana
• Output RS-485 untuk integrasi data yang andal
• Pemantauan real-time dengan data logger digital

Manfaat Produk In Place Inclinometer (IPI)

• Mudah diotomatisasi dengan sistem akuisisi data dan Geomotion Cloud
• Menghilangkan kebutuhan monitoring manual
• Dapat dipulihkan dan digunakan kembali
• Cocok untuk aplikasi kritis terkait keselamatan
• Konsumsi daya rendah, efisien untuk pemantauan jangka panjang

Cara Kerja In Place Inclinometer (IPI)

In Place Inclinometer (IPI) dipasang di dalam casing inclinometer yang ditempatkan pada borehole, cage tiang pancang, atau dinding penahan tanah.

• Roda pegas (sprung wheel assembly) pada IPI mengunci ke jalur casing untuk memastikan penyelarasan.
• Beberapa IPI dipasang pada kedalaman berbeda, lalu dihubungkan dengan batang penghubung. Batang terakhir dipasang di bagian atas borehole menggunakan top support assembly.
• Setiap IPI terhubung ke data logger seperti Loadsensing. Data logger ini memberikan daya, memulai pembacaan, serta mengirimkan data untuk diproses di Geomotion Cloud atau software kompatibel lainnya.

Aplikasi In Place Inclinometer (IPI)

Sistem inclinometer digunakan untuk mengukur perpindahan lateral pada tanah maupun struktur. Data ini membantu menentukan kedalaman, arah, besaran, dan kecepatan pergerakan.

Contoh penggunaan:

• Mengukur stabilitas dinding penahan tanah dengan memantau tekukan dan rotasi.
• Mendeteksi pergerakan tanah yang berpotensi memengaruhi bangunan sekitar.
• Memantau pergerakan di sisi hulu maupun hilir bendungan serta mengidentifikasi zona geser (shear zones) di fondasi bendungan beton.

Hasil pengukuran digunakan untuk memastikan defleksi masih sesuai dengan desain. Monitoring jangka panjang penting untuk mendeteksi efek pasca konstruksi.

Aplikasi Umum Inclinometer Casing:

• Deteksi longsor dan pergerakan lereng
• Identifikasi zona geser dan slip
• Monitoring dinding diafragma atau sheet pile
• Pemantauan tekukan pada tiang pancang
• Verifikasi asumsi desain & analisis elemen hingga (FEA)
• Monitoring jangka panjang struktur geoteknik
• Pengawasan bendungan
• Deteksi deformasi akibat pekerjaan terowongan
• Pemantauan dinding penahan
• Sistem IPI horizontal untuk mengukur penurunan dan deformasi pelat beton atau dasar tangki
