Overview

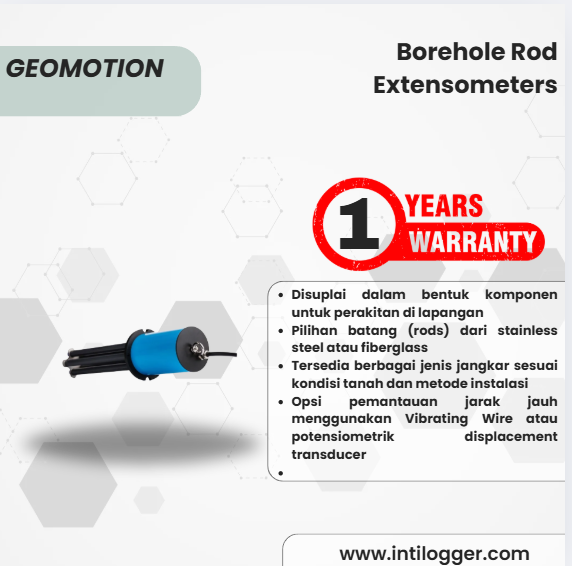

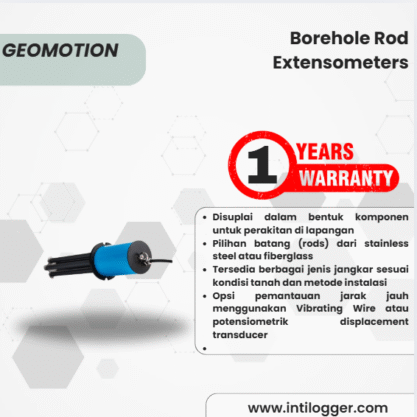

Borehole Rod Extensometer berfungsi untuk mengukur jarak antara satu atau lebih titik jangkar (anchor point) dengan kepala referensi (reference head).

Sistem Rod Extensometer secara akurat mengukur penurunan (settlement) dan/atau pengangkatan tanah (heave) antara satu atau beberapa titik jangkar di dalam lubang bor hingga kepala referensi di mulut borehole.

Instrumen ini menggunakan hingga delapan batang (rods) yang dijangkar sepanjang sumbu lubang bor dan berakhir di reference head pada bagian atas borehole.

Untuk memastikan pergerakan bebas, Rod Extensometer dilindungi dari material backfill dengan selongsong pelindung (protective sleeve). Perpindahan sepanjang sumbu borehole dari titik jangkar dicatat dengan mengukur pergerakan ujung atas batang relatif terhadap reference head.

Pilihan Sistem Rod Extensometer

• Pembacaan otomatis atau manual
• Batang terbuat dari stainless steel atau fiberglass
• Hydraulic anchoring untuk tanah
• Groutable anchoring untuk batuan
• Referensi batang tunggal atau multipoint

Fitur Produk

• Disuplai dalam bentuk komponen untuk perakitan di lapangan
• Pilihan batang (rods) dari stainless steel atau fiberglass
• Tersedia berbagai jenis jangkar sesuai kondisi tanah dan metode instalasi
• Opsi pemantauan jarak jauh menggunakan Vibrating Wire atau potensiometrik displacement transducer
• Dapat dipasang hingga 8 jangkar pada kedalaman berbeda dalam satu borehole
• Cocok untuk diameter borehole hingga 200 mm

Keunggulan Produk

• Dapat dipasang pada lubang bor dengan orientasi apa pun
• Mendukung pemantauan manual maupun jarak jauh (remote monitoring)
• Pengukuran manual dapat dilakukan dengan depth gauges
• Panjang batang dapat disesuaikan dengan mudah untuk kondisi lapangan yang bervariasi
• Panjang operasi lebih dari 100 meter dapat dicapai
• Dapat dikonfigurasi untuk pembacaan jarak jauh dan pencatatan data (data logging)

Cara Kerja (Operation)

Pergerakan relatif antara jangkar ujung (end anchor) dan tabung referensi (reference tube) diukur menggunakan dial depth gauge atau displacement transducer. Displacement transducer dipasang di tabung referensi dan dihubungkan ke ujung bebas batang, sementara ujung lainnya terhubung dengan salah satu tipe jangkar.

Jenis jangkar yang digunakan ditentukan oleh kondisi tanah atau batuan:

• Groutable anchors → untuk instalasi ke bawah (down-hole) pada batuan keras
• Hydraulic anchors (single atau double ended) → untuk tanah lunak
• Packer anchors → untuk batuan retak, kondisi dengan aliran air, atau instalasi ke atas (up-hole)

Extensometer dilengkapi reference head yang dapat menampung hingga 8 titik pengukuran per borehole. Diameter borehole yang digunakan biasanya berkisar 100 mm – 200 mm.

• Gunakan batang stainless steel untuk pengukuran kedalaman lebih besar
• Gunakan batang fiberglass untuk pemasangan lebih cepat pada kedalaman yang lebih dangkal

Semua batang dari satu instalasi borehole dikumpulkan pada rumah referensi multipoint (multipoint reference housing).

Aplikasi (Application)

Rod Extensometer digunakan untuk memantau pergerakan kecil pada batuan dan tanah dengan tingkat akurasi tinggi, termasuk penurunan (settlement) maupun pengangkatan (heave) pada pondasi, serta relaksasi atau subsidensi batuan di sekitar terowongan, shaft, gua bawah tanah (cavern), dan abutment.

Contoh aplikasi umum:

• Pemantauan penurunan dan pengangkatan pondasi
• Pemantauan terowongan, shaft, cavern, dan abutment
• Pengendalian lereng alami maupun galian, tambang, dan quarry
• Pemantauan deformasi dinding penahan tanah, pilar jembatan, dan abutment
• Pondasi bendungan, intake tower, dan abutment beton pada bendungan
