Model 1900 Magnetic Extensometer
Model 1900 Magnetic Extensometer dirancang untuk mengukur penurunan (settlement) atau pengangkatan (heave) tanah lunak yang terjadi akibat beban atau pelepasan beban selama pembangunan timbunan, pengisian tanah, gedung, fondasi, dan struktur lainnya.

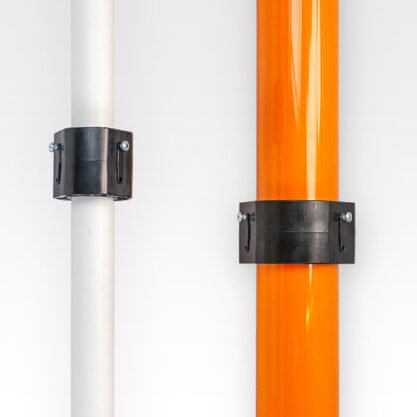

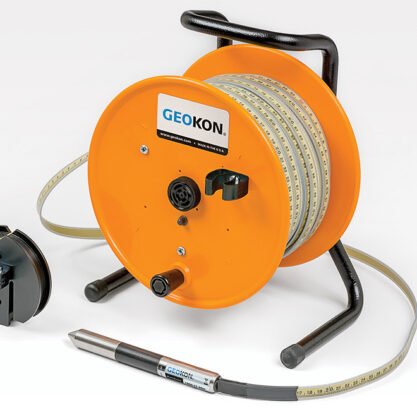

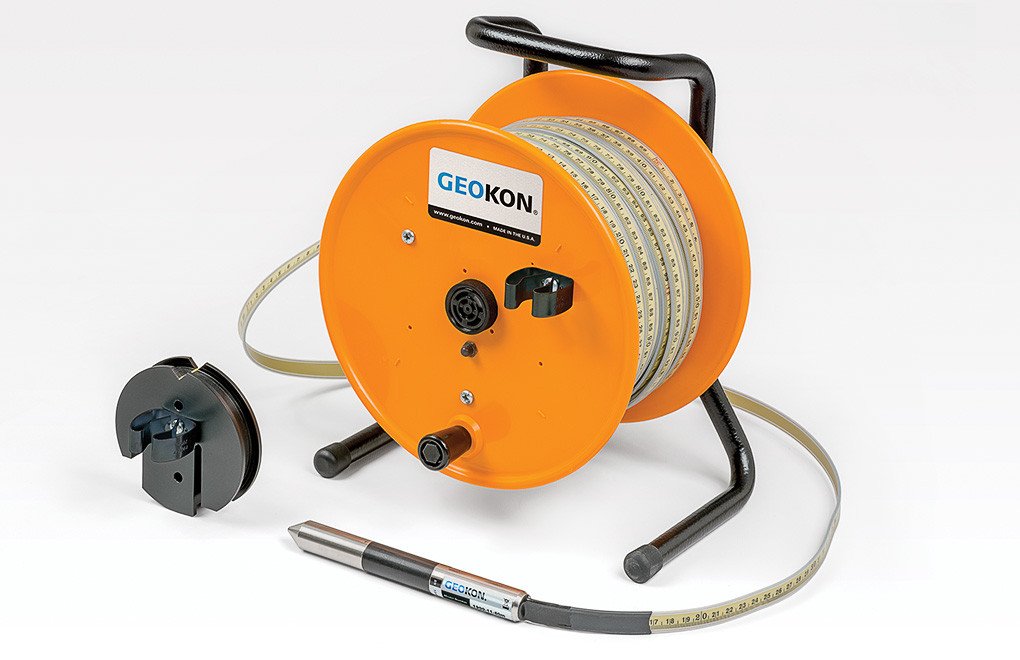

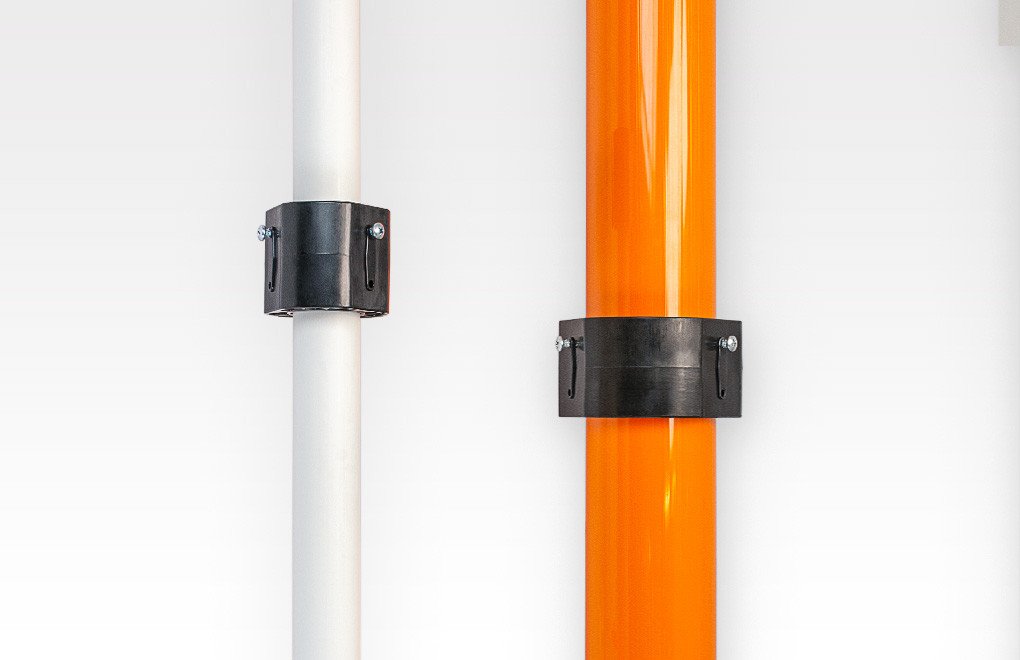

Alat ini menggunakan sebuah probe yang diturunkan ke dalam pipa panduan teleskopik untuk mendeteksi dan mengukur posisi jangkar magnetik yang terpasang di sekitar pipa panduan pada berbagai kedalaman di dalam lubang bor atau di dalam timbunan tanah.
Jenis jangkar yang digunakan meliputi:
-

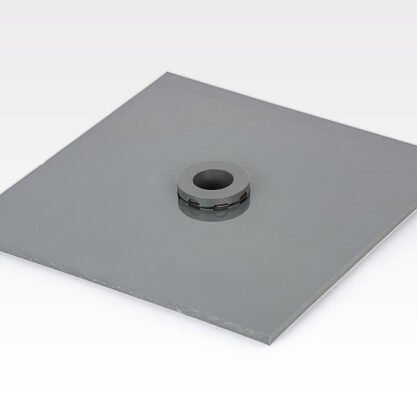

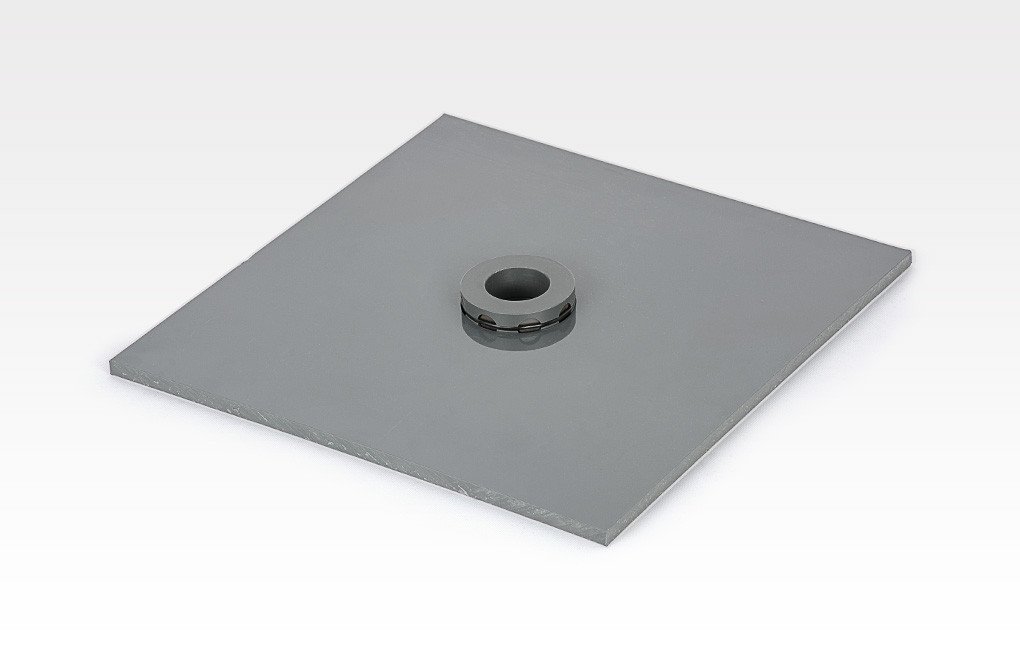

Jangkar pelat (plate anchors) untuk aplikasi pada timbunan tanah (fill)
-

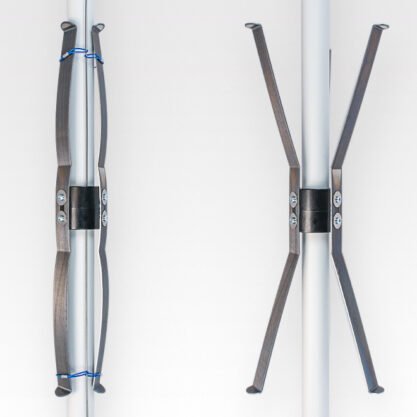

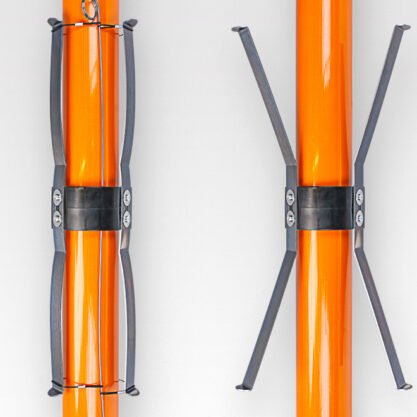

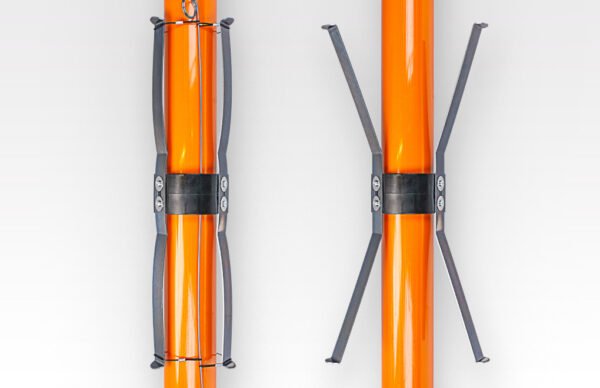

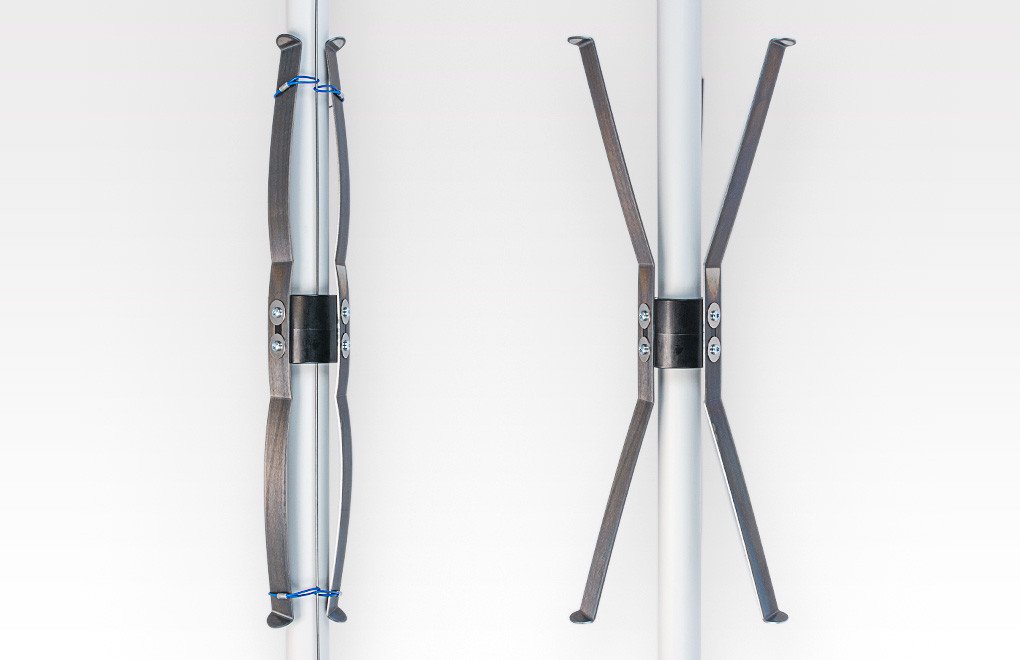

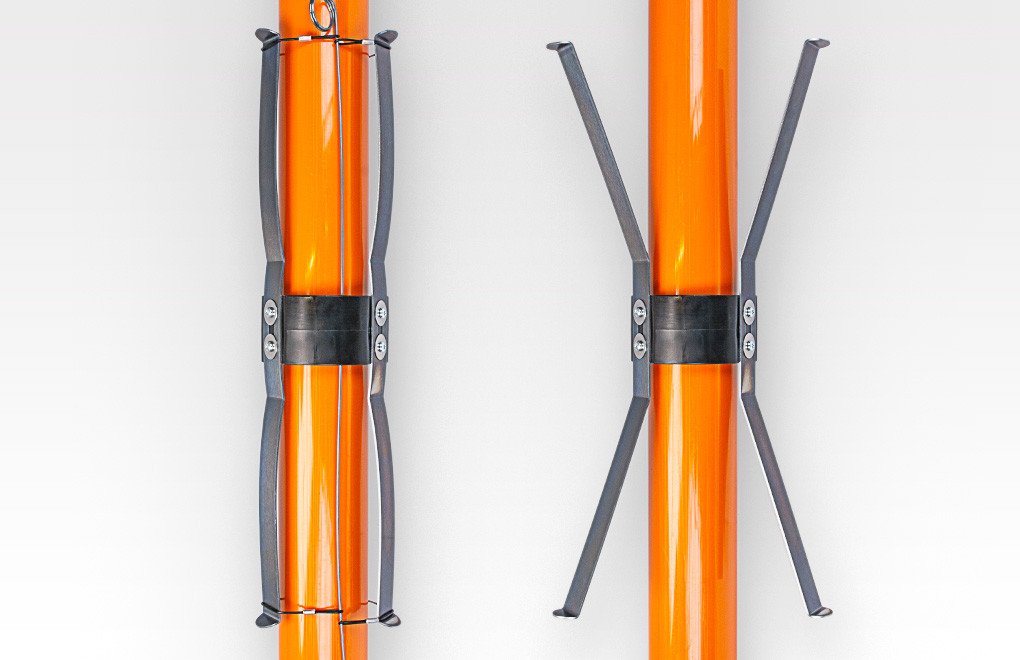

Jangkar “spider” untuk pemasangan di lubang bor (boreholes)
Sistem ini memungkinkan pemantauan pergerakan tanah yang presisi dan efektif untuk menjaga kestabilan struktur.
Spesifikasi Teknis – Model 1900 Magnetic Extensometer
| Parameter | Spesifikasi |
|---|---|
| Panjang Kabel | 30, 50, 100, 150, 200 m; 100, 125, 200, 300 ft |
| Resolusi | 1 mm |
| Repeatabilitas | ±3 mm |
| Rentang Suhu Operasi | −30°C hingga +80°C |
| Ukuran Lubang Bor | 102 hingga 216 mm |
| Dimensi Probe (P × Ø) | 178 × 19 mm |
