Gecko Vibrating Wire Strain Gauge SM-5
About this item
SM-5 adalah strain gauge tipe kawat bergetar (vibrating wire strain gauge) yang dirancang untuk memantau perubahan regangan (strain) pada struktur atau material. Perubahan regangan ini dapat digunakan untuk mengevaluasi tegangan (stress) bila modulus elastisitas material diketahui.
Deskripsi Produk
Deskripsi Produk

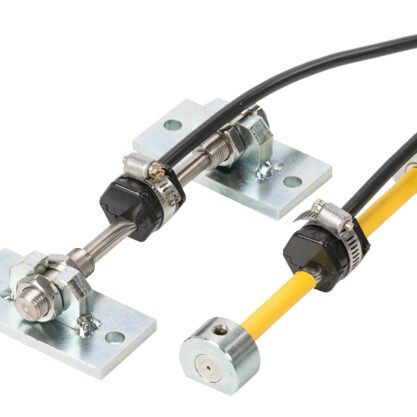

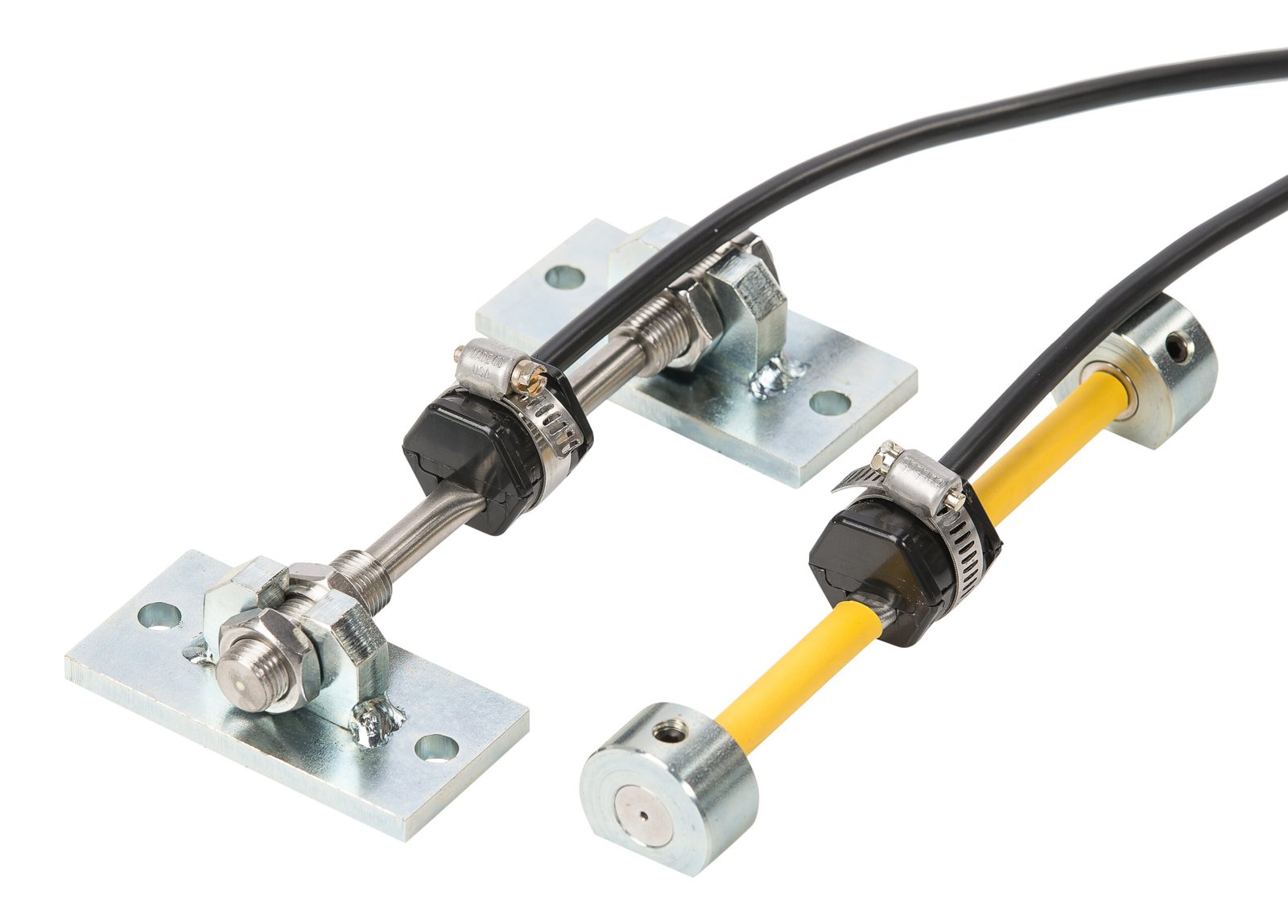

Strain Gauge Tipe Permukaan – Seri SM-5
SM-5 adalah sensor regangan kawat bergetar (vibrating wire strain gauge) yang dirancang untuk dipasang di permukaan struktur. Sensor ini digunakan untuk memantau perubahan regangan (strain), yang memungkinkan analisis tegangan bila modulus elastisitas material diketahui.
Sensor ini terdiri dari dua ujung blok jangkar yang dihubungkan oleh tabung pelindung kawat baja, serta sebuah elektromagnet yang diposisikan di tengah tabung. Gaya eksternal yang bekerja pada sensor menyebabkan perubahan tegangan kawat, yang mengubah frekuensi resonansi kawat dan dibaca oleh sistem elektromagnetik.
Varian Produk
-
SM-5A: Dipasang dengan sekrup pengunci (set screws)
-
SM-5B: Dipasang dengan mur segi enam (hexagonal nuts)
Keduanya menggunakan blok jangkar sebagai penyangga utama, yang dapat dilas ke struktur atau ke baut/penguat untuk kemudian dibaut, disemen, atau dilas ke cangkang ekspansi.
Fitur Utama
-
Kompensasi Tegangan Otomatis
Pegas internal memungkinkan penyesuaian tegangan kawat secara otomatis, menjadikan sensor lebih fleksibel terhadap deformasi. -
Tegangan Awal Disesuaikan Pabrik
Sensor dikalibrasi pada tegangan tengah (mid-range) di pabrik dan dapat disesuaikan ulang oleh pengguna sesuai arah regangan yang diharapkan. -
Kompensasi Suhu
Dilengkapi dengan termistor 3kΩ internal untuk memantau dan mengoreksi efek suhu terhadap hasil pengukuran. -
Instalasi Cepat & Akurat
Dapat dipasang dengan alat bantu penyetelan yang memungkinkan penempatan blok jangkar secara presisi menggunakan dummy gauge.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Model | SM-5A, SM-5B |
| Rentang Pengukuran | 3000 με (microstrain) |
| Akurasi | ±0.5% F.S. |
| Resolusi (dengan MB-3TL) | 1 με (minimum) |
| Panjang aktif pengukuran | 149 mm (SM-5A), 129 mm (SM-5B) |
| Suhu Operasional | −20 hingga +80°C |
| Koefisien Termal | 11 ppm / °C |
| Termistor | 3kΩ (model TH-T) |
| Resistansi Koil | 144 Ω |
| Kabel Listrik | IRC-41A, IRC-41AP (opsional) |
Aplikasi Umum
-
Monitoring deformasi permukaan struktur beton, baja, atau batuan
-
Analisis regangan dan tegangan pada jembatan, terowongan, bendungan, pondasi
-
Penelitian material struktural dalam proyek geoteknik dan sipil
-
Pemantauan jangka panjang untuk struktur infrastruktur dan bangunan industri
