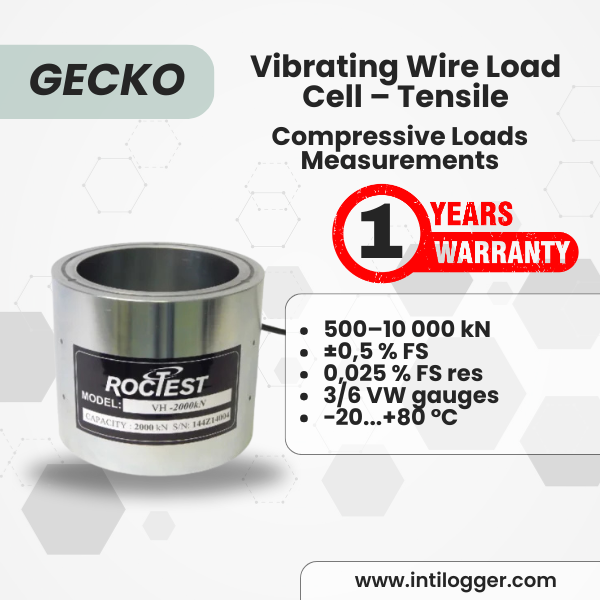

Gecko Vibrating Wire Load Cell – Tensile / Compressive Loads Measurements
About this item
VH Vibrating Wire Load Cell adalah sensor yang kokoh dan ringkas yang digunakan untuk mengukur beban tarik (tensile) maupun tekan (compressive) secara akurat dan andal.
Deskripsi Produk
Deskripsi Produk

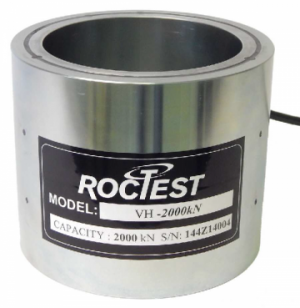

Load Cell VH menggunakan elemen pengindera beban berupa silinder baja berkekuatan tinggi yang telah melalui perlakuan panas agar tahan terhadap beban berat dan penanganan kasar.
Regangan tekan lokal yang terjadi di dalam load cell akibat tarikan pada jangkar (anchor) diukur oleh 1 hingga 6 sensor kawat bergetar (vibrating wire). Nilai rata-rata dari pembacaan sensor ini merepresentasikan beban rata-rata pada jangkar, sehingga mengurangi pengaruh beban eksentrik.
Load cell dilindungi oleh rumah baja (steel housing) dengan segel o-ring, yang melindungi sensor regangan dari kerusakan mekanis dan infiltrasi air. Unit ini — termasuk konektornya — bersifat tahan air. Kabel berjaket polos menghubungkan load cell ke sistem pembacaan atau akuisisi data, dengan keluaran kabel sejajar permukaan untuk memberikan ruang yang lebih baik saat pemasangan.
Selain itu, tersedia juga bushing sentralisasi dan pelat distribusi beban untuk mendukung instalasi yang optimal. Sebuah termistor internal memungkinkan kompensasi suhu, dengan menyediakan informasi terkait pengaruh suhu terhadap material.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Rentang Beban (Load Range) | 500, 1000, 1500, 1800, 2500, 5000, 10.000 kN (dapat disesuaikan) |
| Akurasi | ±0,5% dari Full Scale (F.S.) |
| Resolusi | 0,025% dari F.S. (minimum) |
| Overload Maksimum | 1,5 × Full Scale |
| Jumlah Sensor | 3 atau 6 sensor regangan VW |
| Suhu Operasi | −20°C hingga +80°C |
| Jenis Kabel | IRC-82A, IRC-121 |
| Kompensasi Suhu | Menggunakan termistor internal |
| Keterangan Tambahan | Dimensi disesuaikan proyek (hubungi Roctest untuk info lebih lanjut) |
| Kondisi Akurasi Sistem | Tergantung pada kondisi pembebanan di ujung (end loading) |
Aplikasi Umum
-
Pengukuran gaya tarik atau tekan pada anchor dan tieback
-
Pemantauan beban pada pondasi dan struktur bawah tanah
-
Aplikasi geoteknik dan struktur di lingkungan ekstrem atau lembap
-
Pemantauan beban pada terowongan, bendungan, dan dinding penahan
