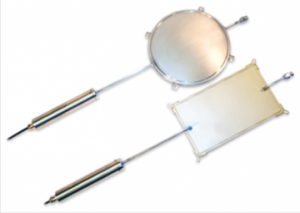

Total Pressure Cell (TPC) merupakan alat ukur tekanan yang terdiri dari bantalan distribusi tertutup, yang dibentuk dari dua pelat baja yang dilas di sekelilingnya dan diisi dengan minyak bebas udara (de-aired oil).
Bantalan ini dihubungkan melalui pipa baja ke transduser tekanan. Perubahan beban yang bekerja pada bantalan akan menyebabkan variasi tekanan minyak, yang kemudian terdeteksi oleh transduser untuk menghasilkan pembacaan tekanan yang akurat.
Fitur dan Keunggulan
-
Bentuk Pad Fleksibel
TPC tersedia dalam bentuk pad bundar atau persegi panjang. Versi persegi panjang dirancang khusus untuk mengukur tegangan tangensial dan radial pada lining shotcrete terowongan. -
Kekakuan Tinggi
Dengan kekakuan struktural yang tinggi, TPC dapat dengan mudah ditanamkan dalam tanah atau beton tanpa kehilangan akurasi. -
Desain Alur Ganda
Alur di kedua sisi pad meningkatkan fleksibilitas dan mengurangi sensitivitas terhadap tekanan yang datang dari arah selain tegak lurus terhadap permukaan pad. -
Opsi Repressurization
Untuk aplikasi di beton, TPC dapat dilengkapi dengan tabung repressurization guna mengembalikan kontak antara bantalan dan beton setelah proses curing selesai. -
Kemudahan Instalasi
TPC dilengkapi dengan eyelet (lubang pengait) yang mempermudah pemasangan di lapangan. -
Pemantauan Suhu Terintegrasi
Dilengkapi dengan thermistor internal, memungkinkan pengukuran suhu secara bersamaan dengan tekanan.
Aplikasi Umum
-
Pengukuran tekanan tanah total di bawah bendungan
-
Pemantauan tegangan tanah dalam proyek geoteknik
-
Pengukuran tegangan radial dan tangensial pada lining terowongan
-
Pengujian struktur beton dan tanah padat
