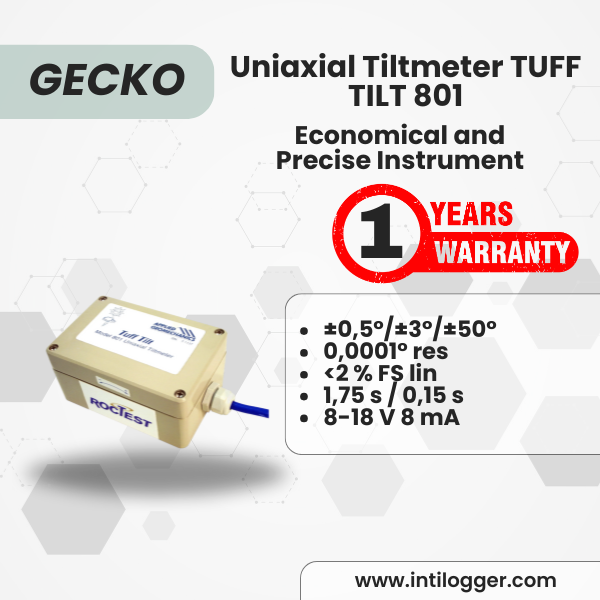

Gecko Uniaxial Tiltmeter TUFF TILT 801: Economical and Precise Instrument
About this item
TUFF TILT 801 adalah tiltmeter uniaxial yang menggabungkan presisi dan daya tahan dalam satu alat ekonomis, ideal untuk berbagai aplikasi pemantauan dan pengukuran.
Deskripsi Produk
Deskripsi Produk

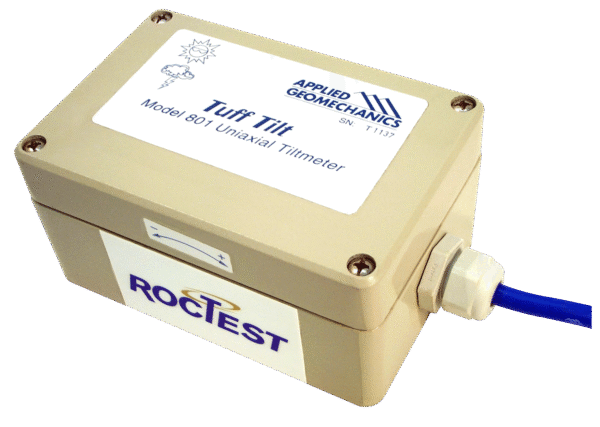

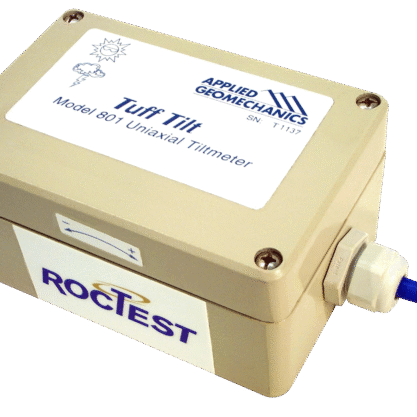

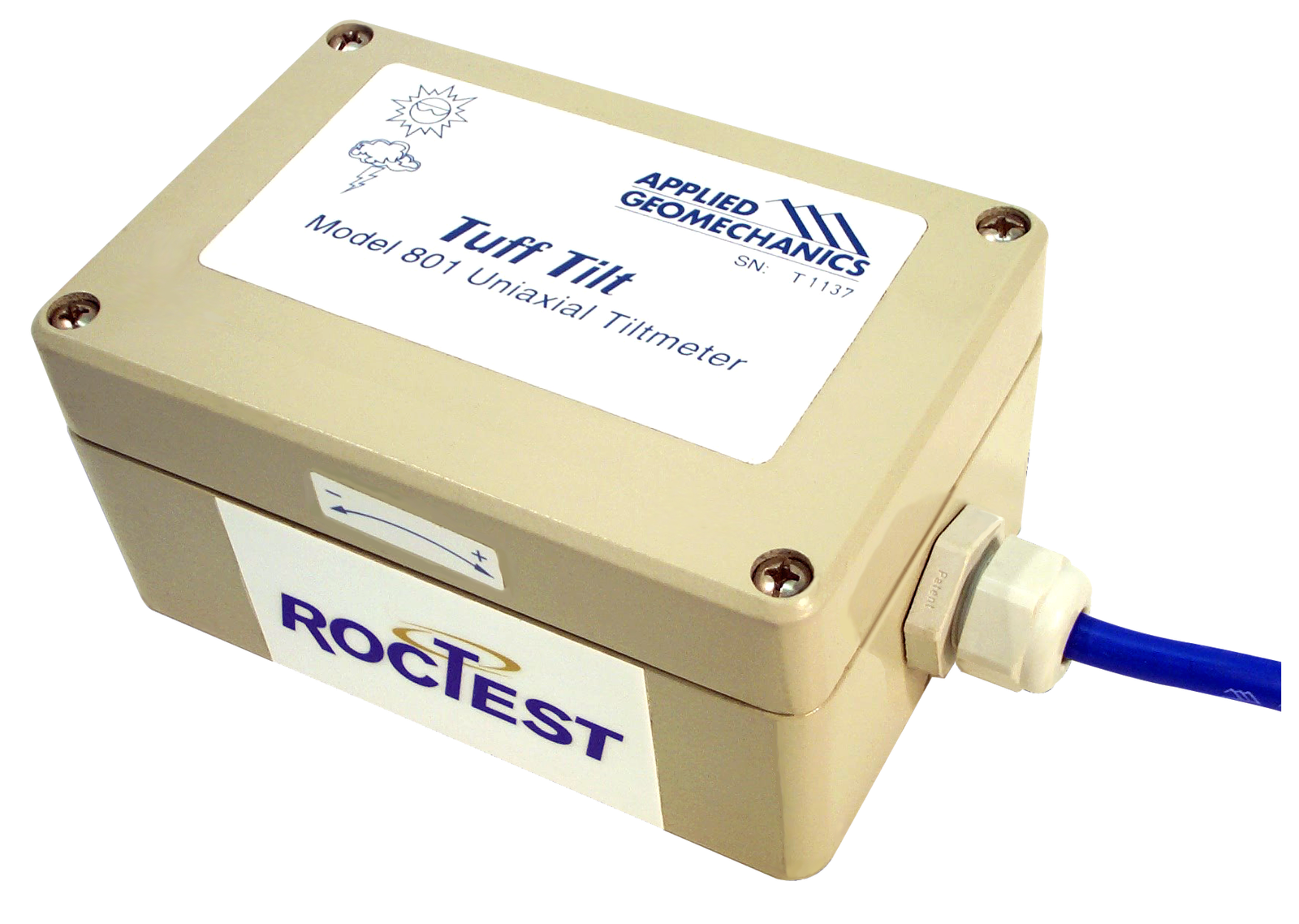

TUFF TILT 801 adalah tiltmeter uniaxial ekonomis yang dirancang untuk berbagai aplikasi pemantauan dan pengukuran. Alat ini menggunakan sensor tilt elektrolit berbasis gravitasi sebagai elemen sensor internal, yang menawarkan presisi tinggi dan stabilitas jangka panjang yang luar biasa.
Dikemas dalam enklosur NEMA 4X yang tangguh, tilt meter dengan output analog ini dapat digunakan di lingkungan luar ruangan atau area dengan kondisi keras dan lembap, meskipun tidak dirancang untuk perendaman penuh.
TUFF TILT 801 sangat ideal untuk:
-
Pengujian beban struktural
-
Pemantauan pergerakan dinding dan pondasi
-
Pemantauan struktur alami maupun buatan seperti jembatan dan bendungan
-
Penentuan posisi dan kontrol mesin
Spesifikasi Teknis
| Parameter | 801-H (High-Gain) | 801-S (Standard) | 801-W (Wide-Angle) |
|---|---|---|---|
| Rentang sudut | ±0,5° | ±3° | ±50°* |
| Faktor skala | 0,1°/volt | 0,6°/volt | 10°/volt |
| Resolusi | 0,0001° (1,75 μrad) | 0,0006° (10,5 μrad) | 0,01° |
| Repeatability | 0,0002° | 0,001° | 0,02° |
| Linearitas | ±1% dari F.S. (tipikal) | <2% dari F.S. (tipikal) | ±0,5% dari F.S. (tipikal) |
| Koefisien suhu – Faktor skala | Ks < 0,02% / °C (tipikal) | ||
| Koefisien suhu – Perpindahan nol | Kz = ±0,0002° / °C (tipikal) | ||
| Konstanta waktu (T) | 1,75 s (filter low-pass Butterworth 2-pole) untuk 801-H & 801-S, 0,15 s untuk 801-W | ||
| Kebutuhan daya | +8 hingga +18 VDC @ 8 mA, ripple max. 250 mV p-p, dilengkapi proteksi polaritas terbalik | ||
| Output |
-
Tilt: ±5 VDC single-ended, ±10 VDC differential
-
Suhu: −400 hingga +1000 mV, single-ended (0,1°C/mV, 0 mV = 0°C) |
| Suhu operasi | −25°C hingga +70°C (enklosur NEMA 4X / IP-65) |
| Suhu penyimpanan | −30°C hingga +100°C |
| Kabel | Panjang 3 m, 6 konduktor + 1 pelindung luar, jaket PVC, ujung tinned |
| Dimensi Enklosur | 120 × 80 × 60 mm, aluminium die-cast dicat |
| Pola Pemasangan | 4 lubang (Ø 4,4 mm) pada pola 107 × 67 mm |
| Berat | 0,6 kg |
