CP Standpipe Piezometer – Alat Ukur Tekanan Air Pori Akurat dan Andal
CP Standpipe Piezometer merupakan instrumen geoteknik yang digunakan untuk mengukur tekanan air pori (pore-water pressure) dalam tanah. Alat ini terdiri dari elemen filter yang dihubungkan ke pipa riser (pipa tegak). CP piezometer cocok untuk pemantauan jangka panjang dan digunakan dalam berbagai aplikasi seperti bendungan, lereng, dan proyek lingkungan.
Cara Pemasangan
-
Elemen filter diposisikan dalam zona pasir (intake zone) pada kedalaman yang diinginkan.
-
Di atas zona pasir, ditambahkan segel bentonit (dalam bentuk pellet atau chip).
-
Lubang bor kemudian diisi kembali (backfill) dengan grout hingga permukaan.
-
Seal bentonit di permukaan mencegah air hujan atau limpasan masuk ke dalam pipa monitoring.
Prinsip Kerja
-
Air tanah masuk melalui filter berpori ke dalam pipa riser.
-
Ketinggian air dalam pipa mencerminkan tekanan air pori di lokasi tersebut.
-
Pengukuran dilakukan menggunakan alat pengukur tinggi muka air (water level meter).
-
Untuk pemantauan kontinu, CP15 dapat dikombinasikan dengan PWS piezometer.

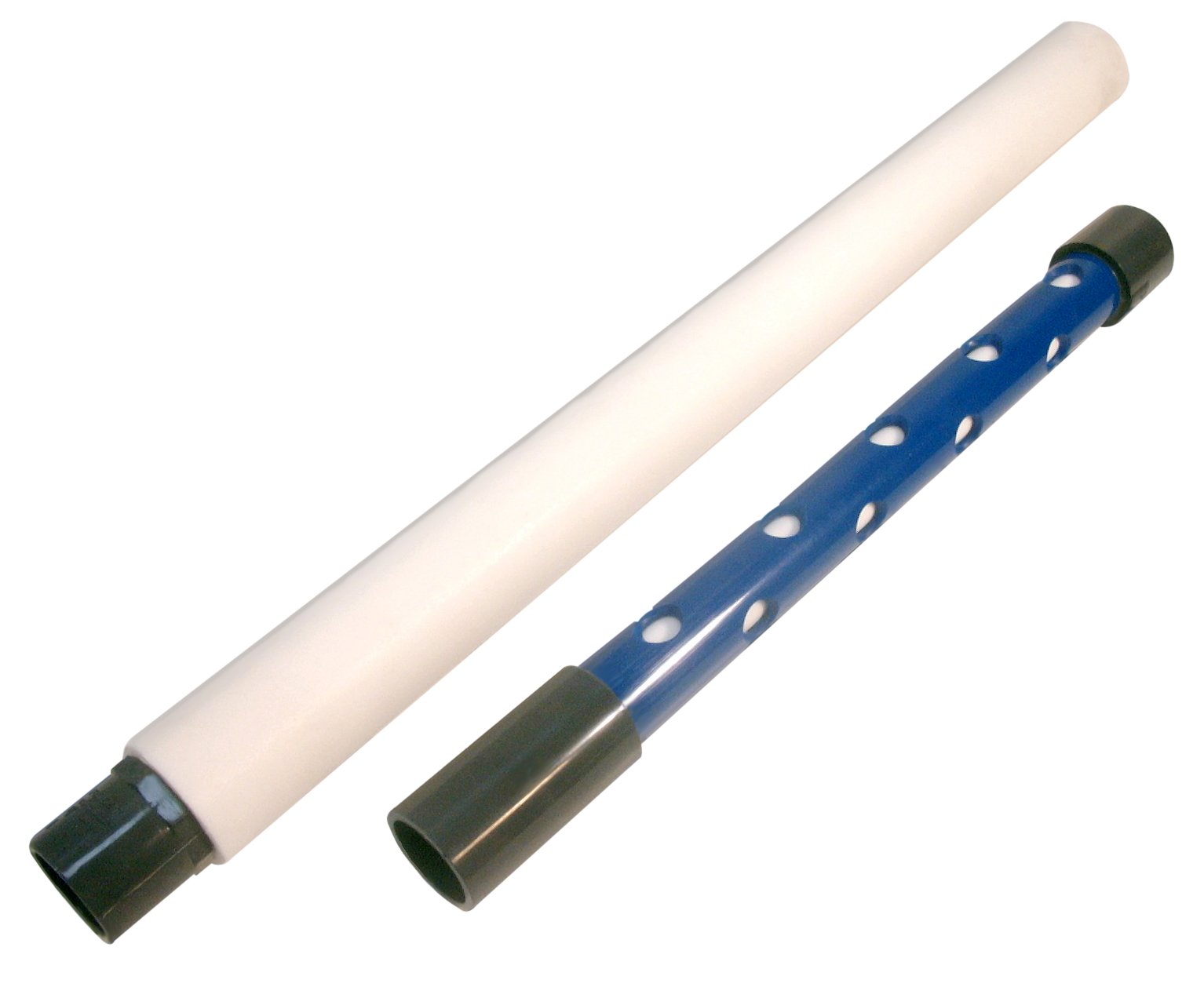

Varian Produk dan Spesifikasi
| Fitur / Tipe | CP1 | CP15 |
|---|---|---|
| Jenis Filter | Plastik berpori (~50 μm) | Plastik berpori (~50 μm) |
| Panjang | 350 mm | 300 mm atau 600 mm |
| Diameter | 33 mm | 38 mm |
| Adaptor | 3/4″ Sch 40 (opsional) | Untuk pipa PVC 19 mm atau 25 mm (rigid) |
| Tahanan Tekan | Standar | Tahan tekan tinggi |
| Tekanan Masuk Udara | ~10 kPa (low air entry) | ~10 kPa (low air entry) |
Aplikasi Umum
-
Pemantauan tekanan air pori di tanah lempung atau pasir
-
Stabilitas lereng
-
Investigasi geoteknik dan hidrogeologi
-
Monitoring di tambang dan landfill
-
Proyek pembangunan infrastruktur dan bendungan
Keunggulan
-
Desain sederhana dan ekonomis
-
Instalasi mudah di berbagai jenis tanah
-
Dapat digunakan jangka panjang
-
Tidak membutuhkan listrik
-
Tersedia opsi pemantauan manual dan otomatis
