Gecko Rock Pressuremeter TRI-MOD-S

Category: Geotechnical Engineering

About this item

TRI-MOD-S Rock Pressuremeter (dilatometer fleksibel) adalah alat yang handal dan efektif untuk mengukur secara in-situ kekuatan serta sifat tegangan-regangan pada tanah sangat kaku dan batuan.

Deskripsi Produk

Deskripsi
TRI-MOD-S Rock Pressuremeter (Dilatometer Fleksibel) adalah alat yang andal dan efektif untuk mengukur secara in-situ kekuatan dan sifat tegangan-regangan pada tanah sangat kaku dan batuan. Alat ini secara cepat dan ekonomis menyediakan data dalam volume besar yang mencakup variasi kondisi geoteknik di lokasi.

TRI-MOD-S terdiri dari beberapa komponen utama:

Probe: sebuah sel silinder tunggal yang diinflasi secara hidraulik, dilengkapi dengan 6 strain gauge dan lengan cantilever, serta selubung logam yang dapat ditiup
Pompa manual hidraulik
Silinder pneumatik untuk mengempiskan probe
Datalogger
Selang dan kabel listrik
Dua tabung kalibrasi

Probe dipasang pada kedalaman uji di dalam lubang bor yang telah dibuat sebelumnya. Pengujian dilakukan dengan kontrol tegangan, di mana tekanan dinaikkan secara bertahap dan ditahan selama satu menit. Perubahan diameter dicatat pada 30 dan 60 detik setelah setiap kenaikan tekanan. Siklus beban dan lepas beban juga dapat dilakukan.

Kurva tegangan-regangan in-situ diperoleh dengan memplot perubahan pada ketiga diameter yang terukur atau rata-ratanya terhadap tekanan.

Modulus deformasi E yang digunakan untuk menghitung penurunan tanah diberikan oleh rumus:

$\nu) \times \left(\frac{\Delta P}{\Delta R}\right) \times R$

di mana:
$ν\nu$ = Rasio Poisson
$ΔP\Delta P$ = Kenaikan tekanan yang telah dikoreksi
$ΔR/R\Delta R / R$ = Perubahan relatif jari-jari

Pada material yang lebih lunak, tekanan batas PL, yaitu tekanan yang menyebabkan volume rongga awal menjadi dua kali lipat, juga dapat diestimasi.

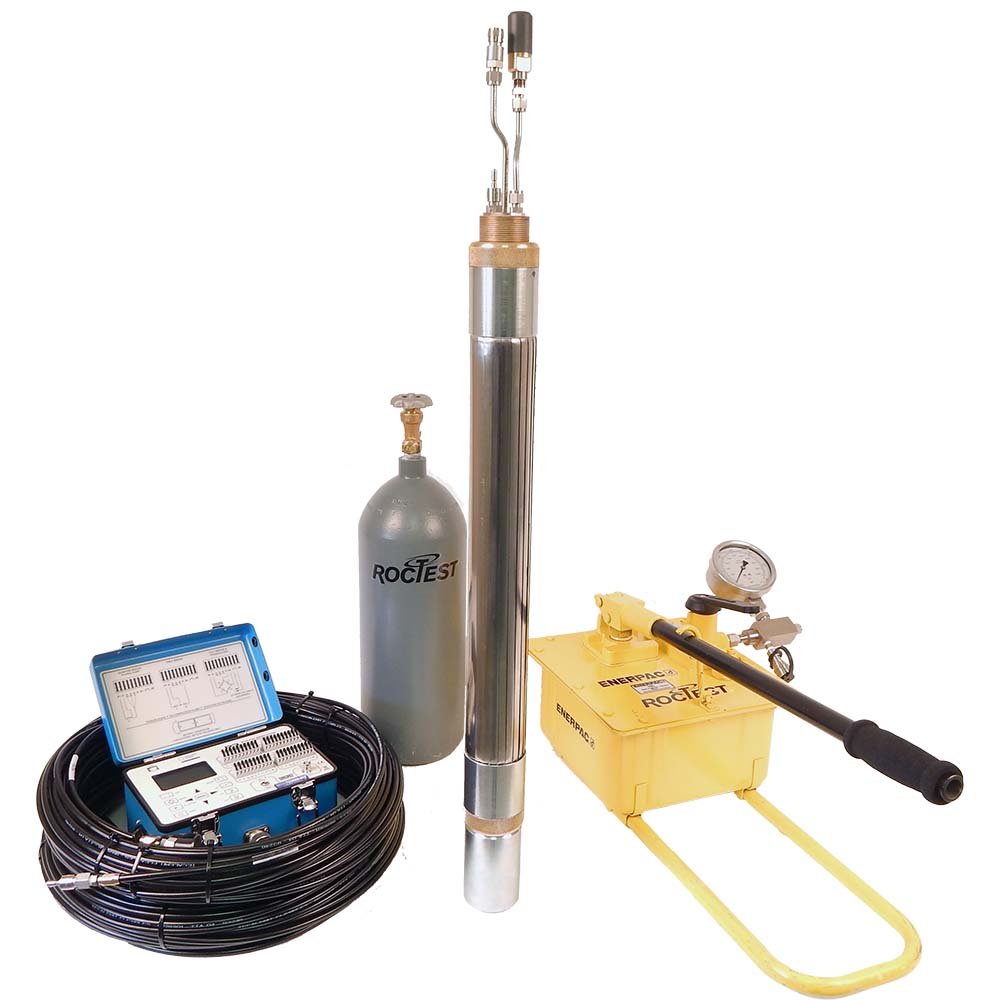

TRI-MOD-S disediakan sebagai satu paket lengkap yang mencakup probe, pompa manual hidraulik, silinder pneumatik untuk pengempisan probe, datalogger, selang dan kabel listrik, serta dua tabung kalibrasi.
