Gecko PROBEX Borehole Dilatometer: Rugged, Safe & Very high capacity

Category: Geotechnical Engineering

About this item

PROBEX Borehole Dilatometer (tekanan batuan) adalah probe lubang bor yang dapat mengembang secara radial, terutama digunakan untuk menentukan secara in situ modulus deformasi batuan lunak dan keras.

Deskripsi Produk

Deskripsi
Uji dilatometer adalah uji beban yang dilakukan di dalam lubang bor menggunakan probe silinder yang dapat mengembang secara radial. Alat ini digunakan untuk menentukan secara in situ deformabilitas batuan dan sifat creep pada batuan yang sangat lunak.

PROBEX mengukur deformasi dengan mengamati perubahan volume total probe. Metode ini sama dengan metode yang sudah terbukti efektif pada pressuremeter. PROBEX memberikan nilai modulus rata-rata dari volume batuan yang besar, berbeda dengan probe callipered yang dapat dipengaruhi oleh heterogenitas lokal. Perubahan volume probe diukur dengan memantau perpindahan piston, sehingga menghilangkan ekspansi parasit pada sistem pipa dan pompa.

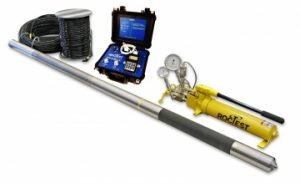

Komponen PROBEX meliputi:

Membran yang dapat mengembang dipasang pada inti baja
Modul hidraulik yang terdiri dari rakitan piston ganda dan silinder untuk mengembang dan mengempiskan membran
Modul pengukur yang berisi transduser linear untuk memonitor volume yang disuntikkan
Saluran hidraulik dan kabel listrik
Pompa tangan hidraulik dan pengukur tekanan
Alat pembaca digital
Transduser tekanan

Prosedur Uji dan Interpretasi:
Kabel dan saluran dipasang dalam casing ukuran B atau setara yang digunakan untuk menurunkan probe ke kedalaman uji. Uji dilakukan dengan pengendalian tegangan. Tekanan diberikan secara bertahap menggunakan pompa tangan. Kompresibilitas probe ditentukan melalui uji kalibrasi dalam silinder tebal. Interpretasi data menggunakan metode yang sama dengan data pressuremeter, berdasarkan persamaan Lame, untuk mendapatkan nilai modulus deformasi rata-rata dari massa batuan yang diuji.

Spesifikasi
Probe

Tekanan maksimum: 30.000 kPa
Diameter minimum (terkempis): 73,7 mm
Diameter maksimum (mengembang): 85,5 mm
Panjang efektif: 460 mm
Ulir atas probe: BW casing dan ulir female batang NQ

Alat Pembaca – PROBOX

Fungsi: Indikator volume dan tekanan
Antarmuka pengguna: Keyboard dan LCD grafis, 64 x 128 piksel dengan lampu latar
Sumber daya: Baterai isi ulang
Resolusi:
- Perubahan diameter: 0,001 mm (0,05 cc)
- Tekanan: 0,25 % F.S.
Kapasitas penyimpanan: Hingga 20.000 pembacaan
Komunikasi: Port serial (adapter USB termasuk)
Antarmuka catu daya: Adaptor AC universal dengan adaptor US/Euro dan kabel adaptor untuk mobil (pemantik) serta baterai eksternal
Suhu operasi: -5 hingga +60 °C
Daya tahan baterai: Lebih dari 8 jam
Baterai: 12 V 2,3 A, dapat diisi ulang
