Gecko Miniature Vibrating Wire Strain Gauge SM-2-Series

Category: Geotechnical Engineering

About this item

SM-2 terdiri dari kawat baja yang ditarik dengan tegangan di antara dua blok ujung dan dilindungi oleh tabung penghubung. Desain yang kuat ini memastikan pengukuran regangan yang akurat sekaligus melindungi sensor dari kerusakan lingkungan. Bentuknya yang kompak dan tahan lama membuat SM-2 ideal untuk pemasangan pada pemantauan beton, batuan, dan tanah.

Deskripsi Produk

Deskripsi Miniature Vibrating Wire Strain Gauge SM-2 Series

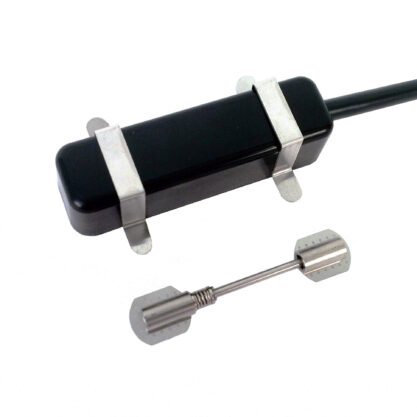

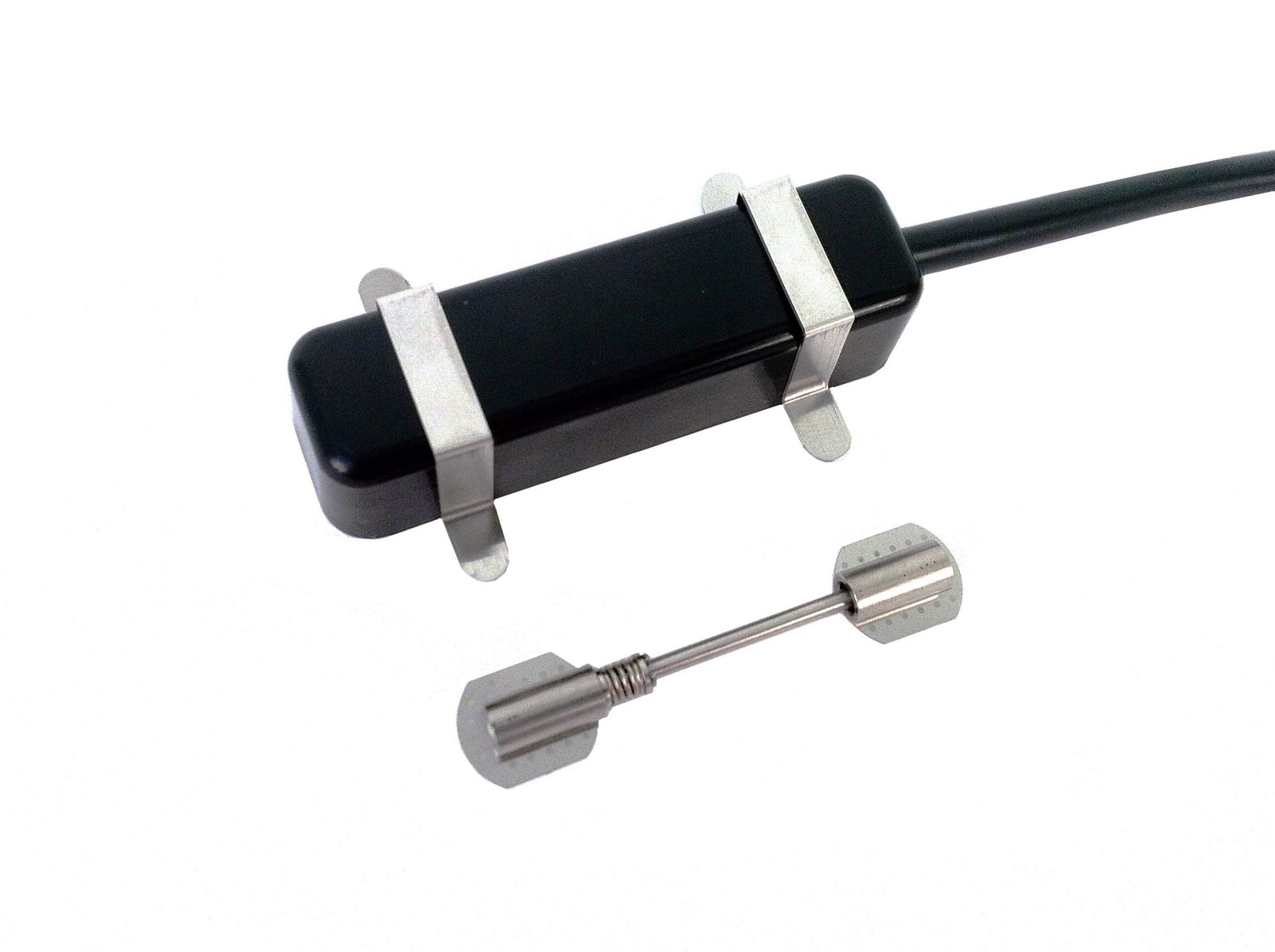

SM-2 terdiri dari seutas kawat baja yang ditarik dengan tegangan antara dua blok ujung dan dilindungi oleh tabung penghubung. Gaya eksternal yang diterapkan pada blok ujung akan mengubah tegangan kawat, sehingga memengaruhi frekuensi resonansinya, yang kemudian dibaca oleh elektromagnet bawaan.

SM-2 tersedia dalam dua model, yaitu SM-2W dan SM-2A, yang berbeda pada metode pemasangannya. Model SM-2W dirancang untuk dipasang dengan spot welding pada permukaan dan kemudian dilindungi oleh housing khusus yang berisi elektromagnet. Sedangkan SM-2A dapat dipasang di ruang terbatas dengan elektromagnet yang mengelilingi tabung penghubung.

Tegangan gauge telah diatur di pabrik pada posisi tengah (mid-range), namun dapat disesuaikan kembali sesuai arah regangan yang diantisipasi dengan menggunakan pegas khusus pada gauge. Pegas ini berfungsi mengompensasi tegangan kawat sehingga SM-2 menjadi gauge yang sangat responsif. Selain itu, thermistor yang terintegrasi memberikan data mengenai pengaruh suhu terhadap material.

Cara Pemasangan:

Model SM-2W dipasang dengan spot welding pada permukaan datar atau melengkung (permukaan melingkar harus tegak lurus terhadap sumbu gauge). Housing elektromagnet dapat dipasang permanen di atas gauge atau dipindahkan bersama unit pembaca. Model SM-2A biasanya dipasang rapat dalam lubang berdiameter kecil menggunakan baut pengunci.
