Deskripsi G-AM II Pressuremeter
G-AM II Pressuremeter adalah alat uji tekanan tanah efisien dan ekonomis untuk mengevaluasi berbagai permasalahan teknik sipil dan geoteknik secara in-situ (langsung di lapangan). Alat ini digunakan untuk menentukan sifat tegangan-regangan (stress-strain) tanah dan kapasitas daya dukung tanah.
Komponen Utama
1. Probe Pressuremeter

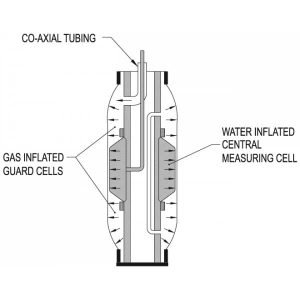

Probe berbentuk silinder logam yang terdiri dari:
Membran karet dalam (sel pengukuran volume, diisi air)
Sel pelindung luar (diisi gas)
Tersedia dalam tiga ukuran diameter:
AX (44 mm)
BX (58 mm)
NX (70 mm)

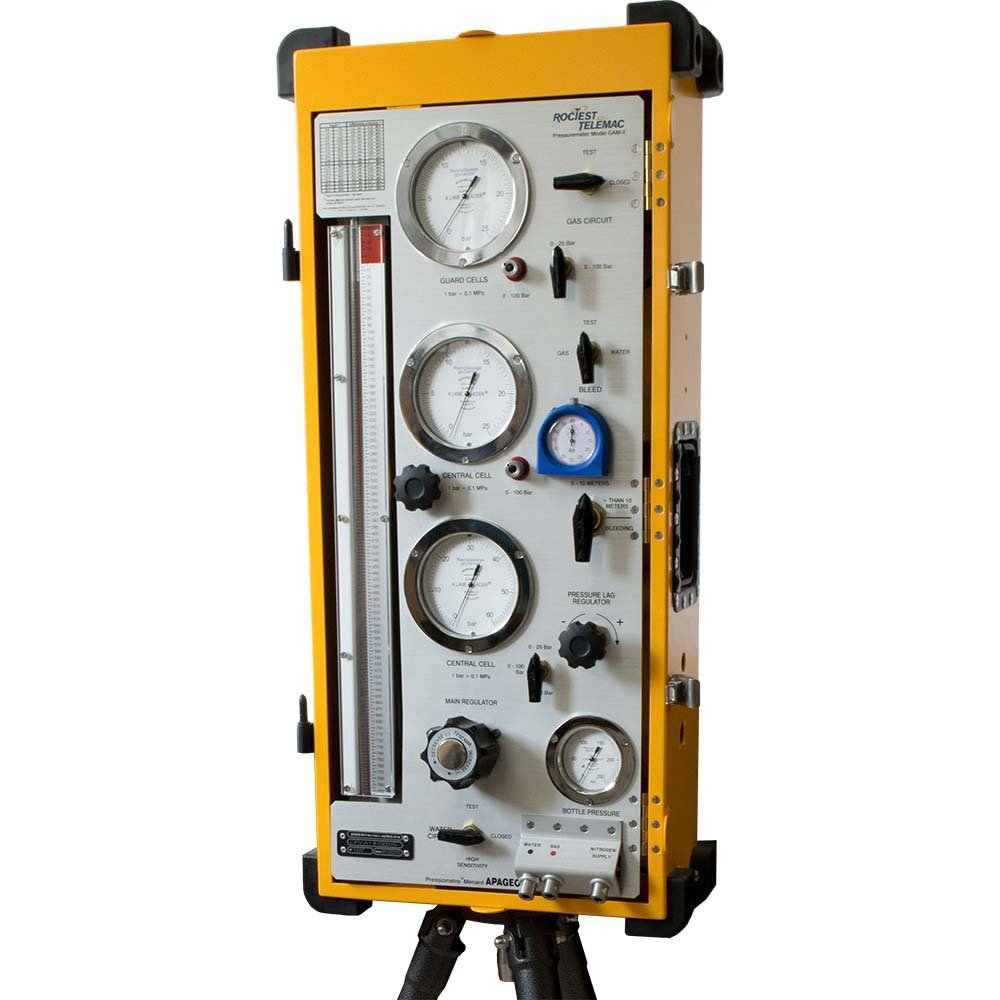

2. Unit Kontrol
Unit kontrol terintegrasi dalam casing kokoh, berisi:
Regulator dan katup tekanan
Tangki air untuk mengisi sel tengah
Tabung pengukur volume (sight tube)
Tiga manometer (0–6 MPa, 0–10 MPa, 0–25 MPa)
Dua manometer utama untuk menggantikan pengukur diferensial yang sensitif
3. Selang Penghubung
Menggunakan selang koaksial untuk menghubungkan probe ke unit kontrol dan mengalirkan tekanan.
Prosedur Pengujian

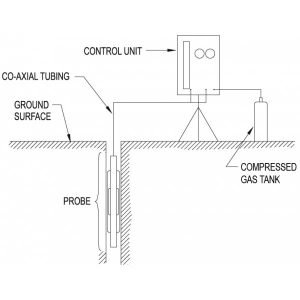

Pemasangan Probe
Probe dimasukkan ke dalam borehole atau didorong melalui casing berlubang.Pengujian Tekanan Bertahap
Tekanan dinaikkan secara bertahap dan ditahan pada setiap tahap.
Volume inflasi dicatat setelah 30 dan 60 detik di setiap tahap.Pencatatan Data

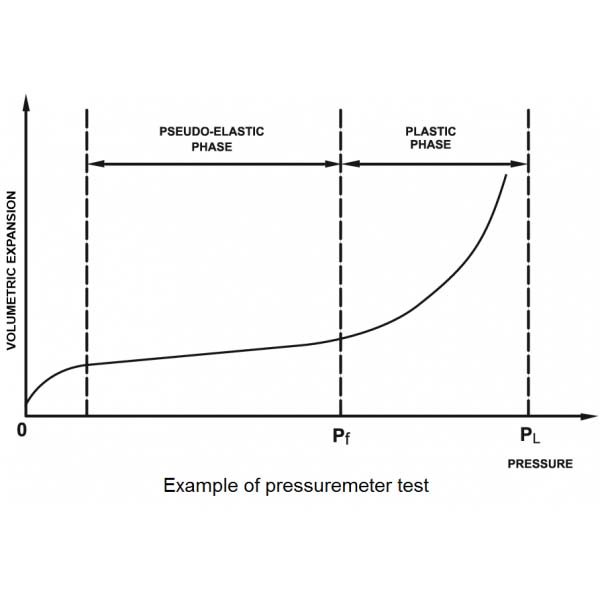

Kurva tekanan vs volume dibuat untuk mengetahui batas kegagalan (Limit Pressure – PL) dan modulus deformasi (E).
Data digunakan untuk menghitung daya dukung tanah (Qa) dan penurunan (settlement).
Rumus Perhitungan
Daya Dukung Tanah (Qa):Qa = (C / F) × PL
C = Faktor bentuk
F = Faktor keamanan
Modulus Deformasi (E):E = (1 + ν) × 2V(ΔP / ΔV)
ν = Rasio Poisson
V = Volume awal rongga
ΔP/ΔV = Perubahan tekanan terhadap volume
Spesifikasi Teknis
| Komponen | Detail |
|---|---|
| Akurasi manometer | ±1% F.S. |
| Akurasi skala volume | ±0.1 cc (bypass), ±5 cc (normal) |
| Tekanan kerja maksimum | 10.000 kPa |
| Sumber tekanan | Gas nitrogen terkompresi |
| Diameter probe | 44 mm (AX), 58 mm (BX), 70 mm (NX) |
| Panjang probe | 84 cm (AX), 70 cm (BX & NX) |
| Berat probe | 4.5 kg (AX), 4.3 kg (BX), 6.4 kg (NX) |
Aplikasi G-AM II Pressuremeter
Evaluasi kapasitas daya dukung tanah pondasi
Penentuan modulus elastisitas dan deformasi tanah
Studi kestabilan lereng dan dinding penahan tanah
Pengujian pada tanah lunak hingga batuan sangat lunak
Solusi alternatif untuk pengujian SPT dan CPT
Optimalkan desain pondasi Anda dengan G-AM II – solusi praktis dan akurat untuk uji tekanan tanah in-situ.
