Deskripsi
R-4 Magnetic Probe Extensometer adalah alat ukur deformasi tanah yang digunakan untuk memantau penurunan (settlement) atau pengangkatan (heave) secara akurat pada berbagai kedalaman dalam borehole atau timbunan tanah. Sistem ini terdiri dari serangkaian target magnetik yang dipasang mengelilingi pipa akses, yang dapat ditempatkan pada kedalaman berbeda sesuai dengan kebutuhan pengukuran.
Probe reed switch diturunkan ke dalam pipa akses untuk mendeteksi posisi dari anker magnetik di luar pipa. Pengukuran dilakukan menggunakan pita ukur yang dilengkapi dengan kabel listrik, memberikan hasil pembacaan posisi target dengan ketelitian tinggi.
Fitur Utama:
-
Menghasilkan profil deformasi vertikal (settlement/heave) secara detail.
-
Extensometer magnetik berbasis probe dengan sensitivitas tinggi.
-
Dua jenis anker tersedia:
-
Leaf Spring Anchor untuk pemasangan di borehole.
-
Plate Anchor untuk pemasangan di timbunan atau urugan.
-
-
Kompatibel dengan pipa inclinometer standar.
-
Pipa teleskopik tersedia untuk deformasi besar (>1%).
-
Disarankan menggunakan centralizer probe untuk hasil pembacaan yang konsisten.
Spesifikasi Teknis:

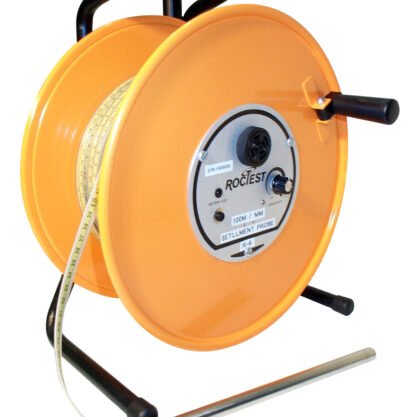

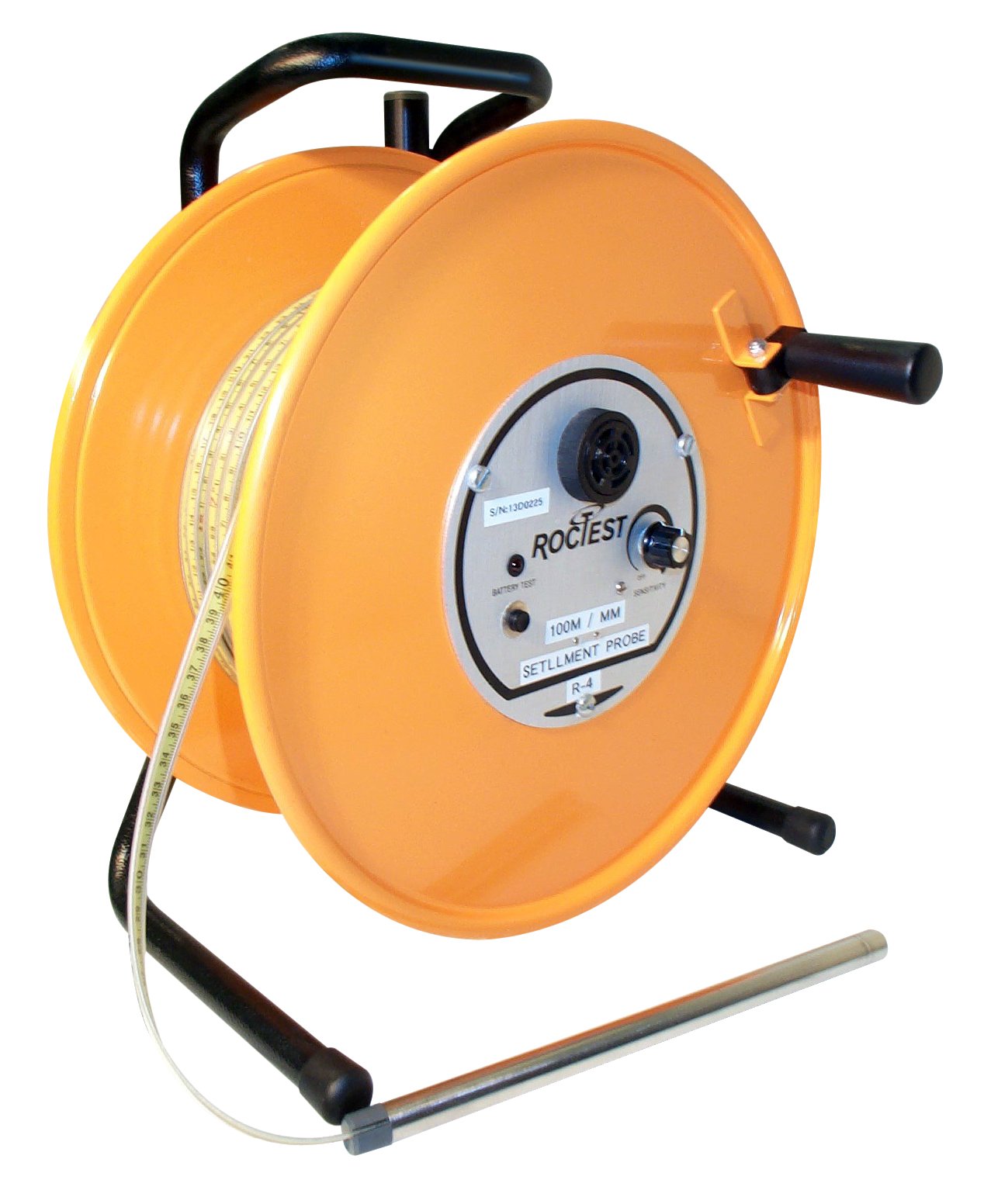

Unit Pembaca (Probe, Reed Switch, Kabel, Reel)
| Model | Panjang Tape | Graduasi | Diameter Probe | Panjang Probe |
|---|---|---|---|---|
| FR-R4-30M | 30 m | 1 mm | 16 mm | 230 mm |
| FR-R4-50M | 50 m | 1 mm | 16 mm | 230 mm |
| FR-R4-100M | 100 m | 1 mm | 16 mm | 230 mm |
| FR-R4-150M | 150 m | 1 mm | 16 mm | 230 mm |
| FR-R4-100F | 100 ft | 0.01 ft | 16 mm | 230 mm |
| FR-R4-300F | 300 ft | 0.01 ft | 16 mm | 230 mm |
Komponen Sistem
-
PVC Collar Tape Guide tersedia untuk pipa berdiameter: 33, 48, 70, dan 85 mm.
-
Leaf Spring Anchor: push-in dan standard model, kompatibel dengan pipa 33 – 85 mm.
-
Magnetic Plate Anchor & Datum Ring Anchor: untuk pipa 33 – 85 mm.
-
Pipa Akses: panjang 1.5 m atau 3 m, tersedia diameter 33 dan 48 mm.
-
Pipa Akses Teleskopik: digunakan untuk deformasi besar; tersedia dalam ukuran 33 mm dan 48 mm dengan berbagai panjang.
-
Kopling Teleskopik & Jig Instalasi: untuk kemudahan penyambungan dan pemasangan.
-
End Cap (tutup pipa): tersedia sesuai ukuran pipa akses.
Aplikasi Umum:
-
Monitoring penurunan tanah pada timbunan, bendungan, dan landasan pacu.
-
Pengukuran deformasi borehole geoteknik.
-
Pemantauan jangka panjang struktur tanah akibat beban konstruksi atau perubahan tekanan air pori.
-
Digunakan pada proyek-proyek geoteknik, pertambangan, dan infrastruktur berat.
